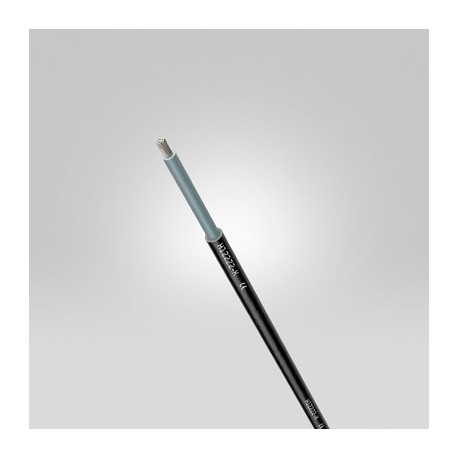

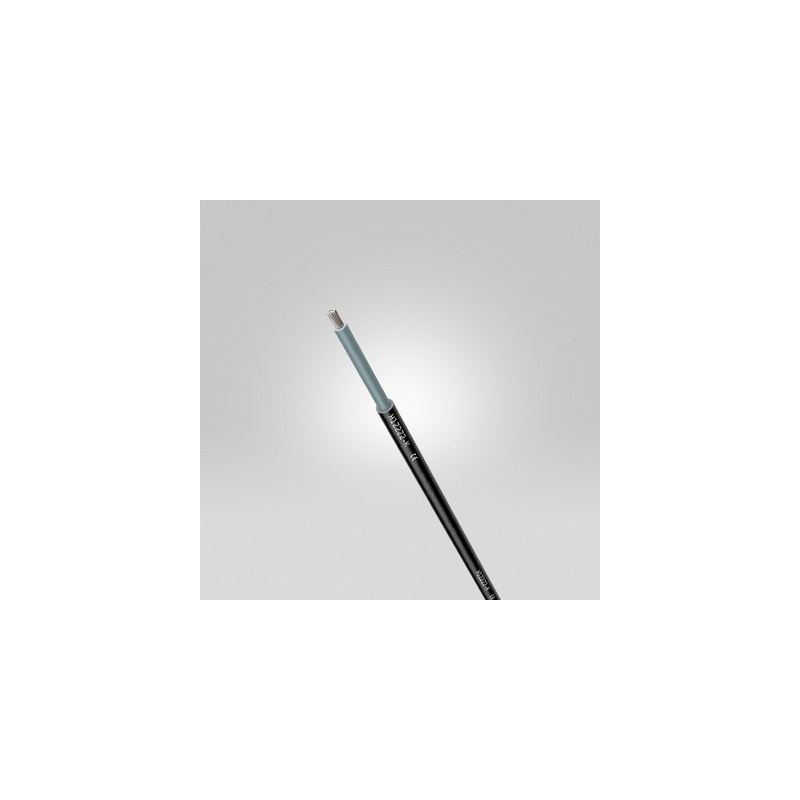

1023774 LAPP H1Z2Z2-K, VERSÃO OTIMIZADA 1X4 RD

produto

• Evita a propagação do fogo em caso de incêndio e não emite gases tóxicos em caso de incêndio
• Resistente a impactos mecânicos.
• Adequado para aplicações ao ar livre
• Classificação DCA de acordo com o Regulamento da CPR nº 305/2011 [CPR - Regulamento do Produto de Construção]
• Vida útil esperada de 25 anos em condições normais de uso, conforme estabelecido em EN 50618/ VDE 0283-618

Escopo de uso

• Para instalação fixa e gratuita, ou suspenso dentro e ao ar livre de módulos solares ou conexões da série de módulos com o inversor atual, por exemplo. de acordo com as normas para instalações fotovoltaicas como HD 60364-7-712 ou VDE 0100-712, bem como de acordo com as normas para cabos solares como EN 50618/ VDE 0283-618 para o design harmonizado dos cabos H1Z2Z2-K, etc....; com curto-circuito e proteção de aterramento de acordo com o anexo A da EN 50618/ VDE 0283-618 e de acordo com HD 60364-5-52
• Instalações PV com tensão do sistema DC máxima de 1800 V entre fase e solo
• De acordo com o anexo A da EN 50618/ VDE 0283-618 também, ele pode ser usado para instalação em tubos, e canais de instalação elétrica, giroso e dispositivos, bem como em aparelhos e instalações com isolamento protetor (classe de proteção II)
• O contato prolongado com a água pode danificar os cabos e, às vezes, ocorre em tubos de proteção mecânica, por exemplo, como resultado de umidade, chuva ou condensação
• Alta robustez mecânica, por exemplo, choque, de acordo com o desempenho do teste de resistência ao impacto enterrado baseado na UL 854

Características do produto

• À prova de intempéries/UV de acordo com en 50618/ VDE 0283-618, Anexo E, bem como resistente ao ozônio de acordo com EN 50396
• Propagador anti-chama de acordo com a IEC 60332-1-2 e classificado Dca de acordo com cpr - Regulamento de Produtos de Construção (UE) No. 305/2011
• Sem halogênio de acordo com a IEC 60754-1 (razão de gases com teor ácido/halógeno),
  corrosão dos gases de flauta de acordo com a IEC 60754-2 (grau de acidez)
• Alta resistência a cortes e abrasão
• Teste de resistência ao impacto mecânico para cabos unipolar enterrados tipo USO e USE-2 [Cabos de entrada de serviço subterrâneo] de acordo com UL 854, seção 23

Normas de Referência / Aprovações

• Com certificação de design H1Z2Z2-K de acordo com en 50618
• Referências com outras seções sob demanda

Composição do produto

• Condutor formado por fios finos de cobre manchado
• Isolador de condutor copolímero interseto
• Concha externa copolímero transversal
• Cor da concha externa: preto, vermelho ou azul
• Outras cores de cobertura exterior sob demanda

Classificação ETS 5

• ETIM 5.0 ID classe: EC001578
• ETIM Classe 5.0 Descrição: Cabo flexível

Classificação ETTIM 6

• ETIM 6.0 ID classe: EC001578
• ETIM 6.0 Classificação: cabo flexível

Treinamento de motorista

• Fios finos trançados de acordo com
  VDE 0295 Classe 5 / IEC 60228 Classe 5

Raio mínimo de curvatura

• 4 x diâmetro externo

Tensão nominal

• AC U0/U: 1.0/1.0 kV
  DC U0/U: 1.5/1.5 kV
  Max. voltagem DC permitida: 1,8 kV

Tensão de teste

• AC 6500 V
• DC 15000 V

Capacidade de carga

• De acordo com a EN 50618, Tabela A.3
• De acordo com a EN 50618 com fatores de correção por agrupamento na instalação de acordo com HD 60364-5-52

Faixa de temperatura

• >Condutor, máx., de acordo com en 60216-1/ VDE 0304-21: 120 °C;
  >Condutor, máx., curto-circuito/solo (máx.
  >Ambiental, min., instalação fixa: -40 °C;
  >Ambiental, min., móvel ou durante a colocação: -25 °C;
  >Ambiental, máx., de acordo com en 60216-1/ VDE 0304-21: 90 °C;
  >Ambiental, constante, segundo VDE 60364-7-712/ VDE 0100-712: 70 °C a 90 °C;
  >Ambiental, fator de redução atual 1,00 com temperatura ambiente: 60 °C;
  >Ambiente, máx., armazenado: 40 °C
