1023380 LAPP ÖLFLEX СЕРВОПРИВОД FD 7OCS 4G1,5+(2x1,5)+(4x0

выручка

• Для более быстрых движущихся процессов и, таким образом, повышает эффективность машин
• Только один соединительный кабель между преобразователем частоты и системой обратной связи двигателя. Вместо кабеля энкодера за передачу сигналов отвечают интегрированные пары данных, звездные квадранты или сигнальные проводники.
• Меньшее использование кабелей и снижение затрат на подключение
• Экономия места и веса благодаря гибридной конструкции
• Повышенная долговечность в агрессивных применениях благодаря прочному покрытию pur.
• Устойчив к контакту со смазочными материалами на основе минерального масла, разбавленных кислот, водных щелочных растворов и других химических средств

Область использования

• Системы электропривода в автоматизации
• Соединительный кабель между сервоконтроллером и двигателем
• Для кабельных цепей или движущихся частей машин
• Для использования в сборочном и сборочном оборудовании
• Особенно подходит для влажных участков станков и передаточных линий
• Для внутреннего и наружного использования

Особенности продукта

• OCS - Одно кабельное решение
• Повышенная устойчивость к маслам
• Устойчивость к истиранию и порезам
• Огнестойкие характеристики: UL/CSA VW-1, FT1 IEC/EN 60332-1-2
• Материалы без галогенов
• Гибкость при низких температурах

Эталонные стандарты / Сертификаты

• UL AWM Стиль 21223 или 20233
  cRU AWM I/II A/B FT1
• Номер файла UL Э63634
• Использование на кабельных цепях: пожалуйста, обратите внимание на рекомендации по сборке в Приложении T3.

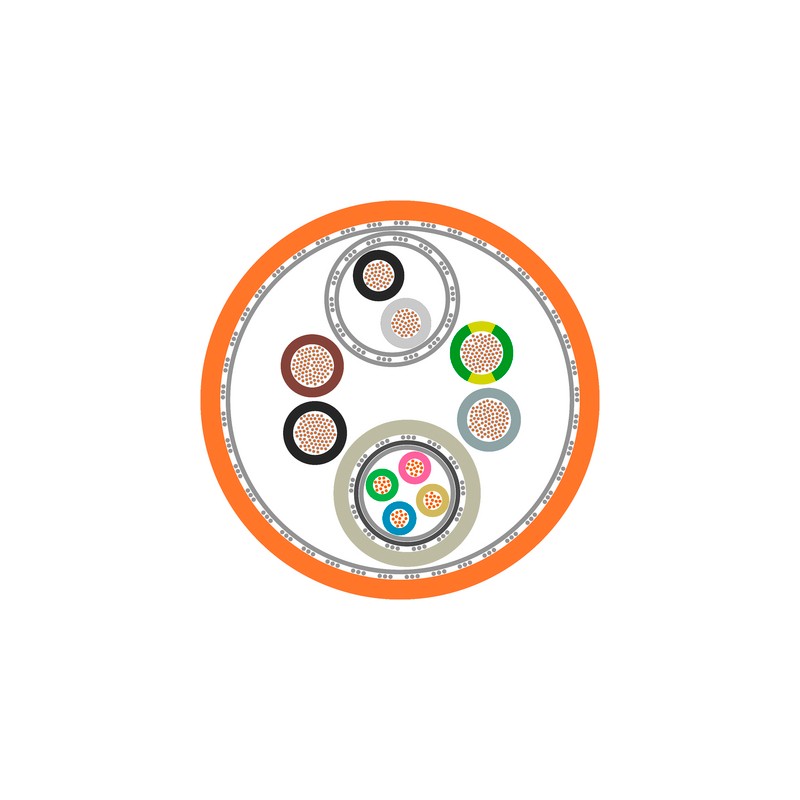

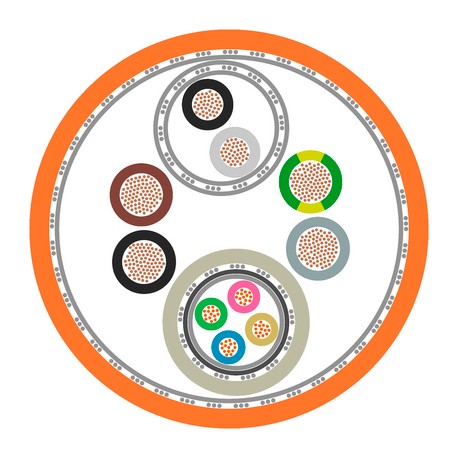

Состав продукта

• Тонкий или сверхтонкий проводник голой или оцинкованной меди
• Изоляция проводника: полипропилен (PP)
• Индивидуальное исполнение элемента: силовые кабели с отдельно экранированной парой управления или пучком и конкретными парами данных, звездными квадрантами или витыми сигнальными кабелями вместе
• Нетканый конверт
• Экран из луженой медной оплетки
• Оранжевая полиуретановая (PUR) крышка (RAL 2003)

Классификация ETS 5

• Идентификатор класса ИДВТ 5.0: EC000104
• ETIM 5.0 Описание класса: Кабель управления

Рейтинг ETTIM 6

• Идентификатор класса ИДВТ 6.0: EC000104
• ИДВТ 6.0 Описание класса: Управляемая линия

Идентификационный код водителя

• Посмотреть техническое описание

Обучение водителей

• Силовые проводники и тормозные моменты или балки: Сверхтонкий провод согласно VDE 0295, класс 6 / IEC 60228 Cl. 6
• Проводники сигналов, пары данных или звездные квадранты: Тонкий провод

Минимальный радиус кривизны

• Сгибание: 7,5 x наружный диаметр
• Фиксированная установка: 5 x наружный диаметр

номинальное напряжение

• Силовые и управляющенные проводники:
  Версия 1,3 и 4: МЭК U₀/U 600/1000 В
  Версия 2: IEC 300 В
  UL все версии: см. техническое описание
  Отдельные пары данных и звездные квадранты: см. техническое описание

испытательное напряжение

• Посмотреть техническое описание

Защитный проводник

• G = с защитным проводником AM/VE

Диапазон температур

• Изгиб: от -40°C до +80°C
• Фиксированная установка: от -50 °C до +80 °C

Непрерывные циклы гибки

• Смотрите таблицу выбора А2-1 в приложении к нашему онлайн-каталогу
