1023380 LAPP ÖLFLEX SERVO FD 7OCS 4G1,5+(2x1,5)+(4x0

Vantaggi

• Consente sequenze di movimento più rapide e aumenta quindi l'efficienza delle macchine
• Solo un cavo di collegamento tra convertitore di frequenza e sistema di feedback del motore. Il segnale viene trasmesso dalle coppie di dati integrate, dalla cordatura a star-quad o dai conduttori di segnale al posto del cavo per encoder.
• Costi di cablaggio ridotti
• Spazio e peso ridotti grazie alla composizione ibrida del cavo
• Accresciuta durata anche in condizioni particolarmente difficili grazie alla guaina esterna in PUR
• Resistente al contatto con molti lubrificanti a base di olio minerale, acidi diluiti, soluzioni acquose alcaline e altre sostanze chimiche

Applicazione

• Ingegneria dell'automazione
• Cavo di collegamento tra l'azionamento e il motore
• Per catene portacavi o parti di macchine in movimento
• Per macchine automatiche
• Per zone bagnate di macchine utensili e linee di transfer
• In ambienti interni ed esterni

Caratteristiche del prodotto

• OCS - One Cable Solution
• Elevata resistenza agli oli
• Resistente all'abrasione e al taglio
• Autoestinguenza: UL/CSA: VW-1 / FT1, IEC/EN: 60332-1-2
• Materiali privi di alogeni
• Flessibile alle basse temperature

Norm references / Approvals

• UL AWM Style 21223 ovvero 20233
  cRU AWM I/II A/B FT1
• UL File No. E63634
• Per l'uso in catena portacavi: seguire le linee guida di installazione, tabella T3

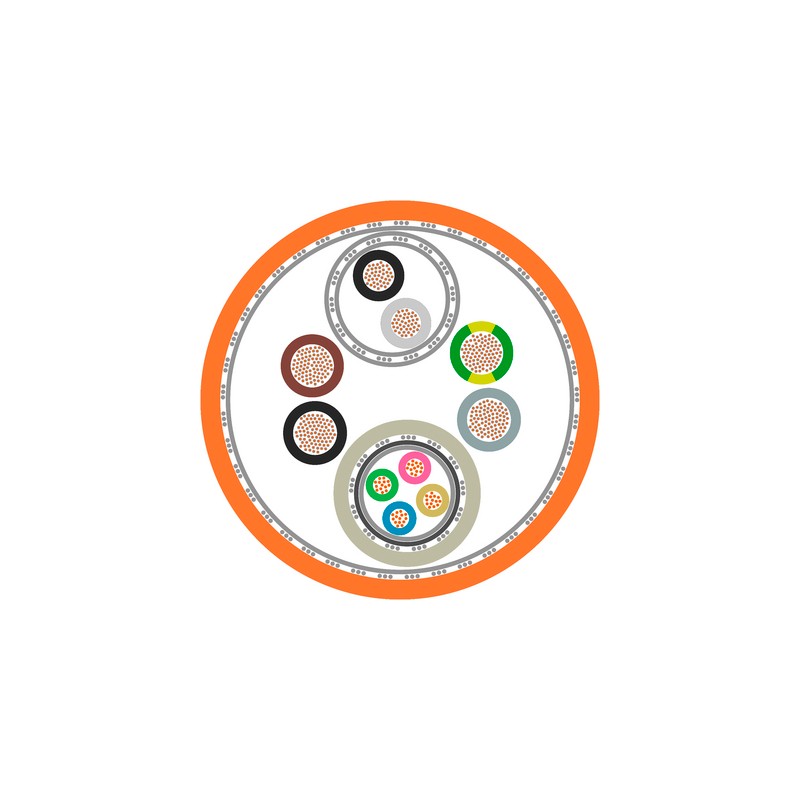

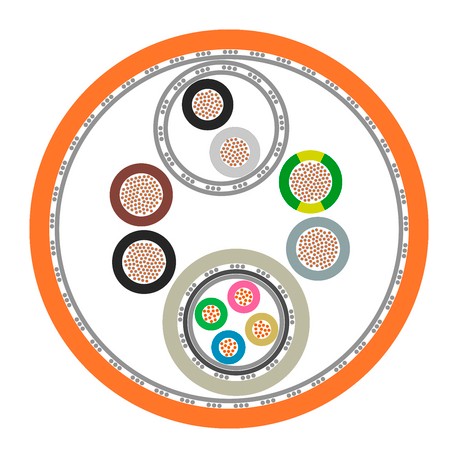

Costruzione

• Conduttori con fili sottili e sottilissimi di rame nudo o zincato
• Isolamento dei conduttori: polipropilene (PP)
• Versione differente in base all’articolo: conduttori di potenza con coppia o fascio di conduttori di controllo a schermatura separata cordati assieme a coppie dati specifiche, cordature a star-quad o conduttori di segnale
• Nastratura in tessuto non tessuto
• Schermatura in calza di rame stagnato
• Guaina in poliuretano (PUR), arancione (RAL 2003)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Vedere i datasheets per i dettagli

Cordatura conduttori

• Conduttori di potenza e coppie o fasci per freno: fili sottilissimi secondo VDE 0295, classe 6 / IEC 60228 Cl. 6
• Conduttori di segnale, coppie dati e cordatura a star-quad: filo sottile

Raggio minimo di curvatura

• Posa mobile: 7,5 x diametro esterno
• Posa fissa: 5 x diametro esterno

Tensione Nominale (V)

• Conduttori di potenza e controllo:
  Versione 1,3 & 4: IEC U₀/U 600/1000 V
  versione 2: IEC 300 V
  UL tutte le versioni: consultare la scheda tecnica
  Coppie dati individuali e cordatura a star-quad: consultare la scheda tecnica

Tensione di prova

• Vedere i datasheets per i dettagli

Conduttore di terra

• G = con conduttore giallo/verde

Cicli di flessione e parametri di utilizzo

• Consultare la tabella di selezione A2-1 in allegato al nostro catalogo online

Campo di temperatura

• Posa mobile: da -40°C a +80°C
• Posa fissa: da -50°C a +80°C
