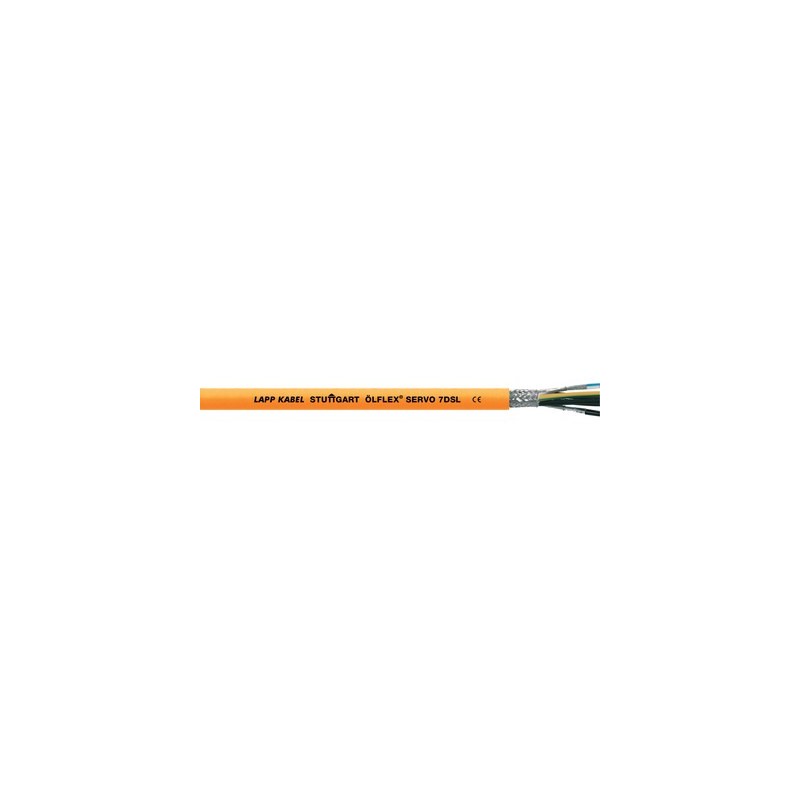

1023291 LAPP СЕРВОПРИВОД ÖLFLEX 7DSL 4G2,5+(2x22AWG)

Преимущества

• Только один соединительный кабель между преобразователем частоты и системой обратной связи двигателя. Вместо кабеля энкодера передачу сигналов обеспечивает специальная интегрированная витая пара.
• Меньше кабелей и снижение затрат на соединение
• Конструкция кабеля способствует экономии занимаемого пространства и веса
• Сертификация по многочисленным стандартам снижает затраты
• Простой монтаж

Области применения

• Для неподвижного применения или применения с ограниченной подвижностью
• Силовая приводная техника в системах
  автоматизации
• Для соединения электродвигателя и серворегулятора
• Для использования в сборочных машинах и
  подъемно-транспортных устройствах
• Специально для применения во
  влажных средах станочных систем и
  поточных линий

Характеристики

• Максимальная длина переноса DSL: 100 м
• Пожарный сертификат: UL/CSA: VW-1, FT1IEC/EN: 60332-1-2
• Маслостойкие
• Конструкция кабеля с низкой емкостью
• Конструкция с улучшенной электромагнитной совместимостью

Стандарты / Сертификаты соответствия

• США: UL AWM Style 2570
  Канада: cUL AWM Style I/II A/B FT1
• UL File No. E63634

Конструкция

• Жилы из тонких медных проволок (силовые жилы и контрольная пара) и жилы из 7 лужёных медных проволок (сигнальная пара )
• Изоляция жил: полипропилен
• Индивидуальное исполнение: жилы скручены вместе с отдельно экранированной управляющей парой или без нее и с парой данных DSL
• Оплётка из медных луженых проволок
• Наружная оболочка из ПВХ-пластиката, цвет оранжевый (RAL 2003)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: кабели управления

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000104
• Описание класса ETIM 6.0: контрольный провод

Маркировка жил

• Силовые жилы: черные с маркировкой U/L1/C/L+; V/L2; W/L3/D /L-; GN/YE жила заземления
• Сигнальная пара: бел, син
  Пара управления (оптионально): чёрная с белыми цифрами 5 + 6

Конструкция жилы

• из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228
• DSL пара: 7 жил

Минимальный радиус изгиба

• Подвижное применение:
  15 x D
• Неподвижное применение: 5 х D

Номинальное напряжение

• Силовая и контрольная:
  IEC: U₀/U: 600/1000 В
  UL: 1000 В
  Сигнальная пара: 300 В

Испытательное напряжение

• Силовые и контрольные жилы: 4 кВ
  Витая пара: 1 кВ

Жила заземления

• G = с ж/з жилой заземления

Tемпературный диапазон

• Подвижное применение: от -5 до +70 °C (UL: +80 °C)
• Неподвижное применение: -40°Cдо +70°C (UL: +80°C)
