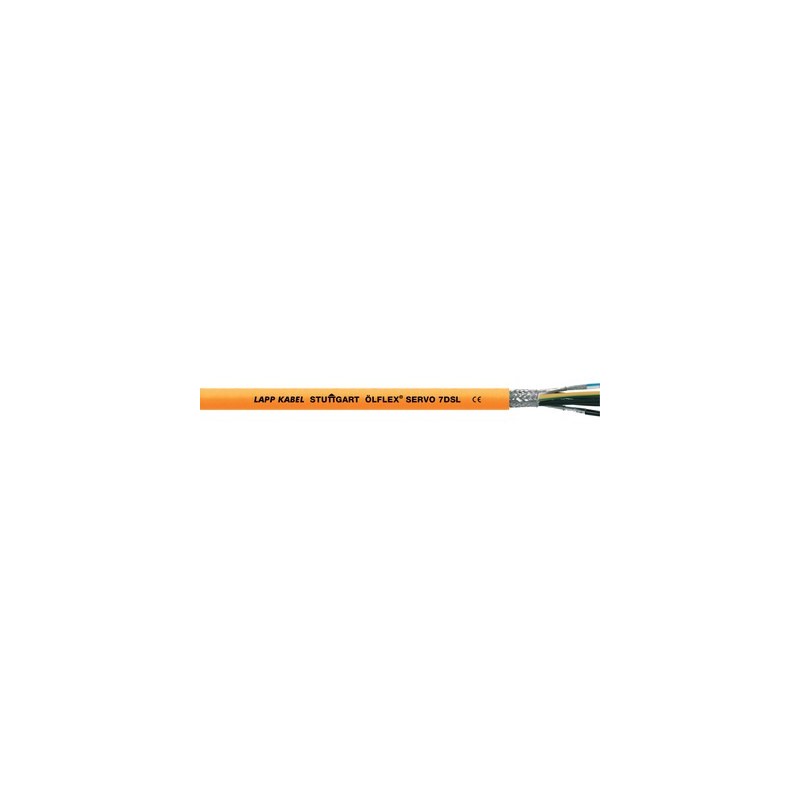

1023291 LAPP ÖLFLEX SERVO 7DSL 4G2,5+(2x22AWG)

Vantaggi

• Un solo cavo per la connessione tra motore ed azionamento. Invece del cavo per encoder, questo cavo integra una coppia DSL per la retroazione.
• Costi di cablaggio ridotti
• Spazio e peso ridotti grazie alla composizione ibrida del cavo
• La certificazione multi-standard semplifica la gestione e riduce i costi
• Installazione semplice

Applicazione

• Per posa fissa e movimento occasionale
• Ingegneria dell'automazione
• Cavo di collegamento tra l'azionamento e il motore
• Per macchine automatiche
• Per zone bagnate di macchine utensili e linee di transfer

Caratteristiche del prodotto

• Lunghezza di trasmissione DSL massima: 100m
• Autoestinguenza: UL/CSA: VW-1 / FT1, IEC/EN: 60332-1-2
• Resistente agli oli
• A bassa capacità
• Ottimizzato EMC

Riferimenti normativi/approvazioni

• USA: UL AWM Style 2570
  Canada: cUL AWM Style I/II A/B FT1
• UL File No. E63634

Costruzione

• Fili sottili di rame nudo: conduttori alimentazione, coppia di controllo e conduttore 7-fili; in rame stagnato: coppia di segnale
• Isolamento dei conduttori: polipropilene (PP)
• Costruzione differente per articolo: conduttori di potenza con o senza coppia schermata di controllo e coppia twistata dati DSL
• Schermatura in calza di rame stagnato
• Guaina esterna in PVC arancione (RAL 2003)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrizione classe ETIM 5.0: cavo di controllo

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Cavo di comando

Codice di identificazione dei conduttori

• Conduttori di potenza: neri con marcatura U/L1/C/L+; V/L2; W/L3/D /L-; conduttore di terra giallo/verde
• Coppia di segnale DSL:
  bianco, blu
  Coppia controllo (opzionale): nero con
  numerazione bianca 5 + 6

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5
• Coppia DSL: 7-fili

Raggio minimo di curvatura

• Per posa mobile:
  15 x diametro esterno
• Posa fissa: 5 x diametro esterno

Tensione Nominale (V)

• Potenza e controllo:
  IEC: U₀/U: 600/1000 V
  UL: 1000 V
  Coppia di segnale: 300 V

Tensione di prova

• Potenza e controllo: 4 kV
  Coppia di dati: 1kV

Conduttore di terra

• G = con conduttore giallo/verde

Campo di temperatura

• Mobile: da -5°C a +70°C (UL: +80°C)
• Posa fissa: -40°C to +70°C (UL: +80°C)
