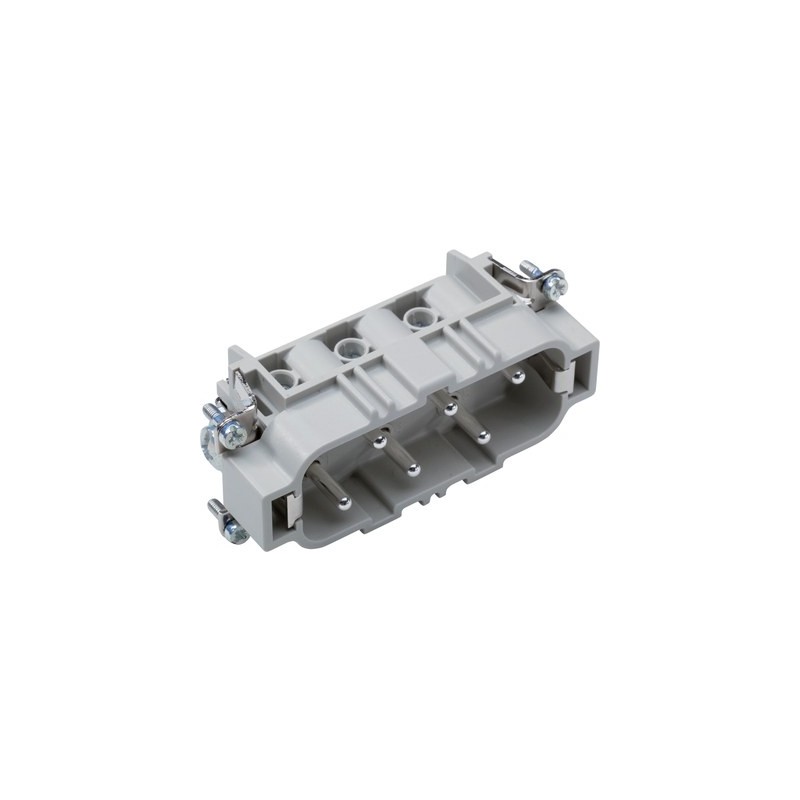

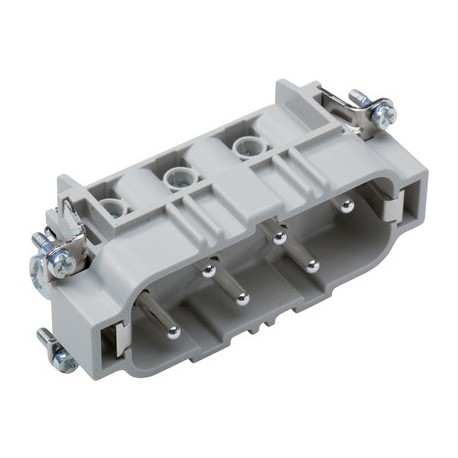

10171000 EPIC H-BS 6 BS DR LAPP Изоляторы для больших токов

Преимущества

• Высокие нагрузки для токов до 35 А
• С винтовым соединением, сеч. до 6 мм²
• Railway applications
  - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
• Испытано UL для применения в распределительных шкафах по UL 508 / UL 2237

Области применения

• Техника эксплуатации и монтажа оборудования
• Машиностроение
• Приводная техника
• Для применения в железнодорожном транспорте / транспортное машиностроение

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000438
• ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей

Классификация ETIM 6

• Идентификатор класса ETIM 6.0: EC000438
• Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя

Номинальное напряжение, В

• IEC: 500 VUL: 600 VCSA: 600 V
• Кабель-кабель: 690 В

Номинальное импульсное напряжение

• 6 кВ

Номинальный ток, A

• IEC: 35 A
  UL: 35 A
  CSA: 35 A

Степень загрязнения

• 3

Переходное сопротивление

• < 2 мОм

Контакты

• Медный сплав, посеребрённые

Количество контактов

• 6 + PE

Допустимые сечения жил кабеля

• Винтовое соединение: 0,5-6,0 мм²

Длина удаленной изоляции (мм)

• 8

Количество разъединений

• 100

VDE-испытания

• Экспертиза с проверкой производства: VDE-регистрац. №:B437
• Испытано UL
  Регистрационный номер UL: E75770 и E483837

Tемпературный диапазон

• от -40°C до +100°C, кратковременно до +125°C
