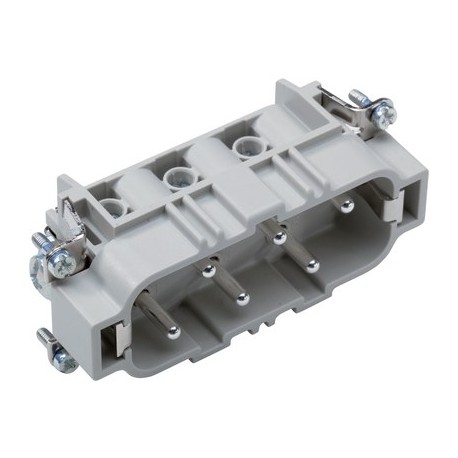

10171000 EPIC H-BS 6 BS DR LAPP EPIC H-BS 6 BS DR

Beneficios

• Alta intensidad para corrientes de hasta 35 A
• Conexión atornillada de hasta secciones transversales de 6 mm²
• Railway applications
  - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
• Probado según UL para aplicación en armarios de distribución conforme a UL 508 / UL 2237

Ámbito de uso

• Ingeniería de planta
• Construcción de maquinaria
• Motores y movimiento
• Usos de ferrocarril / construcción de vehículos

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000438
• Descripción de clase ETIM 5.0: inserto para conectores industriales

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: inserto de contacto para conectores industriales

Tensión nominal

• IEC: 500 VUL: 600 VCSA: 600 V
• Conductor - conductor: 690 V

Test de voltaje

• 6 kV

Corriente nominal en A

• IEC: 35 A
  UL: 35 A
  CSA: 35 A

Grado de contaminación

• 3

Resistencia de contacto

• < 2 mOhm

Contactos

• Aleación de cobre, chapado de plata de alta calidad

Número de contactos

• 6 + PE

Tipo de conexión

• Conexión atornillada: 0,5 - 6 mm²

Longitud de pelado (mm)

• 8

Ciclos de conexión

• 100

Con aprobación VDE

• Control de producción certificado: VDE-REG. Nº.:B437
• Probado según UL:
  Número de archivo de UL: E75770 y E483837

Rango de temperaturas

• -40°C a +100°C, temporalmente hasta +125°C
