SDAINLM12(24VDC) 100416 Y7-100416 EATON ELECTRIC Пусковая комбинация звезда-треугольник 12А, 24В DC

SDAINLM12(24VDC)

100416

Y7-100416

EATON-MOELLER

Пусковая комбинация звезда-треугольник 12А, 24В DC

SDAINLM12 (24 В постоянного тока)

Комбинация контакторов типа "звезда-треугольник", Применение: Запуск двигателя типа "звезда-треугольник" для комбинаций контакторов, Рабочая частота: максимум 30 запусков в час, Аксессуары: Комбинации "звезда-треугольник" SDAINL, Категория использования: NAC-3: Нормальные асинхронные двигатели переменного тока: запуск, выключение во время работы, Номинальный рабочий ток AC-3 380 В 400 В: Ie= 12 А, Максимальный номинал для трехфазных двигателей, 50 - 60 Гц AC-3 220 В 230 В: P= 3 кВт, 380 В 400 В: P= 5,5 кВт, 500 В: P= 5,5 кВт, 660 В 690 В: P= 5,5 кВт, Максимальное время переключения: 20 с, Напряжение срабатывания: 24 В постоянного тока, Напряжение переменного/постоянного тока: работа постоянного тока, Отдельные компоненты комбинации Сетевой контактор Q11: DILM7-10 , + DILA-XHI20, Треугольник Q15: DILM7-01, + DILA-XHI20 Артикул, Звездообразный контактор Q13: DILM7-01, + DILA-XHI20 Артикул, Реле синхронизации K1: ETR4-51 Артикул, Примечания: Также подходит для двигателей с классом эффективности IE3. Устройства, готовые к IE3, идентифицируются логотипом на их упаковке.

Подробнее


Низковольтное оборудование > Комбинации контакторов

Контакторы до 170А

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $332.26
Цена за единицу: $332.26
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Пусковая комбинация звезда-треугольник 12А, 24В DC
Комбинация контакторов схем звезда и треугольник, Применение: Комбинации контакторов для запуска двигателя в режиме звезда-треугольник, Частота коммутаций: макс. 30 включений в час, Принадлежности: сборка звезда-треугольник SDAINL, Категория применения: AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы, Расчетный рабочий ток AC-3 380 B 400 B: Ie= 12 A, максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц AC-3 220 B 230 B: P= 3 кВт, 380 B 400 B: P= 5.5 кВт, 500 В: P= 5.5 кВт, 660 B 690 B: P= 5.5 кВт, макс. время переключения: 20 с, Управляющее напряжение: 24 V DC, Род тока: перем. ток/пост. ток: Питание пост. тока, Отдельные компоненты комбинации Сетевой контактор Q11: DILM7-10, + DILA-XHI20, Контактор для соединения треугольником Q15: DILM7-01, + DILA-XHI20 Тип, Контактор для соединения звездой Q13: DILM7-01, + DILA-XHI20 Тип, Реле времени K1: ETR4-51 Тип, Примечание: Подходит также для двигателей класса эффективности IE3., Устройства, совместимые с IE3, обозначаются логотипом на упаковке.

Программа поставок

Ассортимент
Комбинации контакторов
Применение
Комбинации контакторов для запуска двигателя в режиме звезда-треугольник
Принадлежности
сборка звезда-треугольник SDAINL
Категория применения
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
0000SPC-571
Примечание
Подходит также для двигателей класса эффективности IE3.
Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Описание
Частота коммутаций: макс. 30 включений в час
Расчетный рабочий ток [Ie]
AC-3380 B 400 B [Ie]
12 A
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3220 B 230 B [P]
3 кВт
AC-3380 B 400 B [P]
5.5 кВт
AC-3500 В [P]
5.5 кВт
AC-3660 B 690 B [P]
5.5 кВт
макс. время переключения
< 20 с
Управляющее напряжение
24 V DC
Род тока: перем. ток/пост. ток
Питание пост. тока
Отдельные компоненты комбинации
Сетевой контактор Q11
DILM7-10
+ DILA-XHI20 Тип
Контактор для соединения треугольником Q15
DILM7-01
+ DILA-XHI20 Тип
Контактор для соединения звездой Q13
DILM7-01
+ DILA-XHI20 Тип
Реле времени K1
ETR4-51 Тип
указания
Встроенная схема варисторной защиты.
Q11
210S070
Q13
210S070
Q15
210S070

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
7 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0.93 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
2.8 W
Статическая потеря мощности, не зависит от тока [Pvs]
7.8 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+60 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Combination of contactors (EC000010)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Combination of contactor ([email protected] [AGZ572014])
Function
Star-delta contactor
Rated control supply voltage Us at AC 50HZ
0 - 0 V
Rated control supply voltage Us at AC 60HZ
0 - 0 V
Rated control supply voltage Us at DC
24 - 24 V
Voltage type for actuating
DC
Rated operation current Ie at AC-3, 400 V
12 A
Rated operation power at AC-3, 400 V
5.5 kW
Rated operation power NEMA
0 kW
Type of electrical connection of main circuit
Screw connection
Degree of protection (IP)
IP20
Degree of protection (NEMA)
Other

Характеристики

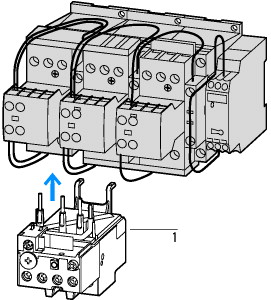

2210CON-1
Дополнительное оснащение
1: Реле защиты электродвигателей

Размеры

221X009
Базовое устройство с функциональным блоком вспомогательного контакта

ETIM for 100416 Low-voltage industrial controls and switchgear (EC000010)
Характеристика Значение
Function (EF000030) Star-delta contactor
Suitable for rail mounting (EF003972) No
Rated control supply voltage AC 50 Hz (EF003978) 0 V
Rated control supply voltage AC 60 Hz (EF003979) 0 V
Rated control supply voltage DC (EF003980) 24 V
Voltage type for actuating (EF008242) DC
Number of normally closed contacts as main contact (EF001375) 0
Number of normally open contacts as main contact (EF001374) 9
Type of electrical connection of main circuit (EF006819) Screw connection
Voltage type (operating voltage) (EF005294) AC
Operating voltage AC 50 Hz (EF008206) 24 V
Operating voltage AC 60 Hz (EF008207) 24 V
Operating voltage DC (EF008208) 0 V
Rated operation current Ie at AC-1, 400 V (EF001393) 12 A
Rated operation current Ie at AC-3, 400 V (EF001392) 12 A
Rated operation power at AC-3, 400 V (EF001364) 5.5 kW
Rated operation power NEMA (EF011960) 0 kW
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 3
Number of auxiliary contacts as change-over contact (EF003531) 0
Type of electrical connection for auxiliary- and control current circuit (EF006979) Screw connection
Degree of protection (IP) (EF005474) IP20
Degree of protection (NEMA) (EF011959) Other
Width (EF000008) 158 mm
Height (EF000040) 82 mm
Depth (EF000049) 117 mm

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SDAINLM12(24VDC) Y7-100416 100416 RU_100416.pdf 343 Kbytes SDAINLM12(24VDC) Y7-100416 100416 RU_100416.pdf
