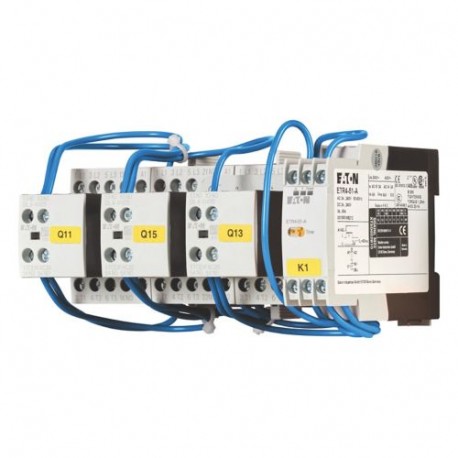

SDAINLM12(24VDC) 100416 Y7-100416 EATON ELECTRIC Ensemble démarreur étoile-triangle, 7.5kW/400V/AC3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

SDAINLM12(24VDC) 100416 Y7-100416 EATON ELECTRIC Ensemble démarreur étoile-triangle, 7.5kW/400V/AC3

SDAINLM12(24VDC)

100416

Y7-100416

EATON-MOELLER

Ensemble démarreur étoile-triangle, 7.5kW/400V/AC3

SDAINLM12 (24VDC)

Eaton Moeller® series SDAINL Star-delta contactor combination, 380 V 400 V: 5.5 kW, 24 V DC, DC operation

Combinaison de contacteurs étoile-delta, Application : Démarrage du moteur étoile-triangle pour les combinaisons de contacteurs, Fréquence de fonctionnement : maximum 30 démarrages par heure, Accessoires : Combinaisons étoile-delta SDAINL, Catégorie d’utilisation : NAC-3 : Moteurs à induction normaux à courant alternatif : démarrage, arrêt en cours de marche, Courant nominal de fonctionnement AC-3 380 V 400 V : Ie= 12 A, Puissance max. pour les moteurs triphasés, 50 - 60 Hz AC-3 220 V 230 V : P= 3 kW, 380 V 400 V : P = 5,5 kW, 500 V : P= 5,5 kW, 660 V 690 V : P= 5,5 kW, Temps de commutation max. : 20 s, Tension d’actionnement : 24 V DC, Tension AC/DC : fonctionnement DC, Composants individuels de la combinaison Contacteur secteur Q11 : DILM7-10 , + DILA-XHI20, Contacteur Delta Q15 : DILM7-01, + DILA-XHI20 Réf. : Contacteur étoile Q13 : DILM7-01, + DILA-XHI20 Réf. de référence, Relais de temporisation K1 : ETR4-51 Réf. de référence, Remarques : Convient également aux moteurs de classe d’efficacité IE3., Les appareils compatibles IE3 sont identifiés par le logo sur leur emballage.

Plus de détails


Appareillage industriel basse tension > Contacteurs Assemblés

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $332.26
Prix unitaire: $332.26
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series SDAINL contactor combination
Catalog Number
100416
Model Code
SDAINLM12(24VDC)
EAN
4015081003938
Product Length/Depth
117 mm
Product Height
82 mm
Product Width
158 mm
Product Weight
1.19 kg
Certifications
CE
Catalog Notes
Contacts according to EN 50012

Features & Functions

Functions
Star-delta contactor

General

Application
Star-delta motor starting for contactor combinations
Product category
Contactor combinations
Suitable for
Also motors with efficiency class IE3
Used with
ETR4-51
Utilization category
AC-3: Normal AC induction motors: starting, switch off during running
Voltage type
DC

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C

Electrical Rating

Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
12 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
12 A
Rated operational power at AC-3, 380/400 V, 50 Hz
5.5 kW

Switching time

Changeover time
20 s, max.

Magnet system

Duty factor
100 %
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V

Communication

Connection
Screw terminals

Contacts

Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
3

Design verification

Equipment heat dissipation, current-dependent Pvid
2.8 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.93 W
Rated operational current for specified heat dissipation (In)
7 A
Static heat dissipation, non-current-dependent Pvs
7.8 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 100416 Appareillage industriel basse tension (EC000010)
Caractéristique Valeur
Fonction (EF000030) Protection étoile-triangle
Montage possible sur barres profilées (EF003972) Non
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 0 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 0 V
Tension d'alimentation de courant nominal CC (EF003980) 24 V
Type de tension d'actionnement (EF008242) CC
Nombre de contacts ouverture en tant que contacts principaux (EF001375) 0
Nombre de contacts à fermeture en tant que contacts principaux (EF001374) 9
Type de raccordement du circuit principal (EF006819) Borne à vis
Type de tension de fonctionnement (EF005294) CA
Tension de fonctionnement CA 50 Hz (EF008206) 24 V
Tension de fonctionnement CA 60 Hz (EF008207) 24 V
Tension de fonctionnement CC (EF008208) 0 V
Courant de fonctionnement nominal CA-1, 400 V (EF001393) 12 A
Courant de fonctionnement nominal CA-3, 400 V (EF001392) 12 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 5.5 kW
Puissance de fonctionnement nominale NEMA (EF011960) 0 kW
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 3
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Finition du raccordement électrique du circuit auxiliaire / commande (EF006979) Borne à vis
Classe de protection (IP) (EF005474) IP20
Classe de protection (NEMA) (EF011959) Autre
Largeur (EF000008) 158 mm
Hauteur (EF000040) 82 mm
Profondeur (EF000049) 117 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SDAINLM12(24VDC) Y7-100416 100416 ES_100417.pdf 673 Kbytes SDAINLM12(24VDC) Y7-100416 100416 ES_100417.pdf
