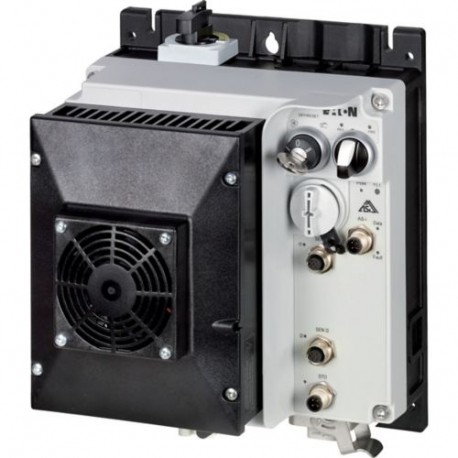

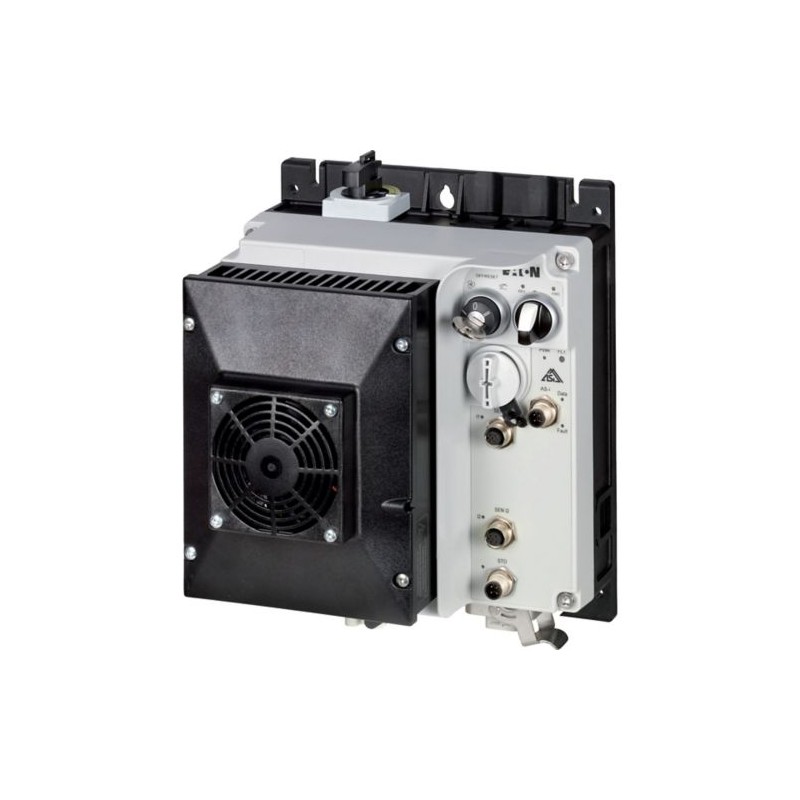

RASP5-8400A31-412R111S1 198864 Y7-198864 EATON ELECTRIC РАСП5-8400А31-412Р111С1 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

RASP5-8400A31-412R111S1 198864 Y7-198864 EATON ELECTRIC РАСП5-8400А31-412Р111С1

RASP5-8400A31-412R111S1

198864

Y7-198864

EATON-MOELLER

РАСП5-8400А31-412Р111С1

Контроллеры скорости, 8.5 A, 4 kW, Sensor input 4, AS-Interface®, S-7.4 для 31 модуля, HAN No4/2, с ручным переключателем переопределения, с сопротивлением торможения, STO (Безопасный крутящий момент Off), с вентилятором

Регуляторы скорости, 8,5 А, 4 кВт, Вход датчика 4, AS-интерфейс®, S-7.4 для 31 модуля, HAN Q4/2, с ручным выключателем, с сопротивлением торможению, STO (Safe Torque Off), с вентилятором

Подробнее


Низковольтное оборудование > Частотный преобразователь менее 1 кВ

Rapid Link для начинающих

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $1,988.88
Цена за единицу: $1,988.88
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Related products

▲

Best sellers

▲

Описание

▲


Контроллеры скорости, 8.5 A, 4 kW, Sensor input 4, AS-Interface®, S-7.4 для 31 модуля, HAN No4/2, с ручным переключателем переопределения, с сопротивлением торможения, STO (Безопасный крутящий момент Off), с вентилятором

Программа доставки

Ассортимент продукции
Контроллер скорости
Оцененное оперативное напряжениеE]
400 V AC, 3-фазный
480 V AC, 3-фазный
Выходное напряжение с VE(U)2]
0 - UЛН
Напряжение основных частот (50/60 Гц)ЛН]
380 (-15%) - 480 (10%) V
При 150% перегрузкеE]
8.5 А
присвоен автомобильный рейтинг P
Примечание
на 400 В, 50 Гц
150% Перегрузка (P)
4 кВт
Примечание
на 480 V, 60 Гц
150% Перегрузка (P)
5 Л.С.
Примечание
для нормального внутреннего и внешне вентилируемого 4 полюса, трехф фаза асинхронных двигателей с 1500 об/мин-1на 50 Гц или 1800 мин-1на 60 Гц
Описание
интегрированный мониторинг PTC термистора и термоклик с безопасной изоляцией
Два сенсорных ввода через розетки M12 (максимум 150 мА) для быстрой остановки и блокировки ручной работы
необязательно: 4 сенсорных ввода с адаптером M12-Y для переключения на скорость ползучести
Подключение напряжения питания через адаптерный кабель на круглом или гибком автобусном узле
Диагностика и сброс на устройстве и через AS-Интерфейс
с AUTO - OFF/RESET - переключатели клавиш HAND
3 фиксированные скорости и 1 скорость potentiometer
может быть переключен с U/f на (векторный) контроль скорости
с селектором переключатель REV - OFF - FWD
необязательно: Быстрая остановка, если внешний 24 V выходит из строя
Ввод датчика
4 Номер
Интерфейс/полевой автобус (встроенный)
AS-Интерфейс®
Кабель профиля AS-Interface
S-7.4 для 31 модуля
Подключите расположение
ХАН No4/2
Ремонтный переключатель
с ручным переключателем переопределения
Сопротивление торможению
с сопротивлением торможению
Функция безопасности
STO (Безопасный крутящий момент Off)
Вентилятор
с вентилятором
Параметризация
Клавиатуры
Полевой шины
дискиConnect
drivesConnect мобильный (App)
Инструкции
интегрированный тормозной вертолет с сопротивлением торможению для динамического торможения

Технические данные

Общее
Стандарты
IEC/EN 61800-5-1
UL 61800-5-1
Руководство 2011/65/EU (RoHS)
Утверждение CE
Утверждение UL
Климатическая доказательная системаЖ]
< 95%, неконденсация
IEC/EN 50178 %
Температура окружающей средыОперационная температура окружающей среды мин.
-10 КК
Температура окружающей средыМаксимальная температура окружающей среды.
40 градусов по Цельсию
Температура окружающей среды
-10 - 50 евро с дерейтингом (см. руководство)
Температура окружающей средыХранение (θ)
-40 - 70 градусов по Цельсию
Категория перегружаться
Iii
Оцененный импульс выдерживает напряжениеImp]
2 кВ
Уровень радиовмешательстваКласс радиовмешательства (EMC)
C1 (только для проведенных выбросов), C2, C3, в зависимости от длины моторного кабеля, подключенной нагрузки и условий окружающей среды.
Уровень радиовмешательстваОкружающая среда (EMC)
1-я и 2-я среды в соответствии с EN 61800-3
Уровень радиовмешательствамаксимальная длина моторного кабеля (I)
C1 ≤ 1 м
C2 ≤ 5 м
C3 ≤ 25 м м
Механическое удароемкое сопротивление
1000 ударов на вал, полу пазухоидные 15 г/11 мс
IEC/EN 60068-2-27 г
Вибрации
Частота колебаний: 10 - 150 Гц
Амплитуда 0,15 мм: 6 Гц
Частота перехода амплитуды на ускорение: 57 Гц
IEC/EN 60068-2-6
Положение монтажа
Вертикальной
Высоте
0 - 1000 м над уровнем моря
выше 1000 м с 1% снижением производительности на 100 м
макс. 2000 м м
Степень защиты
IP65
NEMA12
Основная схема
ПоставкиОцененное оперативное напряжениеE]
400 V AC, 3-фазный
480 V AC, 3-фазный
ПоставкиНапряжение основных частот (50/60 Гц)ЛН]
380 (-15%) - 480 (10%) V
ПоставкиВходной ток (150% перегрузка)ЛН]
7.8 А
ПоставкиКонфигурация системы
Напряжение переменного тока
Центро-точка земляной звездной сети (сеть TN-S)
Фазово-земляные системы снабжения кондиционерами не допускаются.
ПоставкиЧастота поставокЛН]
50/60 Гц
ПоставкиДиапазон частотЛН]
45-66 (± 0%) Гц
ПоставкиЧастота переключения основ
Максимум один раз каждые 60 секунд
ПоставкиОсновные текущие искажения (THD)
< 120%
ПоставкиОцененный условный ток короткого замыканияQ]
< 10 кА
ПоставкиЗащита от короткого замыкания для выходных замыканий, внешних
Координация типа 1 через блок подачи силового агрегата автобуса
Секция питанияФункции
Переменный частотный привод с внутренней ссылкой постоянного тока и инвертором IGBT
Секция питанияНа задержкеНа]
< 10 мс
Секция питанияЗадержка с задержкойВЫКЛЮЧЕНО]
< 10 мс
Секция питанияПерегрузка тока (150% перегрузки)L]
12.7 А
Секция питанияПримечание относительно перегрузки тока
На 60 с каждые 600 с
при 40 градусов по Цельсию
Секция питанияmax. начиная ток (Высокая перегрузка)H]
200 %
Секция питанияПримечание о max. начиная ток
при 40 градусов по Цельсию
Секция питанияВыходное напряжение с VE(U)2]
0 - UЛН
Секция питанияЧастота вывода2]
0 - 50/60 (максимум 500) Гц
Секция питанияЧастота переключенияШим]
8
регулируемый 4 - 32 кГц
Секция питанияРежим работы
Контроль U/f
без датчиков управления вектором (SLV)
Двигатели PM и LSPM
Синхронные двигатели неохотно
Двигатели BLDC
Секция питанияРазрешение частоты (значение точки)
0,1 Гц
Секция питанияРейтинговый операционный токПри 150% перегрузкеE]
8.5 А
Секция питанияПримечание
Оценка оперативного тока при частоте переключения 8 кГц и температуре окружающего воздуха 40 градусов по Цельсию
Секция питанияОграничение моторного тока (I)
0,8 - 8,5
регулируемый A
Секция питанияПотеря мощностиРассеивание тепла при рейтинге операционного тока IE150 % ЗПV]
95 Вт
Секция питанияЭффективность (η)
98 %
Секция питанияМаксимальная утечка тока на землю (PE) без двигателяPe]
3,5 мА
Секция питанияВентилятор
внутренней и на теплоогрей, контролируемой температурой
Секция питанияУстанавливается с
с ручным переключателем переопределения
с вентилятором
с сопротивлением торможению
Секция питанияФункция безопасности
STO (Безопасный крутящий момент Off)
Моторная кормушкаПримечание
для нормального внутреннего и внешне вентилируемого 4 полюса, трехф фаза асинхронных двигателей с 1500 об/мин-1на 50 Гц или 1800 мин-1на 60 Гц
Моторная кормушкаПримечание
на 400 В, 50 Гц
Моторная кормушка150% Перегрузка (P)
4 кВт
Моторная кормушкаПримечание
на 480 V, 60 Гц
Моторная кормушка150% Перегрузка (P)
5 Л.С.
Моторная кормушкаФункция торможенияПорог переключения для тормозного транзистораDc]
765 V DC V
Моторная кормушкаФункция торможенияТорможение в dc (%)
≦ 100, регулируемый I/IE
Секция управления
Внешнее напряжение управления (U)C]
24 V DC - 15 % / 20% через AS-Interface®вилка V
Интерфейс/полевой автобус (встроенный)
AS-Интерфейс®
AS-Интерфейс®
максимальная сумма энергопотребления от AS-Interface® блок питания (30 V): 190 мА
Спецификация: S-7.4
Количество адресов рабов: 31

Проверка дизайна в соответствии с IEC/EN 61439

Операционная температура окружающей среды мин.
-10 КК
Максимальная температура окружающей среды.
40 градусов по Цельсию

Размеры

2190DIM-90
2190DIM-93
2190DIM-88
2190DIM-24

ETIM for 198864 Low-voltage industrial controls and switchgear (EC001857)
Характеристика Значение
Mains voltage (EF006780) 380 V
Mains frequency (EF006783) 50/60 Hz
Number of phases input (EF007117) 3
Number of phases output (EF006998) 3
Max. output frequency (EF007350) 500 Hz
Max. output voltage (EF009560) 500 V
Nominal output current I2N (EF009561) 8.5 A
Max. output at quadratic load at rated output voltage (EF007366) 4 kW
Max. output at linear load at rated output voltage (EF007364) 4 kW
Power consumption (EF000346) 95 W
Relative symmetric net frequency tolerance (EF007454) 10 %
Relative symmetric net voltage tolerance (EF007453) 10 %
Number of analogue outputs (EF001995) 0
Number of analogue inputs (EF001994) 0
Number of digital outputs (EF001993) 0
Number of digital inputs (EF001992) 4
With control element (EF001538) true
Application in industrial area permitted (EF007294) true
Application in domestic- and commercial area permitted (EF007295) true
Supporting protocol for TCP/IP (EF003050) false
Supporting protocol for PROFIBUS (EF003052) false
Supporting protocol for CAN (EF003053) false
Supporting protocol for INTERBUS (EF003054) false
Supporting protocol for ASI (EF003051) true
Supporting protocol for KNX (EF003055) false
Supporting protocol for Modbus (EF003057) false
Supporting protocol for Data-Highway (EF003058) false
Supporting protocol for DeviceNet (EF003059) false
Supporting protocol for SUCONET (EF003060) false
Supporting protocol for LON (EF003017) false
Supporting protocol for PROFINET IO (EF007525) false
Supporting protocol for PROFINET CBA (EF007524) false
Supporting protocol for SERCOS (EF006657) false
Supporting protocol for Foundation Fieldbus (EF007522) false
Supporting protocol for EtherNet/IP (EF007521) false
Supporting protocol for AS-Interface Safety at Work (EF007519) false
Supporting protocol for DeviceNet Safety (EF007520) false
Supporting protocol for INTERBUS-Safety (EF006662) false
Supporting protocol for PROFIsafe (EF007526) false
Supporting protocol for SafetyBUS p (EF007527) false
Supporting protocol for BACnet (EF011944) false
Supporting protocol for other bus systems (EF003062) false
Number of HW-interfaces industrial Ethernet (EF003020) 0
Number of interfaces PROFINET (EF006932) 0
Number of HW-interfaces RS-232 (EF003021) 0
Number of HW-interfaces RS-422 (EF003022) 0
Number of HW-interfaces RS-485 (EF003023) 1
Number of HW-interfaces serial TTY (EF003024) 0
Number of HW-interfaces USB (EF003025) 0
Number of HW-interfaces parallel (EF003026) 0
Number of HW-interfaces other (EF003027) 1
With optical interface (EF003028) false
With PC connection (EF006107) true
Integrated breaking resistance (EF007293) true
4-quadrant operation possible (EF006803) true
Type of converter (EF006978) U converter
Degree of protection (IP) (EF005474) IP65
Degree of protection (NEMA) (EF011959) 12
Height (EF000040) 270 mm
Width (EF000008) 220 mm
Depth (EF000049) 195 mm
