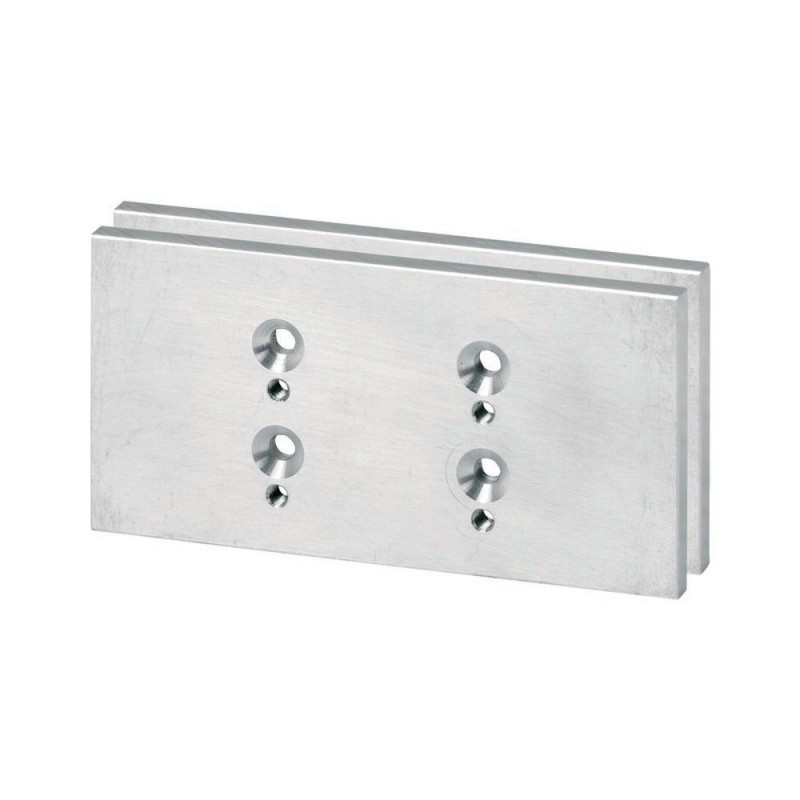

NZM2-XAP7 119381 Y7-119381 EATON ELECTRIC Монтажная адаптерная панель, NZM2 /NZM7 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

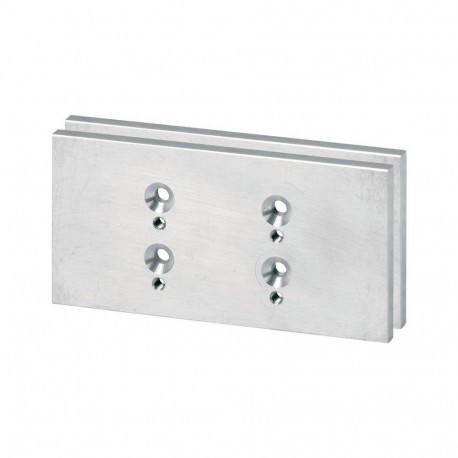

NZM2-XAP7 119381 Y7-119381 EATON ELECTRIC Монтажная адаптерная панель, NZM2 /NZM7

NZM2-XAP7

119381

Y7-119381

EATON-MOELLER

Монтажная адаптерная панель, NZM2 /NZM7

НЗМ2-САП7

Дополнительные принадлежности для автоматических выключателей серии NZM предлагают широкий ассортимент вариантов применения для использования по всему миру. Монтаж всегда гибкий и простой благодаря модульным функциональным группам. Примечания: выборочно расположить заменяющее устройство на одном уровне со стороной подключения или приводной осью. Использование дверной муфты поворотной ручкой NZM7 продолжает быть возможным, если расстояние между монтажной планкой и внутренней стороной двери составляет не менее 213 мм. В противном случае используйте новую ручку NZM2-XTVD...-0 с новой осью. Замените NZM7 на NZM2 или P7 на PN2/N2. Может использоваться для: NZM2, N2, PN2, NS2, NZM2-NA, NZM2-4-NA

Подробнее


Низковольтное оборудование > Аксессуары для низковольтного оборудования

Автоматические выключатели в литом корпусе NZM

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $98.34
Цена за единицу: $98.34
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Монтажная адаптерная панель, NZM2 /NZM7

Программа поставок

Полюсы
3-полюсн.
Применяемое для
Применяемое для
NZM2
PN2
N2
указания

Сменное устройство может быть расположено идентично стороне соединения или приводной оси.

Поворотную ручку с дверной муфтой NZM10 можно продолжать использовать, если между монтажной панелью и внутренней стороной двери имеется минимальный зазор 213 мм. В противном случае используйте новую ручку NZM2-XTVD…-0 с новой осью.

Bauartnachweis nach IEC/EN 61439

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Modification set for power circuit breaker (EC002049)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV < 1 kV) / Modification set for power circuit breaker ([email protected] [ACO039011])
Rebuilding from fix to plug-in
No
Rebuilding from plug-in to fix
No

Апробации

North America Certification
UL/CSA certification not required

ETIM for 119381 Low-voltage industrial controls and switchgear (EC002498)
Характеристика Значение
Type of accessory/spare part (EF000215) Other
Accessory (EF013236) Yes
Spare part (EF013237) No

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XAP7 Y7-119381 119381 RU_119381.pdf 144 Kbytes NZM2-XAP7 Y7-119381 119381 RU_119381.pdf
