NZMN2-AF80-BT-NA 107641 EATON ELECTRIC Circuit-breaker, 3p, 80A, box terminals
NZMN2-AF80-BT-NA
107641
EATON-MOELLER
Circuit-breaker, 3p, 80A, box terminals
НЗМН2-АФ80-БТ-НА
Автоматический выключатель, 3p, 80A, коробчатые клеммы
Низковольтное оборудование > Силовой автоматический выключатель для трансформаторов/генераторов защиты/установка
Автоматические выключатели в литом корпусе NZM
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Описание
▲Автоматический выключатель, 3p, 80А, клеммы Рамки
Автоматические выключатели серии NZM..-AF..NA покрывают только четыре компактных типоразмерах всех случаев применения и подходят для использования во всем мире подходит. Монтаж всегда гибко модульные функциональные группы. С термо-магнитным триггером для систем защиты кабелей. Перегрузка затвора фиксируется. Примечания: переключатель соответствовать как UL/CSA и IEC положения. IEC отключающая способность содержать значения на заводской табличке.
Программа поставок
Ассортимент
Выключатель
Защитная функция
Систем защиты кабелей
Стандарты/Допуски
UL/CSA, IEC
Импульсной техники
Термо-Магнитный Затвор
Монтаж техники
Встраиваемые
Описание
Выключатели соответствуют как UL/CSA и IEC положения. IEC отключающая способность содержать значения на заводской табличке.
фиксированные перегрузки ИК затвора
фиксированные перегрузки ИК затвора
Типоразмер
NZM2
Количество полюсов
3-полюсный
Стандартное оборудование
Рамка зажим
Коммутационная способность
SCCR 480Y/277 V 60 Гц [Icu]
35 ка
SCCR 480 V 60 Hz [Icu]
35 ка
SCCR 600Y/347 V 60 Hz [Icu]
25 ка
Номинальный Ток = Номинальный Непрерывный Ток [In= Iu]
Номинальный Ток = Номинальный Непрерывный Ток [In= Iu]
80 A
Диапазон регулировки
Перегрузка затвора
[Ir]
[Ir]80 - 80 A
Короткое замыкание затвора
[Irm]без задержек поступать
[Ii= Inх ...]
[Irm]без задержек поступать[Ii= Inх ...] 6 - 10
Технические Условия
Общие положения
Нормы и правила
IEC/EN 60947, VDE 0660
Защита от прикосновения
палец руки и спины безопасно в соответствии с VDE 0106 часть 100
Сопротивление климата
Влажное тепло, постоянное, согласно IEC 60068-2-78
Влажное тепло, циклическое, согласно IEC 60068-2-30
Влажное тепло, циклическое, согласно IEC 60068-2-30
Температура окружающей средыТемпература Окружающей Среды Хранение
- 40 - + 70 °C
Температура окружающей средыРаботы
-25 - +70 °C
Ударная прочность (Полусинусоида Ударопрочность 10 мс) согласно IEC 60068-2-27
20 (Полусинусоида удар 20 мс) г
Безопасное разъединение согласно EN 61140между контактами и основной поток вспомогательных дорог
500 V AC
Безопасное разъединение согласно EN 61140между вспомогательными контактами
300 V AC
Вес
2.345 кг
Монтажное положениеМонтажное положение

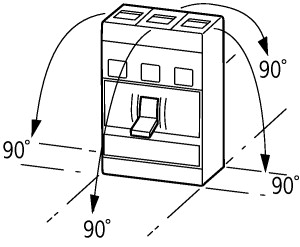

| вертикально и 90° во всех направлениях | |
 | с тока утечки затвора XFI: |
| - NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях | |
| с Штекерным разъемом: | |
| - NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево | |
| с Выдвижных устройств: | |
| - NZM3, N3: вертикально, 90° вправо/влево | |
| - NZM4, N4: вертикально | |
| с дистанционным приводом: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях | |
Сила-Направление Подачи
по мере необходимости
Степень защитыУстройство
в области клавиатур: IP20 (Базовая степень защиты)
Степень защитыКорпус
с рамкой: IP40
с türkupplung поворотная рукоятка: IP66
с türkupplung поворотная рукоятка: IP66
Степень защитыСоединительные клеммы
Тоннель Клемма: IP10
Фазы разъединителем и ленточный зажим: IP00
Фазы разъединителем и ленточный зажим: IP00
Дополнительные Технические Данные (Листы Каталог)
Выключатель
Номинальное Импульсное Выдерживаемое Напряжение [Uimp]Основной поток тропа
8000 V
Номинальное Импульсное Выдерживаемое Напряжение [Uimp]Есть электричество, дороги
6000В
Номинальное Рабочее Напряжение [Ue]
690 V AC
Категория Перенапряжения/Степень Загрязнения
III/3
Расчетное Напряжение Изоляции [Ui]
1000 V
Использования в ungeerdeten сетях
≦ 690 V
Коммутационная способность
Расчетное Короткое Замыкание Способность Включения [Iсм]240 V [Iсм]
187 ка
Расчетное Короткое Замыкание Способность Включения [Iсм]400/415 V [Iсм]
105 ка
Расчетное Короткое Замыкание Способность Включения [Iсм]440 V 50/60 Hz [Iсм]
74 ка
Расчетное Короткое Замыкание Способность Включения [Iсм]525 В 50/60 Гц [Iсм]
53 kA
Расчетное Короткое Замыкание Способность Включения [Iсм]690 V 50/60 Гц [Icm]
40 ка
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]Icu согласно IEC/EN 60947 Коммутационном O-t-CO [Icu]240 V 50/60 Hz [Icu]
85 ка
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]Icu согласно IEC/EN 60947 Коммутационном O-t-CO [Icu]400/415 В 50/60 Гц [Icu]
50 kA
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]Icu согласно IEC/EN 60947 Коммутационном O-t-CO [Icu]440 V 50/60 Hz [Icu]
35 ка
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]Icu согласно IEC/EN 60947 Коммутационном O-t-CO [Icu]525 В 50/60 Гц [Icu]
25 ка
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]Icu согласно IEC/EN 60947 Коммутационном O-t-CO [Icu]690 V 50/60 Hz [Icu]
20 ка
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]Ics согласно IEC/EN 60947 Коммутационном O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
85 ка
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]Ics согласно IEC/EN 60947 Коммутационном O-t-CO-t-CO [Ics]400/415 В 50/60 Гц [Ics]
50 kA
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]Ics согласно IEC/EN 60947 Коммутационном O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
35 ка
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]Ics согласно IEC/EN 60947 Коммутационном O-t-CO-t-CO [Ics]525 В 50/60 Гц [Ics]
25 ка
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]Ics согласно IEC/EN 60947 Коммутационном O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 ка
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]максимальная NH-предохранителей
355 A gG/gL
Расчетное Короткого Замыкания Разрывная Мощность Icn[Icn]
Максимальный плавкий предохранитель, если превышает ожидаемый ток короткого замыкания в месте установки коммутационная способность выключателя.
Технические данные, отличие от продуктов для IEC-рынок
Коммутационная способность NA-переключатель (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 240 V 60 Гц [Icu]
Коммутационная способность NA-переключатель (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 240 V 60 Гц [Icu]
85 ка
Технические данные, отличие от продуктов для IEC-рынок
Коммутационная способность NA-переключатель (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 480Y/277 V 60 Гц [Icu]
Коммутационная способность NA-переключатель (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 480Y/277 V 60 Гц [Icu]
35 ка
Технические данные, отличие от продуктов для IEC-рынок
Коммутационная способность NA-переключатель (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 480 V 60 Hz [Icu]
Коммутационная способность NA-переключатель (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 480 V 60 Hz [Icu]
35 ка
Технические данные, отличие от продуктов для IEC-рынок
Коммутационная способность NA-переключатель (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 600Y/347 V 60 Hz [Icu]
Коммутационная способность NA-переключатель (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 600Y/347 V 60 Hz [Icu]
25 ка
Номинальный кратковременный ток, сопротивлениеt = 0.3 s [Icw]
1.9 ка
Номинальный кратковременный ток, сопротивлениеt = 1 s [Icw]
1.9 ка
Категория применения согласно IEC/EN 60947-2
A
Срок службы, механический (из них Макс. 50% расцепления A/U-триггер) [циклов]
Двадцать тысяч
Срок службы, ЭлектрическийAC-1400 V 50/60 Гц [Циклов]
Десять тысяч
Срок службы, ЭлектрическийAC-1690 V 50/60 Гц [Циклов]
Семь тысяч пятьсот
Срок службы, ЭлектрическийAC-3400 V 50/60 Гц [Циклов]
Шесть тысяч пятьсот
Срок службы, ЭлектрическийAC-3415 V 50/60 Гц [Циклов]
Шесть тысяч пятьсот
Срок службы, ЭлектрическийAC-3690 V 50/60 Гц [Циклов]
Пять тысяч
Срок службы, Электрическиймакс. Частота включений
120 S/h
Общее время отключения в случае короткого замыкания
< 10 мс
Поперечное сечение
Стандартное оборудование
Рамка зажим
Круглый Провод CuРамка зажимоднопроволочная
1 х (12 - 6) ммДва
Круглый Провод CuРамка зажиммногожильный
1 x (4 - 350) ммДва
Круглый Провод CuТоннель зажимоднопроволочная
1 x 16 ммДва
Круглый Провод CuТоннель зажиммногожильныймногожильный
1 x (4 - 350) ммДва
Круглый Провод CuВинтовые клеммы и разъем на задней панелинепосредственно на переключателеоднопроволочная
1 х (11 - 6) ммДва
Круглый Провод CuВинтовые клеммы и разъем на задней панелинепосредственно на переключателемногожильный
1 x (4 - 3/0) ммДва
Аль-Кабели, Медные КабелиТоннель зажимоднопроволочная
1 x 16 ммДва
Аль-Кабели, Медные КабелиВинтовые клеммы и разъем на задней панелиCu-лента, перфорированная [min.]
2 x 16 x 0.8 мм
Аль-Кабели, Медные КабелиВинтовые клеммы и разъем на задней панелиCu-лента, перфорированная [макс.]
10 x 16 x 0.8 мм
Cu-Band (количество Ламелей толщина х ширина х Пластин)Рамка зажим [min.]
2 x 9 x 0.8 мм
Cu-Band (количество Ламелей толщина х ширина х Пластин)Рамка зажим [макс.]
10 x 16 x 0.8 мм
Cu-Band (количество Ламелей толщина х ширина х Пластин)Винтовые клеммы и разъем на задней панелиCu-лента, перфорированная [min.]
2 x 16 x 0.8 мм
Cu-Band (количество Ламелей толщина х ширина х Пластин)Винтовые клеммы и разъем на задней панелиCu-лента, перфорированная [макс.]
10 x 16 x 0.8 мм
Cu Шина (ширина x толщина) [мм]Винтовые клеммы и разъем на задней панелиВинтовое соединение
М8
Cu Шина (ширина x толщина) [мм]Винтовые клеммы и разъем на задней панелинепосредственно на переключателе [min.]
16 x 5 мм
Cu Шина (ширина x толщина) [мм]Винтовые клеммы и разъем на задней панелинепосредственно на переключателе [Макс.]
20 x 5 мм
Кабели управления
1 x (18 - 14)
2 x (18 - 16) ммДва
2 x (18 - 16) ммДва
Данные для амортизатора доказательства в соответствии с IEC/EN 61439
Технические характеристики амортизатора для доказательства
Номинальный ток для указания потери мощности [In]
80 A
Потеря мощности оборудования, в зависимости от силы тока [Pvid]
20.54 W
Min. Рабочая температура окружающей среды
-25 °C
Макс. Рабочая температура окружающей среды
+70 °C
Конструкция доказательства IEC/EN 61439
10.2 твердость материалов и Деталей10.2.2 коррозионная стойкость
Требования стандарта выполнены.
10.2 твердость материалов и Деталей10.2.3.1 термостойкость от сервировки
Требования стандарта выполнены.
10.2 твердость материалов и Деталей10.2.3.2 сопротивление изоляционных материалов обычные тепло
Требования стандарта выполнены.
10.2 твердость материалов и Деталей10.2.3.3 сопротивление изоляционных материалов исключительная тепло
Требования стандарта выполнены.
10.2 твердость материалов и Деталей10.2.4 устойчивость к ультрафиолетовому излучению
Требования стандарта выполнены.
10.2 твердость материалов и Деталей10.2.5 Подъем
Не применимо, так как вся распределительного устройства должен быть рассмотрен.
10.2 твердость материалов и Деталей10.2.6 испытание на Удар
Не применимо, так как вся распределительного устройства должен быть рассмотрен.
10.2 твердость материалов и Деталей10.2.7 надписями
Требования стандарта выполнены.
10.3 класс защиты от сервировки
Не применимо, так как вся распределительного устройства должен быть рассмотрен.
10.4 воздушные зазоры и пути утечки
Требования стандарта выполнены.
10.5 защита от поражения электрическим током
Не применимо, так как вся распределительного устройства должен быть рассмотрен.
10.6 монтаж оборудования
Не применимо, так как вся распределительного устройства должен быть рассмотрен.
10.7 Внутренние электрические цепи и Соединения
Ответственность switchgear фермера.
10.8 разъемы для введенная извне руководители
Ответственность switchgear фермера.
10.9 свойства изоляции10.9.2 Рабочая Частота Выдерживаемое Напряжение
Ответственность switchgear фермера.
10.9 свойства изоляции10.9.3 прочность импульсное напряжение
Ответственность switchgear фермера.
10.9 свойства изоляции10.9.4 проверка оболочек из изоляционного материала
Ответственность switchgear фермера.
10.10 нагрев
Потепление расчет несет ответственность за switchgear фермера. Eaton поставляет данные о потере производительности устройств.
10.11 короткому замыканию
Ответственность switchgear фермера. Требования коммутационные устройства должны быть соблюдены.
10.12 Электромагнитная Совместимость
Ответственность switchgear фермера. Требования коммутационные устройства должны быть соблюдены.
10.13 Механическая Функция
Для устройства требования выполняются, если данные монтажной инструкции (IL) соблюдаются.
Технические данные по ETIM 7.0
Низковольтные коммутационные устройства (EG000017) / автоматический выключатель для трансформатора, Генератора и система защиты (EC000228)
Электрооборудование, Автоматизация и технологические системы управления / контроллеры низковольтные / автоматические выключатели, силовые разъединители (NS) / автоматический выключатель для трансформатора, Генератора и система защиты ([email protected] [AJZ716013])
Номинальный Непрерывный Ток Iu
80 A
Номинальное напряжение
690 - 690 V
Номинальный предельный разрывной ток короткого замыкания Icu при 400 в, 50 Гц
50 kA
Перегрузки Регулировка Тока Затвора
80 - 80 A
Диапазон краткосрочной задержки короткое замыкание затвора
0 - 0 A
Диапазон установки постоянной колеблясь короткое замыкание затвора
6 - 10 A
Встроенная Защита От Замыкания На Землю
нет
Тип Подключения Силовой Цепи
Рамка зажим
Устройство амортизатора
Встроенные Устройства Встраиваемые Техника
Подходит для монтажа на DIN-рейку
нет
DIN-рейку дополнительно
да
Количество вспомогательных контактов, НЗ
Ноль
Количество вспомогательных контактов, замыкающих
Ноль
Количество вспомогательных контактов, чем Чейнджер
Ноль
С Срабатывает Извещатель
нет
С Под Напряжением Затвора
нет
Количество полюсов
Три
Положение разъема для главной цепи
спереди
Выполнение упражнений элемента
Коромысло
В комплекте блок с защитой
да
Двигатель привода интегрированы
нет
Мотор привода опционный
да
Степень защиты (IP)
IP20
Санкций, таких
Product Standards
UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.
E31593
UL Category Control No.
DIVQ
CSA Файл No.
Ноль двадцать две тысячи восемьдесят шесть
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Suitable for
Фидерные схемы, branch circuits
Current Limiting Circuit-Breaker
Yes
Макс. Voltage Rating
600Y/347 V, 480 V
Degree of Protection
IEC: IP20; UL/CSA Type: -

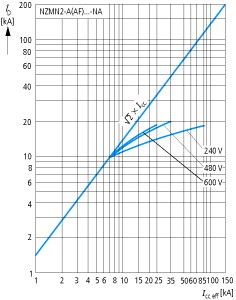

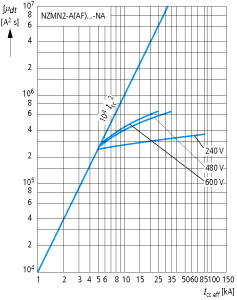

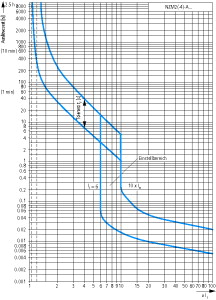

Характеристики
Характеристика
Характеристика
Характеристика

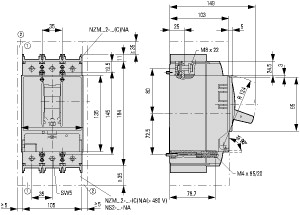

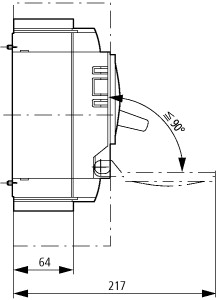

Размеры
① Продувочные пространство, минимальное расстояние до других Деталей
② Минимальное расстояние от соседних Деталей
② Минимальное расстояние от соседних Деталей
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| NZMN2-AF80-BT-NA 107641 RU_107641.pdf | 587 Kbytes |
 |
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
