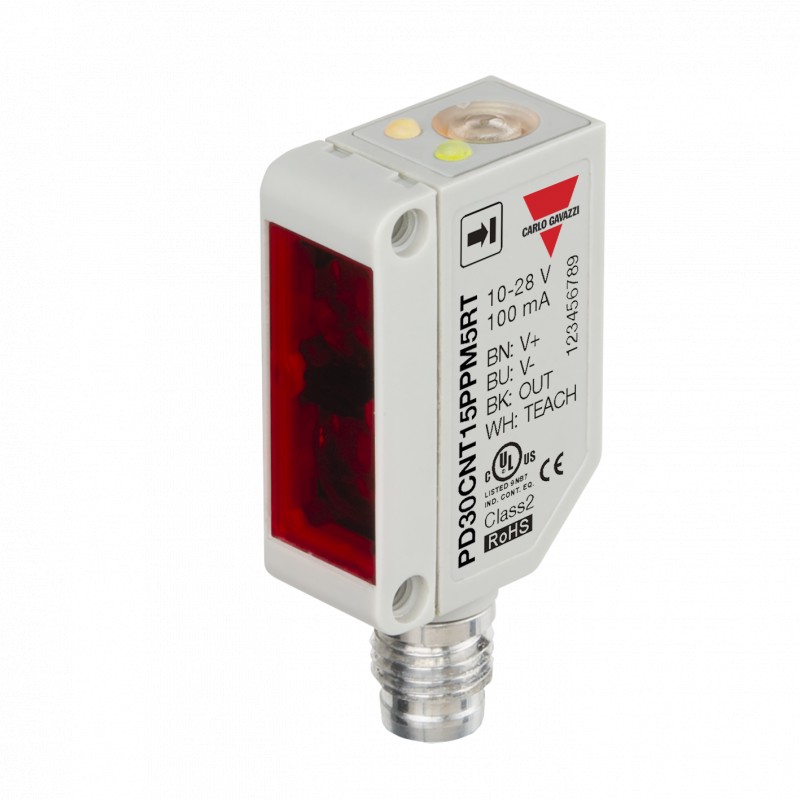

PD30CNT15PPM5RT CARLO GAVAZZI Баррера выбранные параметры BOX SYSTEM ОБЪЕМ прямоугольный 6 ... 20 м Подключе..
PD30CNT15PPM5RT
CARLO GAVAZZI
Баррера выбранные параметры BOX SYSTEM ОБЪЕМ прямоугольный 6 ... 20 м Подключение Разъем M8 DC OUT DC PNP Материал Пластик Другие ОБЛАСТЬ ПРИМЕНЕНИЯ 15 м BOX 30 х 20 х 10,8 мм Дополнительный материал ABS 035N000 Remote Teach
Усиление барьерного фотоэлемента. Встроенный, миниатюрный, VCC пластиковый, обучающий кабель или кнопка регулировки
Фотоэлектрический приемник со сквозным лучом, диапазон: 15000 мм, инфракрасный свет 880 нм, источник питания 10-30 В постоянного тока, вход обучения, выход PNP, N.O. или N.C., переключение света или темноты, Connecvtor M8, корпус 10x30x20 мм
Датчики (сенсоры) > Односторонний световой барьер
Sensors > Photoelectric Sensors
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами CARLO GAVAZZI
Best sellers
▲Описание
▲Photoelectrics
Через-луча
Тип PD30CNT15....МУ/РТ
• Миниатюрный датчик диапазон
• Дальность: 15 м
• Регулировка чувствительности в процессе обучения программированию
• Модулируется, Infraredred свет 880 нм
• Напряжение питания: от 10 до 30 В постоянного тока
• Выход: 100 ма NPN или PNP предустановленных
• Создавать и разрушать переключения программируемая функция
• Светодиодная индикация для выхода, стабильности и силы
• Защита: защита от обратной полярности, короткого замыкания и переходных процессов
• Кабель и вилка версий
• Превосходное представление EMC
• Функция отключения звука (Датчик гашения) излучатель
• Дистанционного обучения - приемник
Описание Продукта
Ключевые Заказ
PD30CNT15NPM5RT
Датчик семья PD30CNT15 поставляется в компактной 10 х
30 x 20 мм усиленный
ПММА/корпус ABS.
Приложения Thesensorsareusefulin wherehigh - обнаружение точность, а также небольшие размеры не требуется. Compacthousingandhigh мощности СИД для превосходной производительности и размера.
Выбор Типа
Обучающей функции для adjustmentof чувствительность делает датчики очень гибкий.Theoutputtypeis пресет (NPN или PNP), и outputswitchingfunctionis программируемый (No или NC). Themutefunctioncanbe usedfortestingthesensor для:неисправности, отключения,opticalaxisadjust - мент, пыльные и грязные линзы.
Тип
Стиль корпуса корпус размер корпуса Материал корпуса определение длины принципе расстояние срабатывания Тип выхода
Конфигурация выхода Тип подключения звука
HousingRange ConnectionOrdering нет.Заказ нет.Заказ нет.Заказ нет. Ш x В x Дсн NPNNPN ПНП ПНП
Излучатель сделать перерыв или переключение EmitterMake перерыв или переключение
10 х 30 х 20 мм 15 30 15 30 15 NMUPD mCablePD УНТ УНТ УНТ NPRT ПД 30 15 ПМУ др 30 ЦНТ 15 орп как
10 х 30 х 20 мм 15 30 15 30 ПД NM5MU mPlugPD УНТ УНТ УНТ УНТ PM5MUPD NPM5RTPD 15 30 15 30 15 PPM5RT
Примечание: излучатель, приемник и разъем заказываются отдельно.
Технические Характеристики Излучатель
Номинальный вольт. (УБ )от 10 до 30 В постоянного тока пульсации (Urpp ) ≤ 10% потребляемый ток≤ 25 ма
Свет GaAIAs Источник, СИД, 880 нм
Оптические± угол 2º, на ½ круга света Тип Инфракрасный, прерывистый свет пятна 110 мм 1,5 м
Защита от обратной полярности, переходные процессы
Функция индикации
Электропитание НАГЛАВЕ, зеленый
Функция отключения звука
Излучатель от 0 до 3 sec0 до 2,5 В постоянного тока (НПН)
5 до 30 В постоянного тока (ФНП) излучатель половину мощности > 3 sec0 до 2,5 в пост. тока (NPN)и
5 до 30 В постоянного тока (ПНП)
Спецификации Приемника
Номинальное рабочее расстояние (ЗП)15 м, с PD30CNT15
Излучатель
Слепой зоны нет
Регулируемая чувствительность к обучения
(кнопка или провода)
Температурный дрейф ≤ 0.3%/ ° с
Гистерезис (Ч)
(дифференциальные поездки) ≤ 10%
Номинальный вольт. (УБ )от 10 до 30 В постоянного тока
Пульсация (Urpp ) ≤ 10%
Регулируемый range1.5 м до 15 м разрешение 3% на расстояние
Выходной ток
Непрерывный (т. е.) ≤ 100 ма кратковременной (я) ≤ 100 ма
(Макс. грузоподъемность 100 НФ)
Нет питания на холостом ходу (IO)≤ 30 мА минимальный рабочий ток (IM) в 0,5 ма остаточный ток (ИК ) ≤ 100 мкА
Падение напряжения (уд ) ≤ 2.5 В постоянного тока 100 ма
Технические характеристики могут быть изменены без предварительного уведомления (25.10.2010) 1
| Характеристика | Значение |
|---|---|
| Scope of delivery of the one-way system (EF004032) | Receiver |
| Max. opening angle (EF002642) | 2 ° |
| Pre failure notice (EF004129) | No |
| With time function (EF003582) | No |
| Rated switching distance (EF008289) | 15000 mm |
| Max. switching distance (EF007367) | 15000 mm |
| Max. output current (EF001315) | 100 mA |
| With reflector (EF007448) | No |
| Analogue output 0 V ... 10 V (EF006807) | No |
| Analogue output 0 mA ... 20 mA (EF006808) | No |
| Analogue output 4 mA ... 20 mA (EF006810) | No |
| Analogue output -10 V ... +10 V (EF006809) | No |
| With other analogue output (EF007485) | No |
| Setting procedure (EF003994) | Teach-In |
| With communication interface analogue (EF007305) | No |
| With communication interface AS-Interface (EF007306) | No |
| With communication interface CANOpen (EF007307) | No |
| With communication interface DeviceNet (EF007308) | No |
| With communication interface Ethernet (EF007309) | No |
| With communication interface INTERBUS (EF007310) | No |
| With communication interface PROFIBUS (EF007311) | No |
| With communication interface RS-232 (EF007312) | No |
| With communication interface RS-422 (EF007313) | No |
| With communication interface RS-485 (EF007314) | No |
| With communication interface SSD (EF007315) | No |
| With communication interface SSI (EF007316) | No |
| Number of semiconductor outputs with signalling function (EF003945) | 1 |
| Number of contact energized outputs with signalling function (EF003946) | 0 |
| Number of protected semiconductor outputs (EF003951) | 1 |
| Number of protected contact energized outputs (EF003952) | 0 |
| Type of interface for safety communication (EF003956) | Other |
| Type of electric connection (EF003961) | Connector M8 |
| Type of switching output (EF003962) | PNP |
| Type of switch function (EF003963) | Programmable/configurable |
| Operation agent-safety class (EF003982) | Safety class 0 |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Construction type housing (EF004008) | Cuboid |
| Width sensor (EF007094) | 10.8 mm |
| Diameter sensor (EF007111) | 0 mm |
| Height of sensor (EF007283) | 30 mm |
| Length of sensor (EF007334) | 20 mm |
| Sensing mode (EF007503) | Light-/dark switching |
| Material of optical surface (EF004134) | Plastic |
| Housing material (EF001596) | Plastic |
| Max. output current at protected output (EF004035) | 100 mA |
| Min. reflector distance (EF004046) | 0 mm |
| Ambient temperature (EF002386) | -25 °C |
| Response time (EF004094) | 0.5 ms |
| Transmission range of the safety field (EF004098) | 0 m |
| Switching frequency (EF003587) | 1000 Hz |
| Type of safety according to IEC 61496-1 (EF004105) | 2 |
| Switching voltage of OSSD at state "high" (EF004102) | 0 V |
| Rated control supply voltage AC 50 Hz (EF003978) | 0 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 0 V |
| Rated control supply voltage DC (EF003980) | 10 V |
| Voltage type (EF000187) | DC |
| With monitoring function downstream switching devices (EF004052) | No |
| Laser protection class (EF004027) | None |
| Wavelength of the sensor (EF004132) | 880 nm |
| Type of light (EF004029) | Infrared light |
| Light dot (EF004030) | 0 mm² |
| AWG-number (EF007010) | 25 |
| Material of cable sheath (EF004136) | Other |
| With restart blockage (EF004054) | No |
| Suitable for safety functions (EF001597) | No |
| Degree of protection (IP) (EF005474) | IP67 |
| Degree of protection (NEMA) (EF011959) | 1 |
Datasheet - PDF
