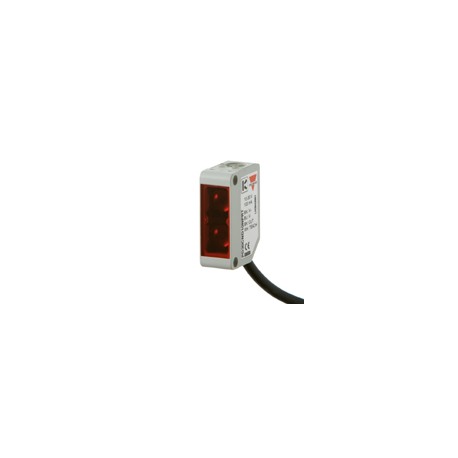

PD30CNG02PPRT CARLO GAVAZZI Отражение от выбранных параметров SYSTEM зеркало, прозрачные прямоугольные объек..
PD30CNG02PPRT
CARLO GAVAZZI
Отражение от выбранных параметров SYSTEM зеркало, прозрачные прямоугольные объекты BOX ОБЛАСТЬ ПРИМЕНЕНИЯ 1 ... 5 м Соединительный кабель ВЫХОД Материал Пластик ПНФ Другие CC ОБЛАСТЬ ПРИМЕНЕНИЯ 2 м BOX 30 х 20 х 10,8 мм Дополнительный материал ABS 035N000 Remote Тич

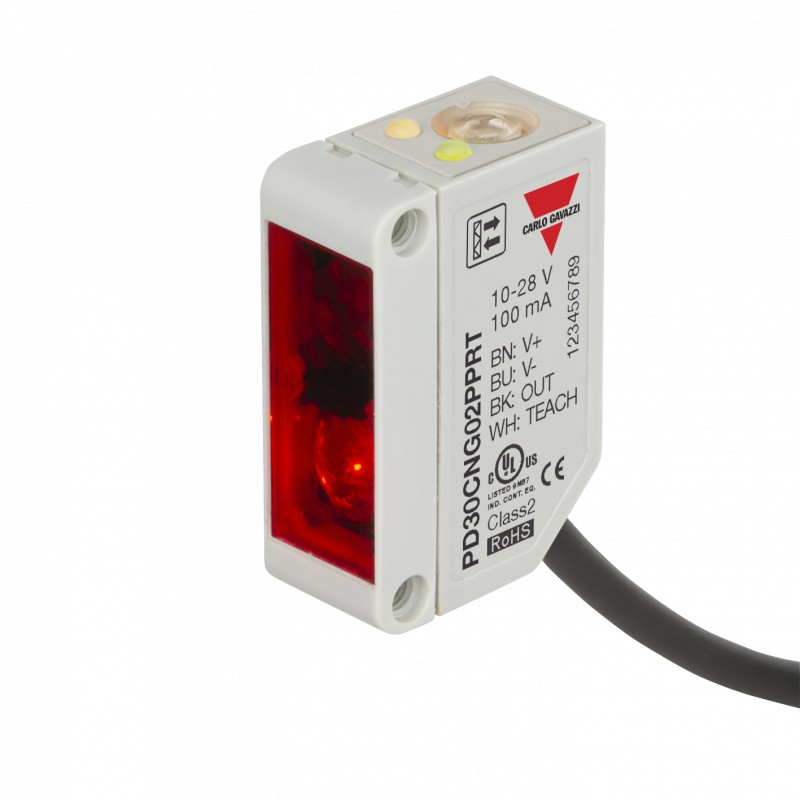

Фотоэлемент на зеркале для прозрачных объектов, Миниатюра, пластик VCC, дистанционная настройка
Светоотражающий фотоэлектрический датчик, диапазон 2000 мм, красный модулированный свет 617 нм, источник питания 10-30 В постоянного тока, выход PNP, NO или NC, переключение света или темноты, кабель 2 м, дистанционное обучение, для прозрачных объектов
Датчики (сенсоры) > Отражающая световая защита
Sensors > Photoelectric Sensors
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами CARLO GAVAZZI
Best sellers
▲Описание
▲Photoelectrics
Ретро-отражательный для прозрачных объектов
Тип PD30CNG02....РТ
• Миниатюрный датчик диапазон
• Диапазон: 2 м, с рефлектором
• Регулировка чувствительности в процессе обучения программированию
• Модулированный, красный свет, длина волны 617 нм
• Напряжение питания: от 10 до 30 В постоянного тока
• Выход: 100 ма NPN или PNP предустановленных
• Создавать и разрушать переключения программируемая функция
• Светодиодная индикация для выхода, стабильности и силы
• Защита: защита от обратной полярности, короткого замыкания и переходных процессов
• Кабель и вилка версий
• Превосходное представление EMC
• Особенности дистанционного обучения
Описание Продукта
Ключевые Заказ
PD30CNG02PPM5RT
Датчик PD30CNG02 familycomesin компактный
10 х 30 х 20 мм усиленный
ПММА/корпус ABS.
Датчики являются полезными в обнаружении applicationswhere прозрачных объектов не требуется.
Компактный корпус и высокая мощность вела за отличные показатели-коэффициент размера.
Обучающей функции для adjustmentof чувствительность делает датчики очень гибкий. Тип вывода заданного (NPN или PNP), и Выходная функция переключения программируется (No или NC).
Особенность дистанционного обучения позволяет датчику быть создана, например, ПЛК.
Тип
Стиль корпуса корпус размер корпуса Материал корпуса определение длины принципе расстояние срабатывания Тип выхода
Конфигурация Тип выходного соединения дистанционного обучения
Выбор Типа
HousingRangeConnection заказ нет. Заказ нет. Ш x В x Дсн НПН ПНП
Сделать перерыв или switchingMake перерыв или переключение
10 х 30 х 20 мм кабель 2 м ПД 30 КПГ 02 NPRT др 30 КПГ 02 орп как
10 х 30 х 20 мм 2 м штекер БП 30 КПГ 02 NPM5RTPD 30 PPM5RT СПГ 02
Примечание: отражатели заказываются отдельно
Спецификации
Номинальное рабочее расстояние (ЗП)до 2 м, с рефлектором
Ø 80 мм (ER4)
Надежность обнаружения 20% attenation
Слепая зона 10 мм
Регулируемая чувствительность к обучения
Дрейф температуры ≤ 0.1%/ ° с
Параметры обучения являются допустимыми для обучения температур ± 20°С
Гистерезис (Ч)
(дифференциальные поездки) ≤ 10%
Номинальный вольт. (УБ )от 10 до 30 В постоянного тока (пульсация в комплекте)
Пульсация (Urpp ) ≤ 10%
Выходной ток
Непрерывный (т. е.) ≤ 100 ма кратковременной (я) ≤ 100 ма
(Макс. грузоподъемность 100 НФ)
Нет питания на холостом ходу (IO)≤ 30 мА @ 24 В постоянного тока
Минимальный рабочий ток (IM) в 0,5 ма
Остаточный ток (ИК ) ≤ 100 мкА
Падение напряжения (уд ) ≤ 2.4 В постоянного тока 100 ма
Защита от короткого замыкания, обратной полярности и переходных процессов
InGaAlP источник света, светодиодный, длина волны 617 нм Тип света, не поляризованные Красный, модулированного зондирования угол ± 2º
Окружающей среды light10,000 люкс
Свет spot110 мм @ 1.5 м
Операционная frequency1000 Гц
Время отклика
Выкл-вкл (т)≤ 0,5 мс
Вкл-выкл (щеголь ) ≤ 0,5 мс
Задержка при включении питания (ТВ) ≤ 300 мс
Функция выхода
NPN и PNPPreset
Нет функции/НЗ переключения настройки с помощью кнопки
Пульт ДУ функция обучения
Учить далее (нажимаем кнопка активна) 0 до 2,5 в пост. тока (NPN)и
5 до 30 В постоянного тока (ПНП)
Доказательства шпалоподбойки при активации более
20 сек. датчик переходит в режим подделок.
Индикация
Выход на светодиод, желтый
Стабильность сигнала и питания на светодиод, зеленый
Технические характеристики могут быть изменены без предварительного уведомления (17.08.2010) 1
| Характеристика | Значение |
|---|---|
| Pre failure notice (EF004129) | No |
| With time function (EF003582) | No |
| Rated switching distance (EF008289) | 2000 mm |
| Max. switching distance (EF007367) | 2000 mm |
| Max. output current (EF001315) | 100 mA |
| With reflector (EF007448) | No |
| Analogue output 0 V ... 10 V (EF006807) | No |
| Analogue output 0 mA ... 20 mA (EF006808) | No |
| Analogue output 4 mA ... 20 mA (EF006810) | No |
| Analogue output -10 V ... +10 V (EF006809) | No |
| With other analogue output (EF007485) | No |
| Setting procedure (EF003994) | Teach-In |
| With communication interface analogue (EF007305) | No |
| With communication interface AS-Interface (EF007306) | No |
| With communication interface CANOpen (EF007307) | No |
| With communication interface DeviceNet (EF007308) | No |
| With communication interface Ethernet (EF007309) | No |
| With communication interface INTERBUS (EF007310) | No |
| With communication interface PROFIBUS (EF007311) | No |
| With communication interface RS-232 (EF007312) | No |
| With communication interface RS-422 (EF007313) | No |
| With communication interface RS-485 (EF007314) | No |
| With communication interface SSD (EF007315) | No |
| With communication interface SSI (EF007316) | No |
| Number of semiconductor outputs with signalling function (EF003945) | 1 |
| Number of contact energized outputs with signalling function (EF003946) | 0 |
| Number of protected semiconductor outputs (EF003951) | 1 |
| Number of protected contact energized outputs (EF003952) | 0 |
| Type of interface for safety communication (EF003956) | Other |
| Type of electric connection (EF003961) | Cable |
| Type of switching output (EF003962) | PNP |
| Type of switch function (EF003963) | Programmable/configurable |
| Operation agent-safety class (EF003982) | Safety class 0 |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Construction type housing (EF004008) | Cuboid |
| Width sensor (EF007094) | 10 mm |
| Diameter sensor (EF007111) | 0 mm |
| Height of sensor (EF007283) | 30 mm |
| Length of sensor (EF007334) | 20 mm |
| Sensing mode (EF007503) | Light-/dark switching |
| Material of optical surface (EF004134) | Plastic |
| Housing material (EF001596) | Plastic |
| Max. output current at protected output (EF004035) | 100 mA |
| Min. reflector distance (EF004046) | 100 mm |
| Ambient temperature (EF002386) | -25 °C |
| Response time (EF004094) | 0.5 ms |
| Transmission range of the safety field (EF004098) | 0 m |
| Switching frequency (EF003587) | 1000 Hz |
| Type of safety according to IEC 61496-1 (EF004105) | 1 |
| Switching voltage of OSSD at state "high" (EF004102) | 30 V |
| Rated control supply voltage AC 50 Hz (EF003978) | 0 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 0 V |
| Rated control supply voltage DC (EF003980) | 10 V |
| Voltage type (EF000187) | DC |
| With monitoring function downstream switching devices (EF004052) | No |
| Laser protection class (EF004027) | None |
| Wavelength of the sensor (EF004132) | 617 nm |
| Type of light (EF004029) | Polarity free red light |
| Light dot (EF004030) | 17665 mm² |
| With restart blockage (EF004054) | No |
| Suitable for safety functions (EF001597) | No |
| Degree of protection (IP) (EF005474) | IP67 |
| Degree of protection (NEMA) (EF011959) | 1 |
