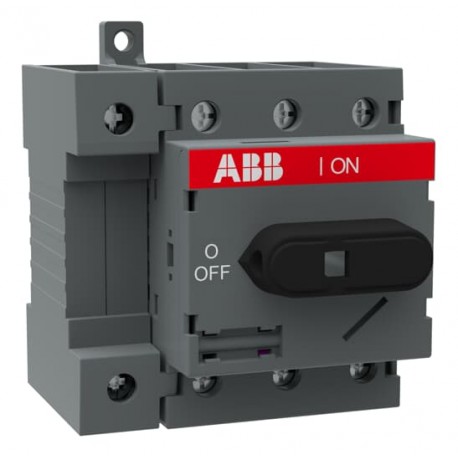

1SCA105419R1001 ABB Выключатель разъединитель OT80F4N1
1SCA105419R1001
ABB
Выключатель разъединитель OT80F4N1
OT80F4N1 разъединитель
OT80F4N1 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| Круговое значение | |
|---|---|
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Экологическая информация | 1СКК301263Д0201 |
| Экологическая декларация продукции - EPD | 1СКК301279Д0201 |
| Декларация REACH | 1SCC011021D0201 |
| Информация о RoHS | 1SCC011020D0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Экологическая прозрачность | |
| Экологическая декларация продукции - EPD | 1СКК301279Д0201 |
| Порядок | |
| Минимальное количество заказов | 1 шт. |
| Код таможенного тарифа | 85365080 |
| Страна происхождения | Финляндия (FI) |
| Наиболее часто используемые загрузки | |
| Лист | 1SCC301020C0201 |
| Инструкции и руководства | 1СКК301064М0212 |
| Механические чертежи | 1СКК301711Ф0001 |
| 1СКК301710Ф0001 | |
| OT63-80F4N1.stp | |
| OT63-80F4N1.igs | |
| Экологическая декларация продукции - EPD | 1СКК301279Д0201 |
| Размеры | |
| Ширина изделия | 70 мм |
| Высота изделия | 91,5 мм |
| Глубина изделия | 72,5 мм |
| Вес нетто продукта | 0,03 кг |
| Технические данные | |
| Номинальный рабочий ток AC-21A (Iи) | (380 ... 415 В) 80 А |
| (500 В) 80 А | |
| (690 В) 80 А | |
| Номинальный рабочий ток AC-22A (Iи) | (380 ... 415 В) 80 А |
| (500 В) 80 А | |
| (690 В) 80 А | |
| Номинальный рабочий ток AC-23A (Iи) | (380 ... 415 В) 75 А |
| (500 В) 58 А | |
| (690 В) 20 А | |
| Номинальный рабочий ток AC-23a (Pи) | (220 ... 240 В) 22 кВт |
| (400 ... 415 В) 37 кВт | |
| (500 В) 37 кВт | |
| (690 В) 18,5 кВт | |
| Обычный тепловой ток в свободном воздухе (IЙ) | q = 40 °C 80 A |
| Обычный тепловой ток (Iтем) | Полностью закрытый 80 A |
| Импульсное уплотнительное напряжение (Uшалун) | 8 кВ |
| Номинальное напряжение изоляции (Uтем) | согласно IEC/EN 60664-1 750 В |
| Оценка операционного напряжения | Главный контур 750 В |
| Номинальная мощность замыкания короткого замыкания (Iсм) | (690 В) 2,1 кА |
| Кратковременно допустимый номинальный ток (ICw) | за 1 с 1,5 кА |
| потери мощности | a Номинальные условия работы на полюс 4,5 Вт |
| Степень загрязнения | 3 |
| Тип ручки | Ручка |
| Ручка и вал не входят в комплект поставки | |
| Четвертая поул-позиция | Левая сторона |
| Тип четвертого полюса | Коммутируемый - Одновременная функция |
| Команда | Механизм поверх переключателя |
| Расстояние между фазами | Стандарт |
| Расположение линий терминалов | Верхний вхо - Нижний выход |
| Нижний вх - Верхний выход | |
| Режим работы | Передняя эксплуатация |
| Стандартные образцы | IEC 60947-3 / UL 508 / CSA C22.2 No 14 |
| Специальные функции | Нет |
| Тип монтажа | Монтаж основания |
| Количество полюсов | 4 |
| Сечение кабеля | Д.е. 1,5 ... 35 мм² |
| Степень защиты | Входная IP20 |
| Тип зажима | Винт терминалы |
| Момент затяжки | согласно IEC 60947-1 2 Н·м |
| Механическая прочность | 20000 |
| Тип блокировки | Нет |
| Технический отдел UL/CSA | |
| Максимальное рабочее напряжение UL/CSA | 600 В |
| Сила тока UL/CSA | 80 А |
| Расход UL/CSA | (110 ... 120 В переменного тока) Однофазный 2 л.с. |
| (240 В переменного тока) Однофазный 10 л.с. | |
| (440 ... 480 В переменного тока) однофазный 20 л.с. | |
| (550 ... 600 В переменного тока) однофазный 20 л.с. | |
| (220 ... 240 В переменного тока) Трехфазный 20 л.с. | |
| (440 ... 480 В переменного тока) Трехфазный 40 л.с. | |
| (550 ... 600 В переменного тока) Трехфазный 40 л.с. | |
| Момент затяжки | согласно IEC 60947-1 2 Н·м |
| Момент затяжки UL/CSA | 18 дюймов·фунтов |
| Экологические данные | |
| Заявление RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Экологическая информация | 1СКК301263Д0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Сертификаты и декларации (номер документа) | |
| Сертификат A2L – IEC | 1СКК301335Д0201 |
| Декларация соответствия - CE | 1СКК301167Д2704 |
| Декларация REACH | 1SCC011021D0201 |
| Сертификация UL | Сертификация cULus OT16-80 |
| Информация об упаковке | |
| Упаковочная единица, уровень 1 | Коробка 1 шт. |
| Ширина упаковки уровень 1 | 82 мм |
| Глубина упаковки уровень 1 | 103 мм |
| Высота упаковки уровень 1 | 84 мм |
| Вес брутто упаковки уровень 1 | 0.032 кг |
| Упаковка EAN уровня 1 | 6417019393544 |
| Классификации | |
| Код классификации товара | кью |
| Категория WEEE | 5. Небольшое оборудование (без внешнего размера более 50 см) |
