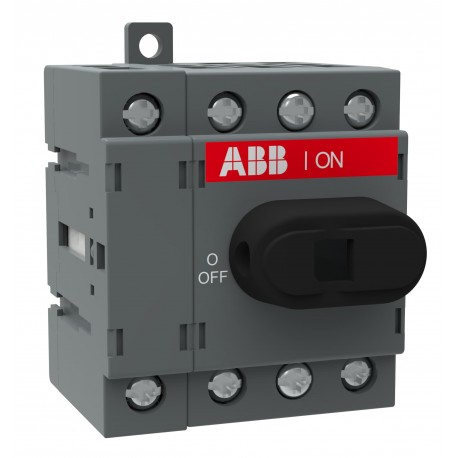

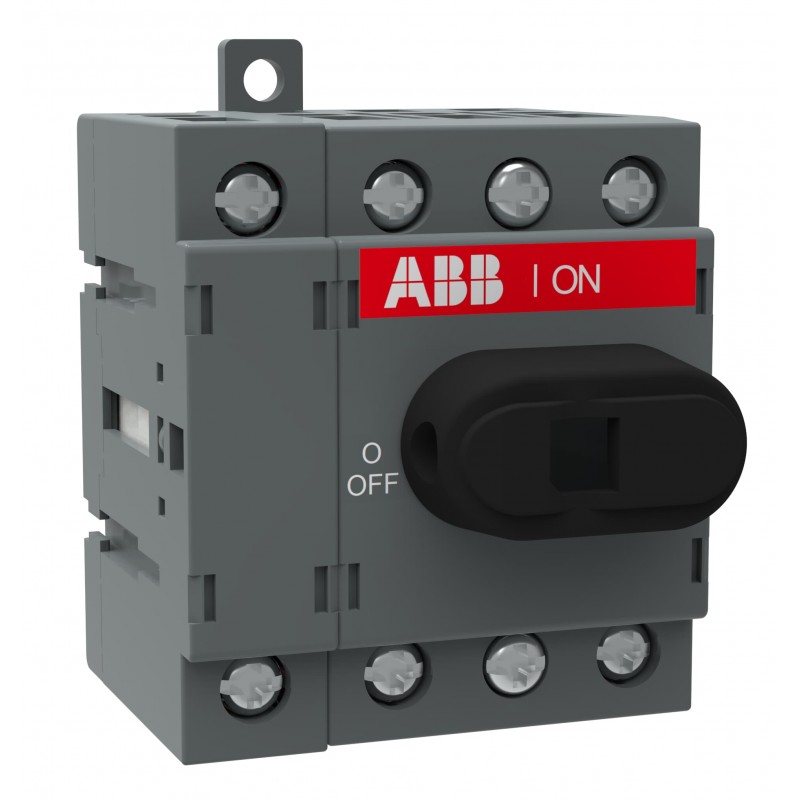

1SCA104832R1001 ABB Выключатель разъединитель OT16F4N1
1SCA104832R1001
ABB
Выключатель разъединитель OT16F4N1
OT16F4N1 разъединитель
OT16F4N1 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| Круговое значение | |
|---|---|
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Информация об окружающей среде | 1СКК301262Д0201 |
| Экологическая декларация продукции - EPD | 1СКК301278Д0201 |
| Декларация REACH | 1SCC011021D0201 |
| Информация о RoHS | 1SCC011020D0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Экологическая прозрачность | |
| Экологическая декларация продукции - EPD | 1СКК301278Д0201 |
| упорядочение | |
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85365080 |
| Страна происхождения | Финляндия (FI) |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1SCC301020C0201 |
| Инструкции и руководства | 1СКК301052М0006 |
| Механические чертежи | 1СКК301709Ф0001 |
| 1СКК301708Ф0001 | |
| OT16-40F4N1.igs | |
| Экологическая декларация продукции - EPD | 1СКК301278Д0201 |
| Размеры | |
| Ширина нетто продукта | 48 мм |
| Высота нетто продукта | 68 мм |
| Глубина / длина нетто продукта | 56 мм |
| Вес нетто продукта | 0,125 кг |
| технический | |
| Номинальный рабочий ток AC-21A (Iми) | (380 ... 415 В) 16 А |
| (500 В) 16 А | |
| (690 В) 16 А | |
| Номинальный рабочий ток AC-22A (Iми) | (380 ... 415 В) 16 А |
| (500 В) 16 А | |
| (690 В) 16 А | |
| Номинальный рабочий ток AC-23A (Iми) | (380 ... 415 В) 16 А |
| (500 В) 16 А | |
| (690 В) 10 А | |
| Номинальная рабочая мощность AC-23A (Pми) | (220 ... 240 В) 3 кВт |
| (400 ... 415 В) 7,5 кВт | |
| (500 В) 7,5 кВт | |
| (690 В) 7,5 кВт | |
| Обычный тепловой ток свободного воздуха (IЙ) | Θ = 40 °C 25 A |
| Обычный тепловой ток (Iтем) | Полностью закрытый 25 A |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | 8 кВ |
| Оценка теплоизоляционного напряжения (Uя) | в соответствии с IEC/EN 60664-1 750 В |
| Номинальное рабочее напряжение | Главный контур 750 В |
| Номинальная мощность короткого замыкания (Iсм) | (690 В) 0,71 кА |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | за 1 с 0,5 кА |
| Потери мощности | при номинальных рабочих условиях на полюс 0,3 Вт |
| Степень загрязнения | 3 |
| Тип ручки | Ручка |
| Ручка и вал не входят в комплект поставки | |
| Четвертая поул-позиция | Левая сторона |
| Тип четвертого полюса | Коммутируемый - Одновременная функция |
| Механизм управления переключателями | Механизм поверх переключателя |
| Расстояние между фазами | Стандарт |
| Положение линейных клемм | Верхний вхо - Нижний выход |
| Нижний вх - Верхний выход | |
| Режим работы | Передняя эксплуатация |
| Стандарты | IEC 60947-3 / UL 508 / CSA C22.2 No 14 |
| Специальные функции | Нет |
| Тип монтажа | Монтаж основания |
| Количество полюсов | 4 |
| Сечение кабеля | Cu 0,75 ... 10 мм² |
| Степень защиты | Входная IP20 |
| Тип терминала | Винт терминалы |
| Момент затяжки | согласно МЭК 60947-1 0,8 Н·м |
| Механическая прочность | 20000 |
| Тип блокировки | Нет |
| Технический UL/CSA | |
| Максимальное рабочее напряжение UL/CSA | 600 В |
| Рейтинг ампера | 20 А |
| Номинальная мощность UL/CSA | (110 ... 120 В переменного тока) однофазный 1 л.с. |
| (240 В переменного тока) Однофазный 2 л.с. | |
| (440 ... 480 В переменного тока) однофазный 5 л.с. | |
| (550 ... 600 В переменного тока) однофазный 7,5 л.с. | |
| (220 ... 240 V AC) Три фазы 5 л.с. | |
| (440 ... 480 V AC) Три фазы 10 л.с. | |
| (550 ... 600 В переменного тока) Трехфазный 10 л.с. | |
| Момент затяжки | согласно МЭК 60947-1 0,8 Н·м |
| Момент затяжки UL/CSA | 7 дюйм·фунт |
| экологический | |
| Статус RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Информация об окружающей среде | 1СКК301262Д0201 |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК011025Д0201 |
| Сертификаты и декларации | |
| Сертификат A2L – IEC | 1СКК301335Д0201 |
| Декларация соответствия - CE | 1СКК301166Д2703 |
| Декларация REACH | 1SCC011021D0201 |
| Сертификат UL | Сертификат ULus OT16-80 |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 67 мм |
| Уровень пакета 1 Глубина / Длина | 79 мм |
| Высота пакета 1-го уровня | 61 мм |
| Вес брутто пакета 1-го уровня | 0,14 кг |
| Пакет EAN уровня 1 | 6417019389769 |
| Классификации | |
| Классификационный код объекта | кью |
| ИДВТ 7 | EC000216 - Разъединитель выключателя |
| ИДВТ 8 | EC000216 - Разъединитель выключателя |
| ИДВТ 9 | EC000216 - Выключатель-разъединитель (низковольтный) |
| eКласс | V11.1 : 27371403 |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 750 V |
| Rated operating voltage (EF001435) | 750 V |
| Rated permanent current Iu (EF001389) | 25 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 16 A |
| Rated permanent current at AC-21, 400 V (EF009165) | 16 A |
| Rated short-time withstand current lcw (EF007050) | 0.5 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 7.5 kW |
| Switching power at 400 V (EF009166) | 7.5 kW |
| Number of poles (EF001391) | 4 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Suitable for distribution board installation (EF007262) | Yes |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Degree of protection (IP), front side (EF003118) | IP20 |
| Degree of protection (NEMA) (EF011959) | Other |
