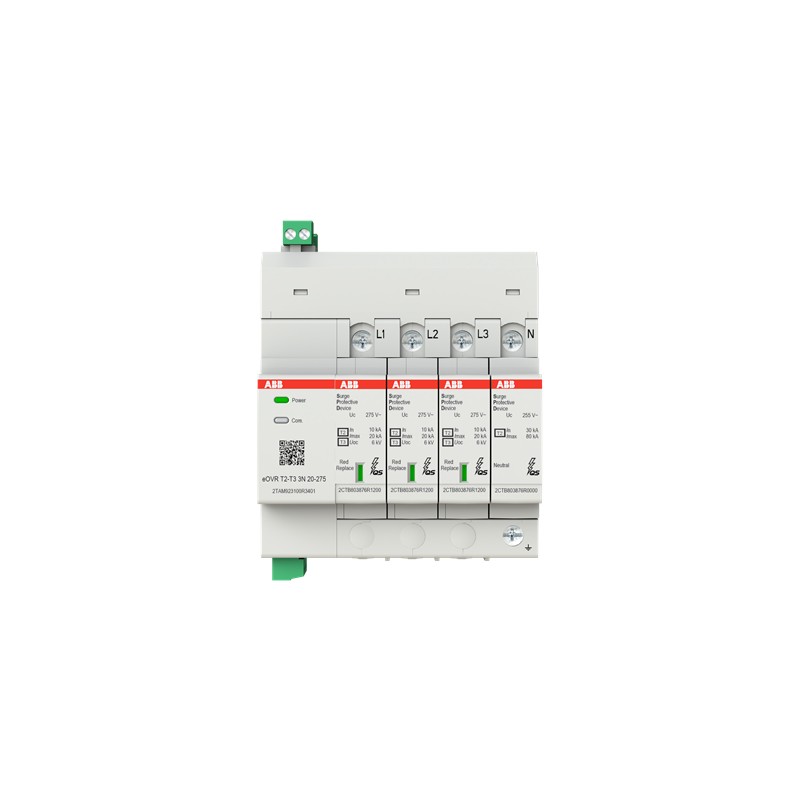

2TAM923100R3401 ABB Конверт eOVRT2-T33N20-275 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

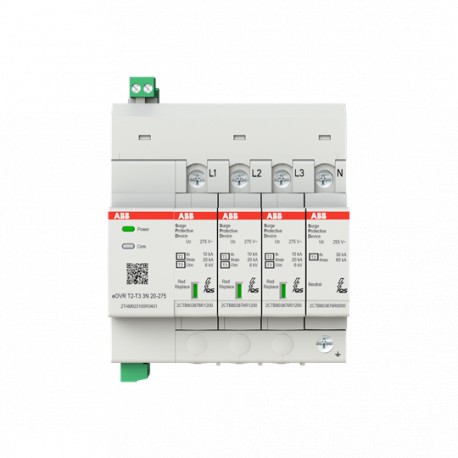

2TAM923100R3401 ABB Конверт eOVRT2-T33N20-275

2TAM923100R3401

ABB

Конверт eOVRT2-T33N20-275

Цифровое устройство защиты от перенапряжений

Подробнее


Заземление и молниезащита > Устройство защиты от перенапряжения для систем энергоснабжения

Другие модульные устройства

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,547.50
Цена за единицу: $1,547.50
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


АББ ЭкоСолюшнс
АББ ЭкоСолюшнсда
Уровень пригодности продукта к вторичной переработке в соответствии с EN45555Расчет на замыкание контуров ресурсов - Стандарт EN45555 - 45,1 %
Целевая группа ABB по сбору отходов на свалкеНеопасные отходы не отправляются на свалку
Повышение энергоэффективности для клиентовЭффективность процесса - продукт улучшает/оптимизирует процесс
Эффективность процессов - Продукт способствует повышению устойчивости и надежности операций клиентов
Увеличенный срок службы продуктаДолговечность продукта
Модульность продукта
Инструкции по разборке в конце срока службы9АКК108470А3994
Экологическая декларация продукции - EPD9АКК108470А1870
технический
Тип распределительной системы низкого напряженияТТ
ТН-С
Подходит дляДля защиты систем от переходного перенапряжения (молнии)
Номинальное напряжение переменного тока системы (Uo)230 /400 В
Максимальное непрерывное рабочее напряжение (Uдо)(Л-ПЭ) 275 В
Испытательное значение временного перенапряжения (UT)(Л-Н) 337 В
(Н-ПЭ) 1200 В
Оценка емкости для нарушения короткого замыкания (Ics)100 кА
Ток разрядаНоминальный (8 / 20 μс) 5 кА
I (макс., 8 / 20 μс) 20 кА
Устойчивость к короткому замыканию Icc100 кА
Класс разрядникаII
III
Количество защищаемых опор4
Количество полюсов3ПЗ Н
Положение нейтральных клеммНаправо
Стандартная коробка передачЗрительный
ВерсияПлагин
Тип продуктаКонтроль качества
Предоставляемые опцииКонтроль: Счетчик перенапряжений Прогноз окончания срока службы SPD Состояние резервного копирования в восходящем потоке Статус SPD Температура окружающей среды Номинальное напряжение Амплитуда всплеска напряжения Время всплеска напряжения Тревога: Мигающий светодиод на передней лицевой стороне Ток утечки Перенапряжение Пониженное напряжение Состояние резервного копирования в восходящем потоке Нарушение срока службы MOV Статус SPD
Функция профилактического обслуживанияНет
Индикатор состоянияда
Размер предохранителя4 модульных интервала
электрический
Оценка напряжения (UР)230 V AC
Уровень защиты по напряжению (вверх)(N-PE) 1,4 кВ
(Л-Н) 1,4 кВ
Соответствие материалов
Декларация RoHS9АКК108466А8539
Информация о RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Дата RoHS20220927
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108468А3363
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
WEEE B2C / B2BБизнес для потребителя
экологический
Степень защитыIP20
Максимально допустимая рабочая высотаБез понижения 2000 м
Размеры
Ширина в количестве модульных интервалов5.5
Ширина нетто продукта98,5 мм
Высота нетто продукта130 мм
Глубина / длина нетто продукта65,3 мм
Вес нетто продукта0,694 кг
техника
Данные EPLAN9AAF622779_EPLAN
упорядочение
Единицы 1-го уровня пакетакоробка 1 шт.
Вес брутто пакета 1-го уровня0.779 кг
Сертификаты и декларации
Декларация соответствия - CE9АКК108466А8539
Установка
Инструкции и руководства9АКК108466А7634
Тип монтажаDIN-рейка
Популярные загрузки
Механические чертежи9АКК108466А7395
9АКК108466А7402
Внешние классификации и стандарты
ИДВТ 9EC000941 - Устройство защиты от перенапряжений для систем электропитания
ИДВТ 10EC000941 - Устройство защиты от перенапряжений для систем электропитания
eКлассВерсия 11.0 : 27130805
Классификационный код объекта141ПКС
СтандартыIEC 61643-11 / GB/T 18802.1 / NB/T 10284 / EN 61000-6-2 / EN 61000-6-3

ETIM for 2TAM923100R3401 Earthing, lightning and surge protection (EC000941)
Характеристика Значение
System configuration DC (EF009926) No
System configuration IT (EF009927) No
System configuration TN (EF009928) Yes
System configuration TN-C (EF009929) No
System configuration TN-C-S (EF009933) No
System configuration TN-S (EF009930) Yes
System configuration TT (EF009931) Yes
System configuration other (EF009932) No
Number of conductors (without earthing) (EF001148) 4
Nominal discharge surge current (8/20) (EF004214) 5 kA
Max. discharge surge current (8/20) (EF012274) 5 kA
Nominal voltage AC (EF004220) 230 V
Max. continuous voltage AC (EF004198) 275 V
Voltage protection level L-N (EF004236) 1.4 kV
Voltage protection level N-PE (EF008796) 1.4 kV
Max. overcurrent protection device, parallel connection (fuse) (EF015962) 125 A
Short-circuit breaking capacity (Isccr) (EF012627) 100 kA
Integrated backup fuse (EF008797) No
Leakage-current free (EF016002) Yes
Mounting method (EF000003) Other
Construction size (EF002566) 4 modular spacing
Max. conductor cross section solid (solid, stranded) (EF008827) 25 mm²
Max. conductor cross section flexible (fine-strand) (EF008828) 25 mm²
With remote signalling contact (EF000422) No
Signalling at the device (EF004241) Optic
Category type 2 (EF004230) Yes
Degree of protection (IP) (EF005474) IP20

Datasheet - PDF

▲
