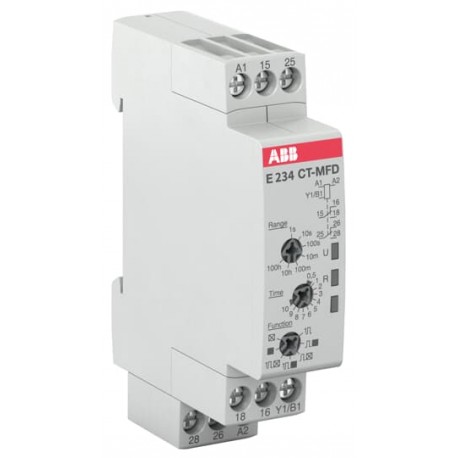

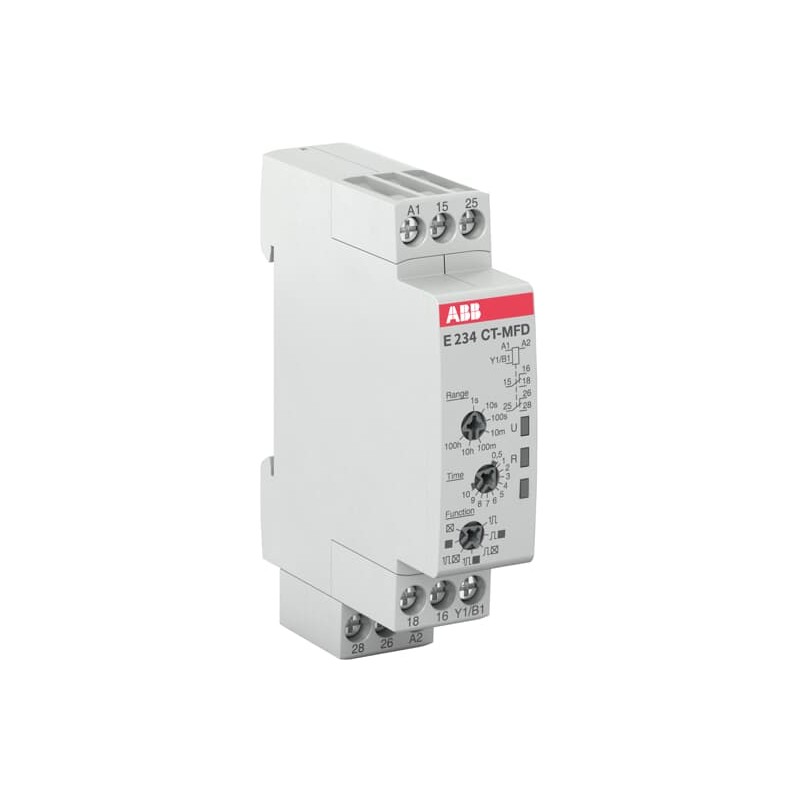

1SVR500020R1100 ABB Таймер E234CT-MFD.21 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SVR500020R1100 ABB Таймер E234CT-MFD.21

1SVR500020R1100

ABB

Таймер E234CT-MFD.21

CT-MFD.21 Реле времени, многофункциональное 2c/o, 12-240VAC/DC

Подробнее


Другие модульные устройства

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    КТ-МФД.21
  • Идентификатор продукта:
    1СВР500020R1100
  • EAN:
    4016779657662
  • Описание каталога:
    CT-MFD.21 Реле времени, многофункциональное 2c/o, 12-240VAC/DC
  • Длинное описание:
    CT-MFD.21 представляет собой многофункциональное электронное реле времени из диапазона таймеров CT-D. Он обеспечивает 7 функций синхронизации с 7 временными диапазонами от 0,05 с до 100 ч. Это временное реле работает с номинальным управляющим напряжением питания 12 - 240 В AC / DC и имеет выход 2 c/o (SPDT) с контактами, рассчитанными на 250 В / 5 А. Управляющий вход работает с напряжением (неплавным) запуском.

упорядочение

  • EAN:
    4016779657662
  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    17.5миллиметр
  • Чистая высота продукта:
    80миллиметр
  • Чистая глубина продукта / Длина:
    63миллиметр
  • Чистый вес продукта:
    0.066кг

технический

  • Тип реле таймера:
    ON-Задержка
    OFF-Задержка
    Импульс ВК
    Импульс ВЫКЛ
    Мигалка Начиная с ON
    Мигалка Начиная с OFF
    Импульсный бывший
  • Временной диапазон:
    0.05 с ... 100 ч
  • Оценка напряжения управления поставками (Uсекунда):
    12 ... 240 В AC/DC
  • Оценка частоты (f):
    постоянный ток
    50 / 60 Гц
  • Выпуск:
    2 контакта ц/о (SPDT)
  • Тип терминала:
    Винт терминалы
  • Номинальный рабочий ток AC-12 (Iми):
    (230 В) 5 А
  • Оценка оперативного текущего AC-15 (Iми):
    (230 В) 3 А
  • Номинальный рабочий ток DC-12 (Iми):
    (24 В) 5 А
  • Оценка оперативного текущего DC-13 (Iми):
    (24 В) 1 А
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    Входная цепь 4 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    Входная / выходная схема 300 В
    Выходная схема 1 / Выходная схема 2 300 В
  • Степень защиты:
    Корпус IP50
    Терминалы IP20
  • Категория переготовки:
    III
  • Степень загрязнения:
    3
  • Защитные устройства короткого замыкания:
    Выходная схема NC - Предохранители типа F 6 A
    Выходная схема NO - Предохранители типа F 6 A
  • Соединительной емкости:
    Гибкий 1x 0.5 ... 2,5 мм²
    Гибкий 2x 0.5 ... 1,5 мм²
    Жесткий 1x 0.5 ... 4 мм²
    Жесткие 2x 0.5 ... 1,5 мм²
  • Затягивание крутящего момента:
    0.5 ... 0,8 Н·м
  • Длина проволоки:
    7 мм
  • Рекомендуемый водитель винта:
    Позидрив 1
    0,8 х 4
  • Позиция монтажа:
    1 ... 6
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Стандарты:
    CAN/CSA C22.2 No.14
    МЭК/EN 63000
    МЭК/EN 61812-1
    УЛ 508

Технический UL/CSA

  • Максимальное операционное напряжение UL/CSA:
    Выходная схема 300 В переменного тока
  • Контактный рейтинг UL/CSA:
    С300
  • Соединительную емкость UL/CSA:
    Гибкий 1x 18-14 AWG
    Гибкий 2x 18-16 AWG
    Жесткий 1x 20-12 AWG
    Жесткие 2x 20-16 AWG
  • Ужесточение крутящего момента UL/CSA:
    4.43 ... 7,08 дюйма·фунт

экологический

  • Температура окружающего воздуха:
    При эксплуатации -20 ... +60 °C
    Хранение -40 ... +85 °C
  • Максимальная допустимая эксплуатационая высота:
    Без понижения 2000 м
  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    89 мм
  • Пакет Уровень 1 Глубина / Длина:
    20 мм
  • Пакет Уровень 1 Высота:
    65 мм
  • Пакет Уровень 1 Валовой вес:
    0.079 кг
  • Пакет Уровень 1 EAN:
    4016779657662

Классификации

  • Код классификации объектов:
    к
  • ИДВТ 4:
    EC001439 - Реле таймера
  • ИДВТ 5:
    EC001439 - Реле таймера
  • ИДВТ 6:
    EC001439 - Реле таймера
  • ИДВТ 7:
    EC001439 - Реле таймера
  • ИДВТ 8:
    EC001439 - Реле таймера
  • eКласс:
    V11.0 : 27371605
  • UNSPSC:
    39121519
  • E-Number (Финляндия):
    2712819
  • E-Number (Швеция):
    4030176
