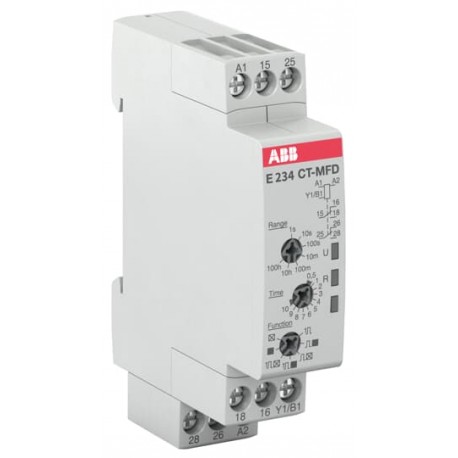

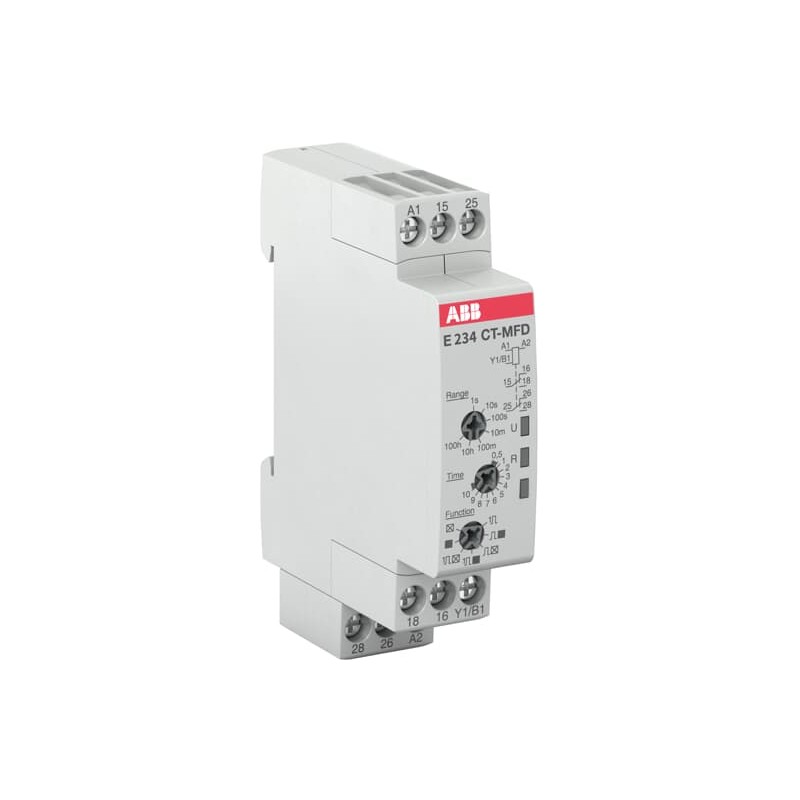

1SVR500020R1100 ABB Minuterie E234CT-MFD.21
Code: 1SVR500020R1100
Fabricant: ABB
Description:
Minuterie E234CT-MFD.21
CT-MFD.21 Time relay, multifunction 2c/o, 12-240VAC/DC
Catégories:
- ABB > D'autres appareils modulaires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- Commentaires
* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.
Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| Commande | |
|---|---|
| EAN | 4016779657662 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2CDC110004C0210_01 |
| Instructions et manuels | 1SVC500010M1000 |
| 1SVC500010M0000 | |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Données EPLAN | 9AAC201307_EPLAN |
| Dimensions | |
| Largeur nette du produit | 17.5 mm |
| Hauteur nette du produit | 80 mm |
| Profondeur/longueur nette du produit | 63 mm |
| Poids net du produit | 0.066 kg |
| Technique | |
| Type de relais temporisé | ON-Delay |
| OFF-Delay | |
| Impulse ON | |
| Impulse OFF | |
| Flasher Starting with ON | |
| Flasher Starting with OFF | |
| Pulse Former | |
| Plage de temps | 0.05 s ... 100 h |
| Tension d'alimentation de commande nominale (Us) | 12 ... 240 V AC/DC |
| Tension nominale de fonctionnement | Circuit auxiliaire 250 V |
| Fréquence nominale (f) | 50 / 60 Hz |
| DC | |
| Sortir | 2 C/O Contacts |
| Type de terminal | Bornes à vis |
| Courant de fonctionnement nominal AC-12 (Ie) | (230 V) 5 A |
| Courant de fonctionnement nominal AC-15 (Ie) | (230 V) 3 A |
| Courant de fonctionnement nominal DC-12 (Ie) | (24 V) 5 A |
| Courant de fonctionnement nominal DC-13 (Ie) | (24 V) 1 A |
| Tension nominale de tenue aux impulsions (Uimp) | Input Circuit 4 kV |
| Tension d'isolement nominale (Ui) | Input Circuit / Output Circuit 300 V |
| Output Circuit 1 / Output Circuit 2 300 V | |
| Degré de protection | Housing IP50 |
| Terminals IP20 | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dispositifs de protection contre les courts-circuits | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 6 A | |
| Capacité de connexion | Flexible 1x 0.5 ... 2.5 mm² |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 1.5 mm² | |
| Couple de serrage | 0.5 ... 0.8 N·m |
| Longueur de dénudage des fils | 7 mm |
| Tournevis recommandé | 0.8 x 4 |
| Pozidriv 1 | |
| Position de montage | 1 ... 6 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Normes | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Output Circuit 300 V AC |
| Indice de protection des contacts UL/CSA | C300 |
| Capacité de connexion UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-16 AWG | |
| Couple de serrage UL/CSA | 4.43 ... 7.08 in·lb |
| Service pilote UL/CSA | C300 |
| Inflammabilité selon UL94 | V-2 |
| Environnemental | |
| Température de l'air ambiant | Operation -20 ... +60 °C |
| Storage -40 ... +85 °C | |
| Altitude maximale de fonctionnement autorisée | Without Derating 2000 m |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SVD981001-4501 |
| Informations RoHS | 1SVD981001-4401 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006536 |
| Certificats et déclarations | |
| Certificat CCC | CCC_2019010303150608 |
| Certificat CQC | CQC2019010303150608 |
| Certificat cULus | cULus_20031209-E140448 |
| Déclaration de conformité - CCC | 2020980303000209 |
| Déclaration de conformité - CE | 1SVD981010-00 |
| Déclaration de conformité - UKCA | 1SVD981010-10 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 89 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 20 mm |
| Hauteur du niveau d’emballage 1 | 65 mm |
| Poids brut du colis niveau 1 | 0.079 kg |
| Code EAN du niveau d’emballage 1 | 4016779657662 |
| Code EAN du niveau d’emballage 2 | 4013614580222 |
| Classifications et normes externes | |
| Code de classification des objets | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Numéro E (Finlande) | 2712819 |
| Numéro E (Norvège) | 4187691 |
| Numéro E (Suède) | 4030176 |
