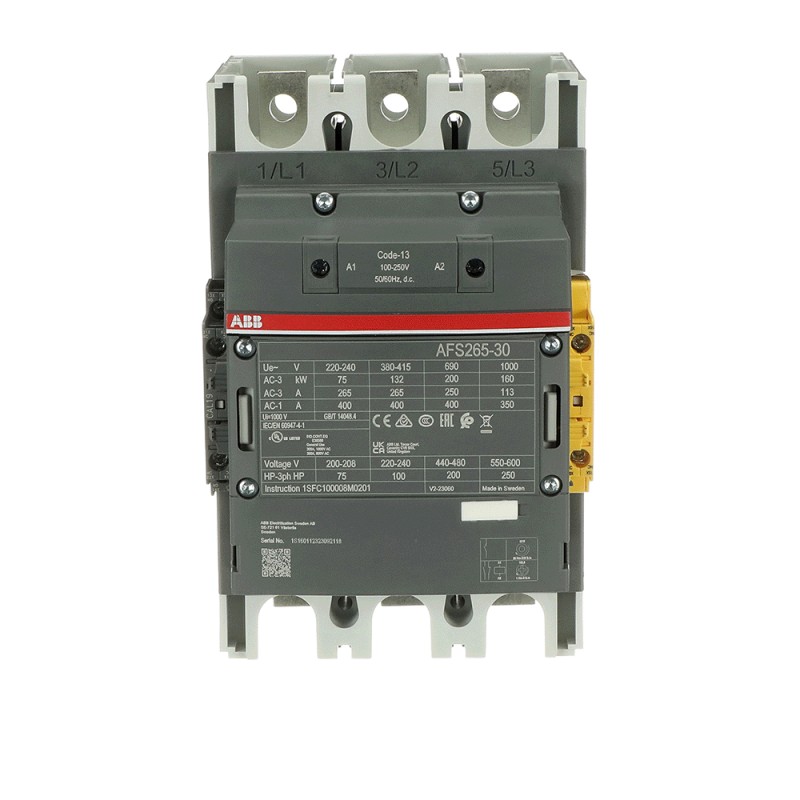

1SFL547082R1312 ABB АФС265-30-12-13 100-250 В Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SFL547082R1312 ABB АФС265-30-12-13 100-250 В

1SFL547082R1312

ABB

АФС265-30-12-13 100-250 В

АФС265-30-12-13

Подробнее


Низковольтное оборудование > Силовой контактор, AC переключение

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,520.84
Цена за единицу: $1,520.84
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    АФС265-30-12-13
  • Идентификатор продукта:
    1SFL547082R1312
  • EAN:
    7320500541470
  • Описание каталога:
    АФС265-30-12-13
  • Длинное описание:
    AFS265-30-12-13 представляет собой 3-полюсный контактор 1000 В IEC или 600 В UL с предварительно установленным 1 левым (1 N.O + 1 N.C.) и фиксированным 1 правым (1 N.C.) вспомогательными контактными блоками с соединениями главных цепей, управляющими двигателями до 132 кВт / 400 В переменного тока (AC-3) или 200 л.с. / 480 В UL и коммутационными цепями питания до 400 А (AC-1) или 350 А UL общего назначения. Контакторы AFS могут быть легко интегрированы в системы производителя машин в соответствии с основными стандартами EN ISO 13849 и EN 62061, гарантируя безопасное использование ваших машин и оборудования. Легко идентифицируемый желтый вспомогательный контактный блок с низким энергопотреблением обеспечивает цепи обратной связи по состоянию, необходимые для обеспечения безопасности машин. Благодаря технологии автофокусировки контактор имеет широкий диапазон управляющего напряжения (100-250 В, 50/60 Гц и постоянного тока), управляя большими колебаниями управляющего напряжения, снижая энергопотребление панели и обеспечивая четкую работу в нестабильных сетях. Кроме того, встроена защита от перенапряжения, что обеспечивает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким ассортиментом аксессуаров.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    140миллиметр
  • Чистая глубина продукта / Длина:
    180миллиметр
  • Чистая высота продукта:
    225миллиметр
  • Чистый вес продукта:
    4кг

технический

  • Количество основных контактов НЕТ:
    3
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    1
  • Количество вспомогательных контактов NC:
    2
  • Оценка оперативного напряжения:
    Главная трасса 1000 V
  • Оценка частоты (f):
    Основная схема 50 / 60 Гц
  • Обычный тепловой ток свободного воздуха (IЙ):
    в соответствии с IEC 60947-4-1, Открытые контакторы Θ = 40 °C 400 А
  • Оценка операционного текущего AC-1 (Iми):
    (1000 В) 40 °C 350 A
    (1000 В) 60 °C 300 А
    (1000 В) 70 °C 240 А
    (690 В) 40 °C 400 А
    (690 В) 60 °C 350 А
    (690 В) 70 °C 290 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 60 °C 265 А
    (440 В) 60 °C 265 А
    (500 В) 60 °C 250 А
    (690 В) 60 °C 250 А
    (1000 В) 60 °C 113 А
    (380 / 400 В) 60 °C 265 А
    (220 / 230 / 240 В) 60 °C 265 А
  • Оценка оперативной мощности AC-3 (Pми):
    (415 В) 132 кВт
    (440 В) 160 кВт
    (500 В) 200 кВт
    (690 В) 200 кВт
    (1000 В) 160 кВт
    (380 / 400 В) 132 кВт
    (220 / 230 / 240 В) 75 кВт
  • Номинальная разрывная способность AC-3:
    8 х Ie AC-3
  • Номинальная производительность AC-3:
    10 x Ie AC-3
  • Защитные устройства короткого замыкания:
    Предохранители типа gG 500 А
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 2120 A
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 400 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 865 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 2650 A
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 1224 А
  • Максимальная емкость разрыва:
    cos phi = 0,45 (cos phi = 0,35 для Ie > 100 А) при 440 В 3800 А
    cos phi = 0,45 (cos phi = 0,35 для Ie > 100 А) при 690 В 3300 А
  • Максимальная частота электрического переключения:
    (AC-1) 300 циклов в час
    (AC-2 / AC-4) 150 циклов в час
    (AC-3) 300 циклов в час
  • Оценка операционного текущего DC-1 (Iми):
    (110 В) 2 полюса последовательно, 40 °C 350 A
    (220 В) 3 полюса последовательно, 40 °C 350 A
  • Рейтинговый операционный ток DC-3 (Iми):
    (110 В) 2 полюса последовательно, 40 °C 350 A
    (220 В) 3 полюса последовательно, 40 °C 350 A
  • Рейтинговый операционный ток DC-5 (Iми):
    (110 В) 2 полюса последовательно, 40 °C 350 A
    (220 В) 3 полюса последовательно, 40 °C 350 A
  • Оценка теплоизоляционного напряжения (Uя):
    acc. в IEC 60947-4-1 и VDE 0110 (Gr.C) 1000 V
    acc. к UL/CSA 600 V
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    Основная цепь 8 кВ
  • Механическая долговечность:
    5 миллионов
  • Максимальная частота механических коммутов:
    300 циклов в час
  • Ограничения эксплуатации катушки:
    (согласно МЭК 60947-4-1) 0,85 x Uc Мин. ... 1.1 x Uc Макс. (при θ ≤ 70 °C)
  • Высокое напряжение цепи управления (Uдо):
    50 Гц 100 ... 250 В
    60 Гц 100 ... 250 В
    Dc Операция 100 ... 250 В
  • Потребление катушек:
    Удержание при макс. номинальном напряжении цепи управления 50 Гц 17,5 В·А
    Удержание при макс. номинальном напряжении цепи управления 60 Гц 17,5 В·А
    Удержание на максимальном номинальном напряжении цепи управления DC 3 Вт
    Втягивание при максимальном номинальном напряжении цепи управления 50 Гц 385 В·А
    Втягивание при максимальном номинальном напряжении цепи управления 60 Гц 385 В·А
    Втягивание при макс. номинальном напряжении цепи управления DC 410 Вт
  • Время работы:
    Между обесточиванием катушки и открытием контакта NO 37 ... 47 мс
    Между возбуждением катушки и закрытием контакта NO 25 ... 55 мс
  • Соединительной емкости основной цепи:
    Гибкий 2 x 70 ... 185 мм²
    Жесткий Al-Cable 1 x 185 ... 240 мм²
    Жесткий медный кабель 2 x 70 ... 185 мм²
  • Вспомогательная цепь подключения:
    Гибкий с Ferrule 2x 0,75 ... 2,5 мм2
    Гибкий с изолированным Ferrule 2x 0.75 ... 2,5 мм2
    Гибкий 2x0.75 ... 2,5 мм²
    Твердые 2 х 1 ... 4 мм2
    На мели 1 х 1 .... 4 мм²
  • Степень защиты:
    присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
    согласно IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP00
  • Тип терминала:
    Основная схема: Бары

Технический UL/CSA

  • NEMA Размер:
    5
  • Номинальный ток NEMA:
    270 А
  • Номинальная мощность NEMA:
    (200 В переменного тока) Трехфазный 75 л.с.
    (230 В переменного тока) Трехфазный 100 л.с.
    (460 В переменного тока) Трехфазный 200 л.с.
    (575 В переменного тока) Трехфазный 200 л.с.
  • Максимальное операционное напряжение UL/CSA:
    Главная цепь 600 V
  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 350 А
  • Рейтинг лошадиных сил UL/CSA:
    (200 ... 208 В переменного тока) Трехфазный 75 л.с.
    (220 ... 240 В переменного тока) Трехфазный 100 л.с.
    (440 ... 480 В переменного тока) Трехфазный 200 л.с.
    (550 ... 600 В переменного тока) Трехфазный 250 л.с.

экологический

  • Температура окружающего воздуха:
    Близко к контактору, оснащенному тепловым реле O / L (0,85 ... 1.1 Uc) -25 ... 50 °С
    Близко к контактору без теплового реле O/L (0,85 ... 1.1 Uc) -40 ... 70 °С
    Близко к контактору для хранения -40... 70 °С
  • Максимальная допустимая эксплуатационая высота:
    Без дерации 3000 м
  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.

Круговое значение

  • АББ ЭкоСолюции:
    да
  • Циркулярные принципы проектирования Коэффициент вторичной переработки:
    Конструкция для замыкания контуров ресурсов - стандарт EN45555 - 76,3 %
  • Инструкции по окончанию срока службы:
    1SFC100112M0001
  • Группа отходов на свалку Цель:
    Неопасные отходы отправляются на свалку, где нет альтернативного варианта в пределах 100 км от объекта
  • Повышение эффективности использования ресурсов для клиентов:
    Эффективность продукта - продукт считается более энергоэффективным по сравнению с аналогичным продуктом на рынке или более старыми продуктами из той же линейки
  • Устойчивое содержание материала:
    Переработанный металл - 33 %

Экологическая прозрачность

Сертификаты и декларации

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    263 мм
  • Пакет Уровень 1 Глубина / Длина:
    203 мм
  • Пакет Уровень 1 Высота:
    289 мм
  • Пакет Уровень 1 Валовой вес:
    4,7 кг
  • Пакет Уровень 1 EAN:
    7320500541470

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 4:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 5:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 8:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371003
  • UNSPSC:
    39121529
  • Гранулярный код категории IDEA (IGCC):
    4755 >> контакторы
  • E-Number (Финляндия):
    3709019

ETIM for 1SFL547082R1312 Low-voltage industrial controls and switchgear (EC000066)
Характеристика Значение
Rated control supply voltage AC 50 Hz (EF003978) 100 V
Rated control supply voltage AC 60 Hz (EF003979) 100 V
Rated control supply voltage DC (EF003980) 100 V
Voltage type for actuating (EF008242) AC/DC
Rated operation current Ie at AC-1, 400 V (EF001393) 400 A
Rated operation current Ie at AC-3, 400 V (EF001392) 265 A
Rated operation power at AC-3, 400 V (EF001364) 132 kW
Rated operation power NEMA (EF011960) 74.5700 kW
Modular version (EF001126) No
Number of auxiliary contacts as normally open contact (EF001376) 1
Number of auxiliary contacts as normally closed contact (EF001377) 2
Type of electrical connection of main circuit (EF006819) Screw connection
Number of normally closed contacts as main contact (EF001375) 0
Number of normally open contacts as main contact (EF001374) 3
