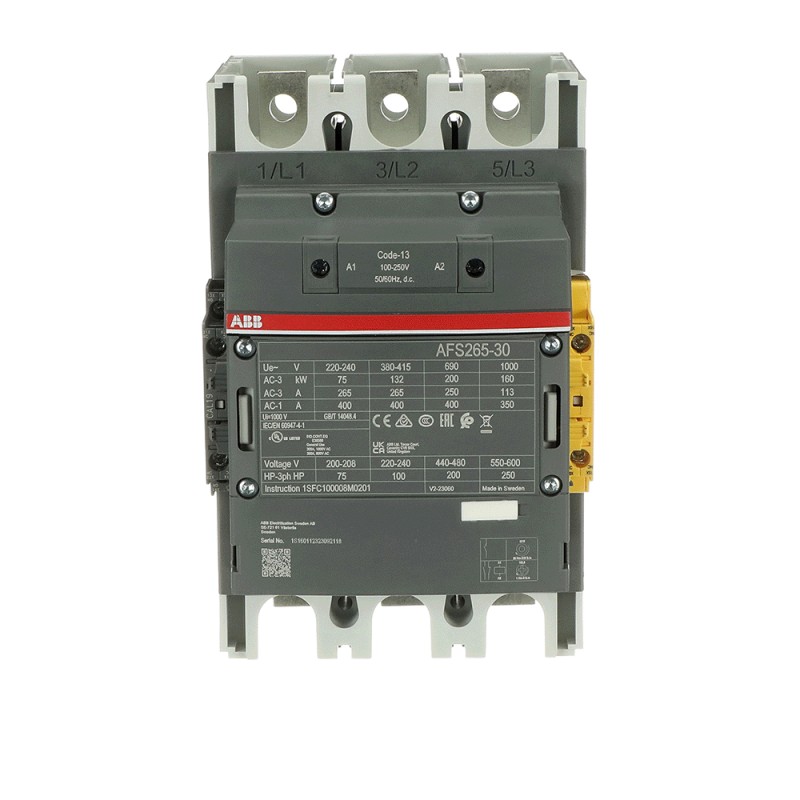

ABB 1SFL547082R1312 1SFL547082R1312 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL547082R1312 ABB AFS265-30-12-13 100-250V

Artikel-Nr.: 1SFL547082R1312

Hersteller: ABB

Beschreibung:

AFS265-30-12-13 100-250V
SafetySchütz, 132 kW, 100-250 V 50/60 Hz / DC, Hiko: 1S+2Ö, Schienenanschlüsse für Sicherheitsanwendungen

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
  • ABB > Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.271,21 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC412761_EPLAN
Datenblatt, technische Information1SBC100214C0202
Datenblatt, technische Information (Teil 2)1SAC200017M0002
Montage- und Betriebsanleitung1SFC100008M0201
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)140 mm
Tiefe (Netto-Abmessung)180 mm
Höhe (Netto-Abmessung)225 mm
Nettogewicht4 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner2
Anzahl Pole3P
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 400 A
Bemessungsbetriebsstrom AC-1 (Ie)(1000 V, 40 °C) 350 A
(1000 V, 60 °C) 300 A
(1000 V, 70 °C) 240 A
(690 V, 40 °C) 400 A
(690 V, 60 °C) 350 A
(690 V, 70 °C) 290 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 60 °C) 265 A
(440 V, 60 °C) 265 A
(500 V, 60 °C) 250 A
(690 V, 60 °C) 250 A
(1000 V, 60 °C) 113 A
(380/400 V, 60 °C) 265 A
(220/230/240 V, 60 °C) 265 A
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 2-polig in Reihe, 40 °C 350 A
(220 V) 3-polig in Reihe, 40 °C 350 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 2-polig in Reihe, 40 °C 350 A
(220 V) 3-polig in Reihe, 40 °C 350 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 2-polig in Reihe, 40 °C 350 A
(220 V) 3-polig in Reihe, 40 °C 350 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 132 kW
(440 V) 160 kW
(500 V) 200 kW
(690 V) 200 kW
(1000 V) 160 kW
(380/400 V) 132 kW
(220/230/240 V) 75 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
KurzschlussschutzeinrichtungVorsicherung Typ gG 500 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 2120 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 400 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 865 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 2650 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 1224 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 3800 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 3300 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-2 / AC-4) 150 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer5 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
Gleichstrombetrieb 100 ... 250 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 17.5 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 17.5 V·A
Haltewert bei max. Bemessungssteuerspannung DC 3 W
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 385 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 385 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 410 W
Verlustleistungbei Bemessungsbedingungen pro Pol 14 W
Betriebszeitzwischen Spulenentregung und Öffnen des Schließerkontakts 37 ... 47 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 25 ... 55 ms
Anschlussmöglichkeit-Hauptstromkreisflexibel 2 x 70 ... 185 mm²
starre Al-Leitung 1 x 185 ... 240 mm²
starre Cu-Leitung 2 x 70 ... 185 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel 2x0.75 ... 2.5 mm²
starr 2 x 1 ... 4 mm²
mehrdrähtig 1 x 1 .... 4 mm²
Anschlussmöglichkeitflexibel 2 x 70 ... 185 mm²
starre Al-Leitung 1 x 185 ... 240 mm²
starre Cu-Leitung 2 x 70 ... 185 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP00
Empfohlener SchraubendreherHauptstromkreis M10
Steuerstromkreis M3.5
Steuerstromkreis 5.5
Steuerstromkreis Nr. 2 Pozidriv
AnzugsdrehmomentKabelöse 28 N·m
Hauptstromkreis 22 ... 43 N·m
AnschlussartHauptstromkreis: Schiene
ProduktnameSchütz
Technische Daten UL/CSA
NEMA Größe5
Dauerstrombewertung NEMA270 A
Nennleistung NEMA(200 V AC) dreiphasig 75 Hp
(230 V AC dreiphasig) 100 Hp
(460 V AC dreiphasig) 200 Hp
(575 V AC dreiphasig) 200 Hp
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 350 A
Nennleistung UL/CSA(200 ... 208 V AC dreiphasig) 75 hp
(220 ... 240 V AC dreiphasig) 100 hp
(440 ... 480 V AC dreiphasig) 200 hp
(550 ... 600 V AC dreiphasig) 250 hp
Strom bei Vollast (Motoren)(200 ... 208 V AC dreiphasig) 221 A
(220 ... 240 V AC dreiphasig) 248 A
(440 ... 480 V AC dreiphasig) 240 A
(550 ... 600 V AC dreiphasig) 242 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 50 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 70 °C
(in Schütznähe bei Lagerung) -40 ... 70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenNicht gefährlicher Abfall wird nur dann auf einer Deponie entsorgt, wenn es innerhalb von 100 km um die Anlage keine alternative Entsorgungsmöglichkeit gibt.
Demontageanleitung für End-of-Life-Produkte1SFC100112M0002
Umweltprodukterklärung - EPD1SFC100104D0201
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.3 %
Nachhaltiger Materialanteil (Gewicht in %)recyceltes Metall - 33 %
Zertifikate und Deklarationen
CB ZertifikatSE-89316
CQC ZertifikatCQC2014010304676670
Konformitätserklärung - CCC2020980304001305
Konformitätserklärung - CE2CMT2018-005695
Konformitätserklärung - UKCA2CMT2020-006125
EAC Zertifikat1SFC101360D1101
SUVA-Zertifikat2CMT2019-005858
UL Zertifikat20121217-E36588
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1263 mm
Länge Verpackungseinheit 1203 mm
Höhe Verpackungseinheit 1289 mm
Bruttogewicht Verpackungseinheit 14.7 kg
EAN Verpackungseinheit 17320500541470
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4755 >> Schützen
E-Nummer (Finnland)3709019

ETIM for 1SFL547082R1312 Niederspannungsschaltgeräte (EC000066)

MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert100 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert100 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert100 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393)
Merkmalswert400 A
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392)
Merkmalswert265 A
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert132 kW
MerkmalsnameBemessungsbetriebsleistung NEMA (EF011960)
Merkmalswert74.5700 kW
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert2
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameAnzahl der Öffner als Hauptkontakte (EF001375)
Merkmalswert0
MerkmalsnameAnzahl der Schließer als Hauptkontakte (EF001374)
Merkmalswert3
