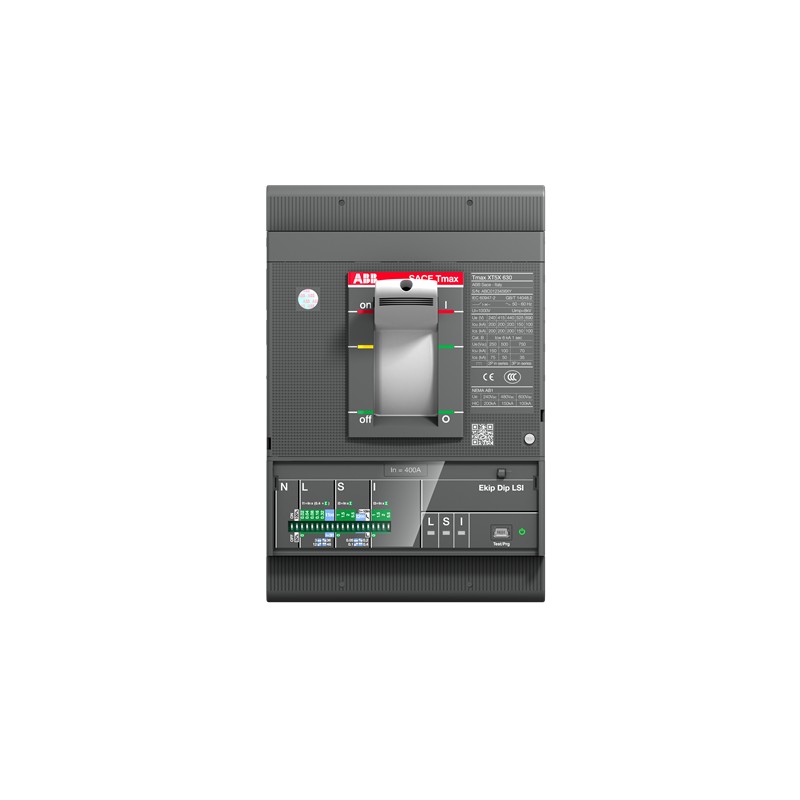

1SDA100507R1 ABB XT5H 400 экип м погружение ЛЮ в 320А 3п ф ф ф
1SDA100507R1
ABB
XT5H 400 экип м погружение ЛЮ в=320А 3п ф ф ф
Низковольтное оборудование > Силовой автоматический выключатель для трансформаторов/генераторов защиты/установка
Литой корпус " Isomax - Tmax "
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| АББ ЭкоСолюшнс | |
|---|---|
| АББ ЭкоСолюшнс | да |
| Целевая группа ABB по сбору отходов на свалке | UL 2799 Доступна проверка отсутствия отходов на свалке |
| Инструкции по разборке в конце срока службы | 9АКК108468А2354 |
| Экологическая декларация продукции - EPD | 9АКК108468А1899 |
| 9АКК108468А9748 | |
| Уровень пригодности продукта к вторичной переработке в соответствии с EN45555 | Конструкция для замыкания контуров ресурсов - стандартная EN45555 - 59,6 % |
| Соответствие материалов | |
| Декларация REACH | 9АКК108466А1425 |
| Декларация RoHS | 9АКК108466А1424 |
| Информация о RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Закон о контроле за токсичными веществами (TSCA) | 9АКК108467А8326 |
| SCIP | 114b50fa-34d8-4d8a-876b-66e39e290944 Китай |
| Упрощенный SCIP | d0e3a6a2-6979-42b3-8ec4-1802081f8922 Эстония |
| 4777ee98-824d-43f8-84e6-7d39bc8a1a12 Греция | |
| 2db13e2b-4451-48a3-81ba-52af7d5a02f4 Франция | |
| 0f9eb450-1878-412c-b9d0-7d0ce0bd976d Германия | |
| 977ed4bf-2856-4d01-bcb7-012f1ef902d1 Болгария | |
| a059741d-7e87-4a52-a4e1-84aee8f08682 Польша | |
| fbd5a3e8-bc0b-4fbe-baf7-b9ac48dd1311 Франция | |
| a868a7a3-33e6-45f4-be82-7336dee86d92 Швеция | |
| 192e14a4-6fbe-4576-a190-c110ae1dabe3 Бельгия | |
| 655e4bf3-2d85-4035-8413-d9d4b6c28bbc Германия | |
| a7b6b12a-3054-40bc-a434-1231dc05547e Венгрия | |
| b69e8db4-669e-43a6-8c83-f5df7571f759 Нидерланды | |
| 0741dec0-7c72-415d-ae6a-393327be2e12 Польша | |
| 0126a300-9c81-46da-9d1c-4544081e7a0e Швеция | |
| 329cf1e4-6210-4b63-bb6c-0ce96b2dcea2 Германия | |
| 35195ae3-fd3f-4984-bbc1-ead74404ca32 Норвегия | |
| 7e81b9bd-7859-47ed-b24f-80ab4bde4fe3 Чехия | |
| f0dd6e6f-ea9f-45e8-979f-62b8a18b2aac Хорватия | |
| e267858c-e299-4b19-a0c4-1c8206b421ce Финляндия | |
| 73df3fbd-a7d5-4924-9952-61f093ad96fe Польша | |
| f7ec23eb-07b4-434b-80f6-6aa4a4935996 Дания | |
| 1cef7cab-bdf3-4447-ab20-d6540bc35923 Испания | |
| 14a0e970-a580-42ac-a83a-89c097efca2d Германия | |
| 36ae165f-34d6-46d3-a6bc-6c6effc41ca2 Венгрия | |
| bff0281c-494f-4be7-b38b-85ca7ed1d29c Германия | |
| 792f27bd-df2f-4346-a2cf-722ac9e72ce0 Португалия | |
| 366a39a0-b16b-4fd3-bf30-67bfa9741258 Бельгия | |
| экологический | |
| Информация об окружающей среде | 9АКК108467А6707 |
| упорядочение | |
| Код заказа США и Канада | XT5HE332ALFF000XXX |
| Номер Е (Норвегия) | 4380314 |
| EAN | 8056221005845 |
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85362090 |
| Размеры | |
| Ширина нетто продукта | 140 мм |
| Высота нетто продукта | 205 мм |
| Глубина / длина нетто продукта | 103,5 мм |
| Вес нетто продукта | 4,82 кг |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 250 мм |
| Высота пакета 1-го уровня | 245 мм |
| Уровень пакета 1 Глубина / Длина | 285 мм |
| Вес брутто пакета 1-го уровня | 5.308 кг |
| Пакет EAN уровня 1 | 8056221005845 |
| Дополнительная информация | |
| Тип связанного автоматического выключателя | Защита мотора |
| Основной тип продукта | SACE Tmax XT |
| Наименование продукта | Формованный выключатель цепи случая |
| Тип продукта | Автоматический выключатель |
| Версия | фа |
| Габаритный чертеж САПР | 1СДХ002065А1115 |
| 1СДХ002065А1131 | |
| технический | |
| Тип тока | переменный ток |
| Электрическая прочность | 7000 цикл |
| 60 циклов в час | |
| Механическая прочность | Цикл 20000 года |
| 120 циклов в час | |
| Количество полюсов | 3P |
| Заказать несколько | 1 шт. |
| Потери мощности | 11,6 Вт |
| Рейтинговый ток (Iн) | 320 А |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | 8 кВ |
| Оценка теплоизоляционного напряжения (Uя) | 1000 V |
| Номинальное рабочее напряжение | 690 V AC |
| Оценка емкости для нарушения короткого замыкания (Ics) | (220 В переменного тока) 100 кА |
| (230 V AC) 100 кА | |
| (240 В переменного тока) 100 кА | |
| (380 В переменного тока) 70 кА | |
| (415 В переменного тока) 70 кА | |
| (440 В переменного тока) 65 кА | |
| (500 В переменного тока) 50 кА | |
| (525 V AC) 50 кА | |
| (690 В переменного тока) 40 кА | |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | 5 кА |
| Оценка Ultimate короткого замыкания Нарушение емкости (iкуб) | (220 В переменного тока) 100 кА |
| (230 V AC) 100 кА | |
| (240 В переменного тока) 100 кА | |
| (380 В переменного тока) 70 кА | |
| (415 В переменного тока) 70 кА | |
| (440 В переменного тока) 65 кА | |
| (500 В переменного тока) 50 кА | |
| (525 V AC) 50 кА | |
| (690 В переменного тока) 40 кА | |
| Оцененный непрерывный ток (iu) | 400 А |
| Отпускать | Экип М. Дип Лю |
| Тип выпуска | эль |
| Уровень защиты от короткого замыкания | ч |
| Стандарты | IEC60947-2 |
| Подтип | ХТ5 |
| Тип подключения терминала | фронт |
| Сертификаты и декларации | |
| Техническое описание, Техническая информация | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Декларация соответствия - CE | 9АКК107680А2824 |
| Механические чертежи | 1СДХ002011А1101 |
| Монтажная схема | 1СДМ000005А1001 |
| Инструкции и руководства | 1СДХ002011А1001 |
| Внешние классификации и стандарты | |
| ИДВТ 9 | EC000228 - Выключатель силовой цепи для защиты от trafo/generator/installation |
| ИДВТ 10 | EC000228 - Выключатель силовой цепи для защиты от trafo/generator/installation |
| Классификационный код объекта | кью |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| eКласс | V11.1 : 27370409 |
| Характеристика | Значение |
|---|---|
| Rated permanent current Iu (EF001389) | 320 A |
| Rated voltage (EF003977) | 690 V |
| Overload release current setting (EF002336) | 128.0 A |
| Adjustment range undelayed short-circuit release (EF007131) | 1920 A |
| Integrated earth fault protection (EF007296) | No |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Device construction (EF008240) | Built-in device fixed built-in technique |
| Suitable for DIN rail (top hat rail) mounting (EF007250) | No |
| DIN rail (top hat rail) mounting optional (EF008904) | No |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| With switched-off indicator (EF007006) | No |
| With integrated under voltage release (EF001390) | No |
| Number of poles (EF001391) | 3 |
| Position of connection for main current circuit (EF006671) | Front |
| Type of control element (EF006976) | Toggle |
| Complete device with protection unit (EF008906) | Yes |
| Motor drive integrated (EF006697) | No |
| Motor drive optional (EF007386) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
