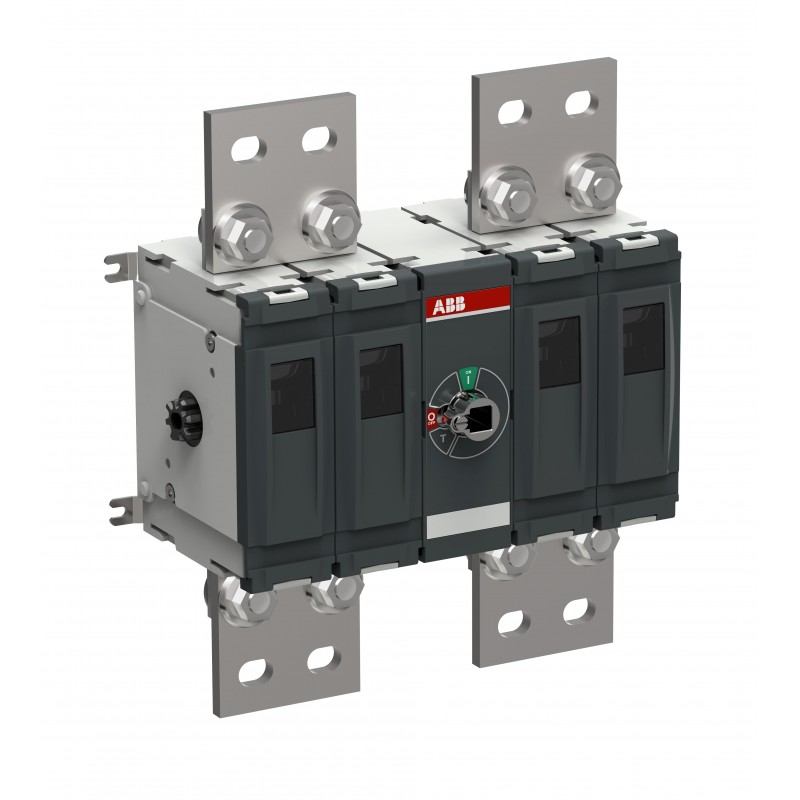

1SCA161286R1001 ABB Выключатель разъединителя постоянного тока OTDC1000F22 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA161286R1001 ABB Выключатель разъединителя постоянного тока OTDC1000F22

1SCA161286R1001

ABB

Выключатель разъединителя постоянного тока OTDC1000F22

Полностью оптимизированный четырехполюсный выключатель-разъединитель постоянного тока для фотоэлектрических электростанций 1000 В, охватывающих диапазон тока 315-1000 А. Новая конструкция предлагает как уменьшение размера, так и повышение эффективности и производительности. Четырехполюсный коммутатор постоянного тока 1000 В помогает производителям повысить эффективность системы. Компактные размеры новой линейки OTDC позволяют производителям уменьшить размеры комбайновых коробок и инверторов. Основные характеристики этого конкретного типа OTDC: Разъединение двойной фотоэлектрической цепи, одобренной в соответствии с IEC 60947-1, -3

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,204.80
Цена за единицу: $1,204.80
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОТДК1000Ф22
Идентификатор продукта:
1SCA161286R1001
EAN:
6417019913889
Описание каталога:
OTDC1000F22 DC Выключатель-разъединитель
Длинное описание:
Полностью оптимизированный четырехполюсный выключатель-разъединитель постоянного тока для фотоэлектрических электростанций 1000 В, охватывающих диапазон тока 315-1000 А. Новая конструкция предлагает как уменьшение размера, так и повышение эффективности и производительности. Четырехполюсный коммутатор постоянного тока 1000 В помогает производителям повысить эффективность системы. Компактные размеры новой линейки OTDC позволяют производителям уменьшить размеры комбайновых коробок и инверторов. Основные характеристики этого конкретного типа OTDC: Разъединение двойной фотоэлектрической цепи, одобренной в соответствии с IEC 60947-1, -3
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363090
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1СЦ301022С0201
Инструкции и руководства:N n1SCC301102M0201
Монтажная схема:N n1SCC301046K0201

Размеры

Размер рамы продукта:
м
Чистая ширина продукта:
255,5 мм

10.1 дюйма
Чистая высота продукта:
211 мм

8.3 дюйма
Чистая глубина продукта / Длина:
135 мм

5.3 дюйма
Чистый вес продукта:
9.7 кг

21,3 фунта

технический

Конфигурация подключения:
Одноцепной 6c, 6g
Номинальный рабочий ток DC-21B (Iми):
(1000 В) 1000 А
Обычный тепловой ток свободного воздуха (IЙ):
1000 А
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка оперативного напряжения:
1000 V
Номинальная мощность короткого замыкания (Iсм):
(1000 В постоянного тока) 10 кА
Оцененный короткий ток выдержки (Icw):
(1000 В постоянного тока) 10 кА

за 1 с 10 кА
потери мощности:
при номинальных рабочих условиях на полюс 32 Вт
Тип ручки:
Ручка и вал не входят в комплект поставки
Диаметр шафта:
12 мм

0.47 дюйма
Переключатели Рабочего механизма:
Механизм между полюсами

22 (Между полюсами)
Расположение линейных терминалов:
Верхний вхо - Нижний выход

Нижний вх - Верхний выход
Режим работы:
Фронтальный
Стандарты:
МЭК 60947-1, -3
Специальные функции:
Нет
Тип монтажа:
Базовый монтаж
Количество цепей:
1
Количество поляков:
4
Ширина терминала:
30 мм

1.2 дюйма
Использование:
Фотоэлектрический
Категория использования:
Переключение резистивных нагрузок, в том числе умеренных перегрузок - эпизодическое срабатывание (DC-21B)

Переключение одиночных фотоэлектрических струн без обратных и избыточных токи (DC-PV1)

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Сертификат CCC:N nCQC2019010302206498
Декларация соответствия - CE:N n1СЦ301227Д2702
Сертификат DNV GL:N n1SCC301231D0201
Инструкции и руководства:N n1SCC301102M0201
Информация RoHS:N n1СЦ301227Д2701

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
270 мм

10.6 дюйма
Пакет Уровень 1 Глубина / Длина:
310 мм

12.2 дюйма
Пакет Уровень 1 Высота:
200 мм

7.9 дюйма
Пакет Уровень 1 Валовой вес:
10 кг

22 фунта
Пакет Уровень 1 EAN:
6417019913889

Классификации

Код классификации объектов:
кью
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
N n
'

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
