> ABB>ручные переключатели>1SCA138221R1001 ABB Выключатель разъединителя OT160GT40
ANUNCIAR
Предыдущий товар Следующий продукт

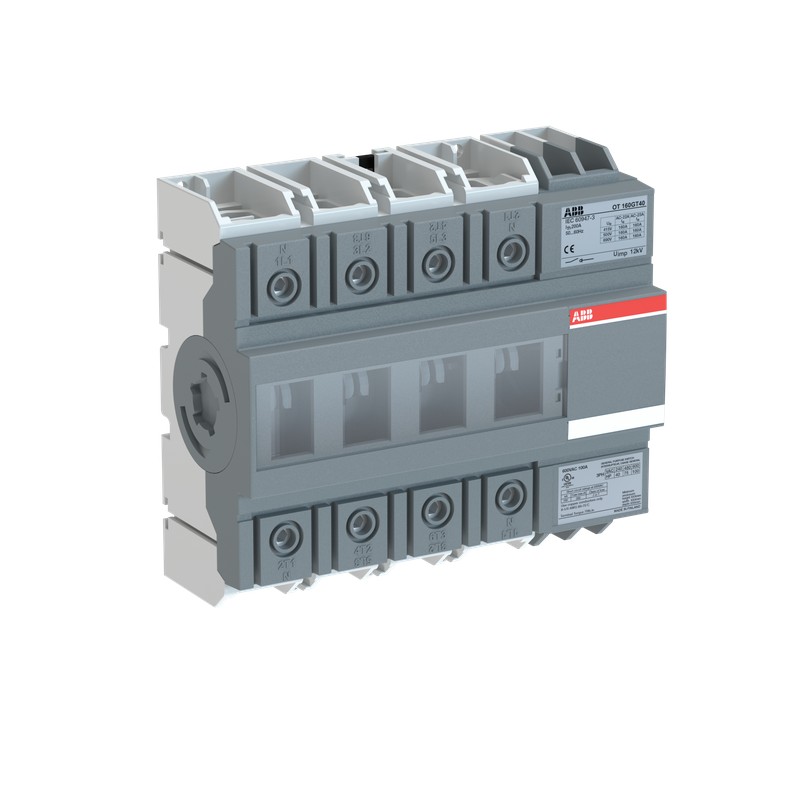

1SCA138221R1001 ABB Выключатель разъединителя OT160GT40 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA138221R1001 ABB Выключатель разъединителя OT160GT40

1SCA138221R1001

ABB

Выключатель разъединителя OT160GT40

4-полюсный, с передним управлением, дверной переключатель-диконнектор с защищенными клеммами зажима, ручка и вал не включены

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $280.52
Цена за единицу: $280.52
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОТ160ГТ40
Идентификатор продукта:
1SCA138221R1001
EAN:
6417019666297
Описание каталога:
OT160GT40 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
4-полюсный, с передним управлением, дверной переключатель-диконнектор с защищенными клеммами зажима, ручка и вал не включены
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC301018B0201
Инструкции и руководства:N n1SCC301089M0204

Размеры

Чистая ширина продукта:
150 мм
Чистая высота продукта:
130 мм
Чистая глубина продукта / Длина:
75 мм
Чистый вес продукта:
1 кг

технический

Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 160 А

(500 В) 160 А

(690 В) 160 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 160 А

(500 В) 160 А

(690 В) 160 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 160 А

(500 В) 160 А

(690 В) 160 А
Номинальная рабочая мощность AC-23A (Pми):
(220 ... 240 В) 45 кВт

(400 ... 415 В) 75 кВт

(500 В) 90 кВт

(690 В) 132 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 160 A
Обычный тепловой ток (Iтем):
Полностью закрытый 160 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(690 В) 12 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 4 кА
Номинальный условный ток короткого замыкания (Inc):
(690 В) 30 килоампер RMS

(690 В) 500 В;24 килоампер rms
потери мощности:
при номинальных рабочих условиях на полюс 6,5 Вт
Степень загрязнения:
3
Тип ручки:
Ручка и вал не входят в комплект поставки
Четвертая поул-позиция:
Правая сторона
Тип четвертого полюса:
Коммутируемый - Одновременная функция
Переключатели Рабочего механизма:
Механизм на конце переключателя

40 (правая сторона)
Расстояние между фазами:
Стандарт
Расположение линейных терминалов:
Верхний вхо - Нижний выход

Нижний вх - Верхний выход
Режим работы:
Передний и боковой управляемый
Стандарты:
МЭК 60947-3 / УЛ 98 / ККА С22.2 NO4
Специальные функции:
Нет
Тип монтажа:
Дверной монтаж
Количество поляков:
4
Сечение кабеля:
Cu 10...70 мм²
Степень защиты:
Входная IP20
Тип терминала:
Винт терминалы
Затягивание крутящего момента:
согласно IEC 60947-1 6 Н·м
Механическая долговечность:
20000
Тип замка:
Нет

Технический UL/CSA

Максимальное операционное напряжение UL/CSA:
600 В
Рейтинг лошадиных сил UL/CSA:
(240 В переменного тока) Однофазный 20 л.с.

(440 ... 480 В переменного тока) Однофазный 30 л.с.
Ампере Рейтинг UL/CSA:
125 А
Ужесточение крутящего момента UL/CSA:
53 дюйма·фунт

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n1СЦ301210Д2701
Сертификат DNV GL:N n1СЦ301174Д0204
Инструкции и руководства:N n1SCC301089M0204
Сертификат UL:N nСертификат cULus OT160G

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
160 мм

6.3 дюйма
Пакет Уровень 1 Глубина / Длина:
244 мм

9.6 дюйма
Пакет Уровень 1 Высота:
96 мм

3.8 дюйма
Пакет Уровень 1 Валовой вес:
1,1 кг

2,4 фунта
Пакет Уровень 1 EAN:
6417019666297

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
N n
'

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
