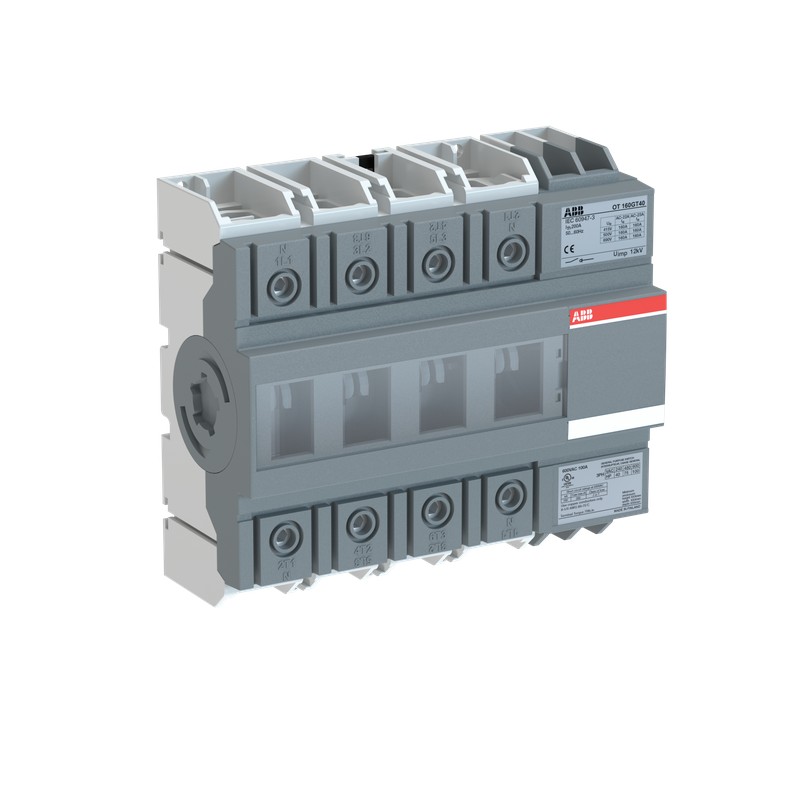

1SCA138221R1001 ABB Sezionatore OT160GT40
1SCA138221R1001
ABB
Sezionatore OT160GT40
OT160GT40 SWITCH-DISCONNECTOR
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC301116M0201 |
| Informazioni ambientali | 1SCC301267D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301281D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301089M0204 |
| Disegni meccanici | OT160GT4_model.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC301281D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC301267D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 150 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 75 mm |
| Peso netto prodotto | 1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 160 mm |
| 6.3 in | |
| Profondità imballo livello 1 | 244 mm |
| 9.6 in | |
| Altezza imballo livello 1 | 96 mm |
| 3.8 in | |
| Peso lordo imballo livello 1 | 1.1 kg |
| 2.4 lb | |
| EAN imballo livello 1 | 6417019666297 |
| Dati tecnici | |
| Sezione cavo | Cu 10 ... 70 mm² |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 160 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Tipo di maniglia | Handle and shaft not included |
| Durata meccanica | 20000 |
| Tipo di montaggio | Door mounting |
| Numero di poli | 4P |
| Modalità operativa | Front and Side |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (200 A fuse, 500 V) 100 kA |
| (200 A fusibile, 690 V) 50 kA | |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 45 kW |
| (400 ... 415 V) 75 kW | |
| (500 V) 90 kW | |
| (690 V) 132 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 12 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 4 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Comando | Mechanism at the End of the Switch |
| 40 (Right Side) | |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V |
| Amperaggio UL/CSA | 125 A |
| Portata UL/CSA | (240 V AC) Monofase 20 Hp |
| (440 ... 480 V AC) Monofase 30 Hp | |
| Coppia di serraggio | secondo IEC 60947-1 6 N·m |
| Coppia di serraggio UL/CSA | 53 in·lb |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301336D0201 |
| Certificato ATEX | No certification needed |
| Dichiarazione di conformità - CE | 1SCC301210D2701 |
| DNV GL Certificate | 1SCC301174D0204 |
| Certificato UL | cULus certificate OT160G |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
