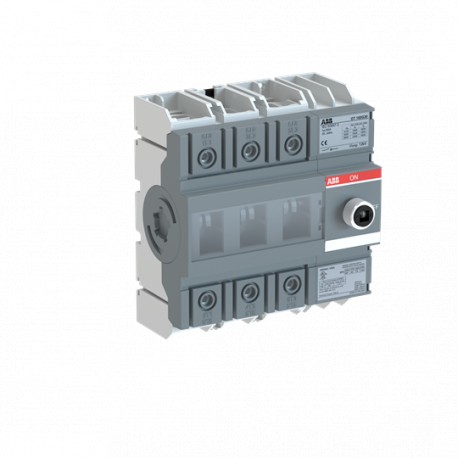

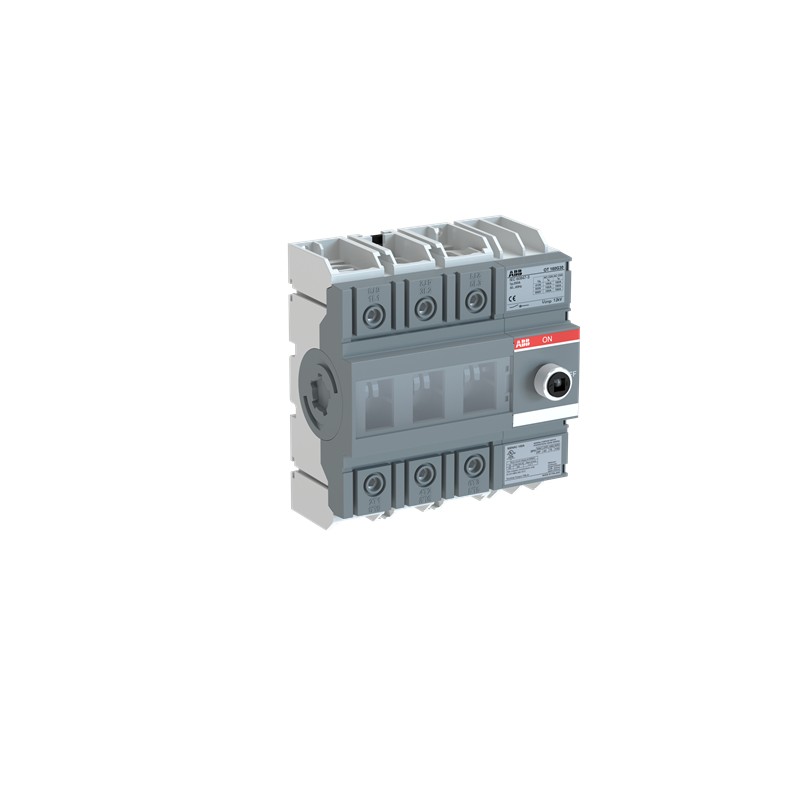

1SCA138207R1001 ABB Выключатель разъединителя OT160G30 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA138207R1001 ABB Выключатель разъединителя OT160G30

1SCA138207R1001

ABB

Выключатель разъединителя OT160G30

3-полюсный, с передним управлением, установленный на базе переключатель-диконнектор с защищенными клеммами зажима, ручкой и валом не включены

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $136.70
Цена за единицу: $136.70
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОТ160Г30
Идентификатор продукта:
1SCA138207R1001
EAN:
6417019666174
Описание каталога:
OT160G30 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
3-полюсный, с передним управлением, установленный на базе переключатель-диконнектор с защищенными клеммами зажима, ручкой и валом не включены
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC301018B0201
Инструкции и руководства:N n1SCC301089M0204

Размеры

Чистая ширина продукта:
123 мм
Чистая высота продукта:
130 мм
Чистая глубина продукта / Длина:
73 мм
Чистый вес продукта:
0,8 кг

технический

Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 160 А

(500 В) 160 А

(690 В) 160 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 160 А

(500 В) 160 А

(690 В) 160 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 160 А

(500 В) 160 А

(690 В) 160 А
Номинальная рабочая мощность AC-23A (Pми):
(220 ... 240 В) 45 кВт

(400 ... 415 В) 75 кВт

(500 В) 90 кВт

(690 В) 132 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 160 A
Обычный тепловой ток (Iтем):
Полностью закрытый 160 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(690 В) 12 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 4 кА
Номинальный условный ток короткого замыкания (Inc):
(690 В) 30 килоампер RMS

(690 В) 500 В;24 килоампер rms
потери мощности:
при номинальных рабочих условиях на полюс 6,5 Вт
Степень загрязнения:
3
Тип ручки:
Ручка и вал не входят в комплект поставки
Переключатели Рабочего механизма:
Механизм на конце переключателя

30 (правая сторона)
Расстояние между фазами:
Стандарт
Расположение линейных терминалов:
Верхний вхо - Нижний выход

Нижний вх - Верхний выход
Режим работы:
Передний и боковой управляемый
Стандарты:
МЭК 60947-3 / УЛ 98 / ККА С22.2 NO4
Специальные функции:
Нет
Тип монтажа:
Монтаж основания
Количество поляков:
3
Сечение кабеля:
Cu 10...70 мм²
Степень защиты:
Входная IP20
Тип терминала:
Винт терминалы
Затягивание крутящего момента:
согласно IEC 60947-1 6 Н·м
Механическая долговечность:
20000
Тип замка:
Нет

Технический UL/CSA

Максимальное операционное напряжение UL/CSA:
600 В
Рейтинг лошадиных сил UL/CSA:
(240 В переменного тока) Однофазный 20 л.с.

(440 ... 480 В переменного тока) Однофазный 30 л.с.
Ампере Рейтинг UL/CSA:
125 А
Ужесточение крутящего момента UL/CSA:
53 дюйма·фунт

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n1СЦ301210Д2701
Сертификат DNV GL:N n1СЦ301174Д0204
Инструкции и руководства:N n1SCC301089M0204
Сертификат UL:N nСертификат cULus OT160G

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
160 мм

6.3 дюйма
Пакет Уровень 1 Глубина / Длина:
244 мм

9.6 дюйма
Пакет Уровень 1 Высота:
96 мм

3.8 дюйма
Пакет Уровень 1 Валовой вес:
0,9 кг

1,9 фунта
Пакет Уровень 1 EAN:
6417019666174

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
UNSPSC:
39122233
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
N n
'

ETIM for 1SCA138207R1001 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated operating voltage (EF001435) 1000 V
Rated permanent current Iu (EF001389) 160 A
Rated permanent current at AC-23, 400 V (EF011777) 160 A
Rated permanent current at AC-21, 400 V (EF009165) 160 A
Rated short-time withstand current lcw (EF007050) 4 kA
Rated operation power at AC-23, 400 V (EF007027) 75 kW
Switching power at 400 V (EF009166) 75 kW
Conditioned rated short-circuit current Iq (EF001444) 50 kA
Number of poles (EF001391) 3
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Complete device in housing
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) No
Type of electrical connection of main circuit (EF006819) Screw connection
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) Other

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
