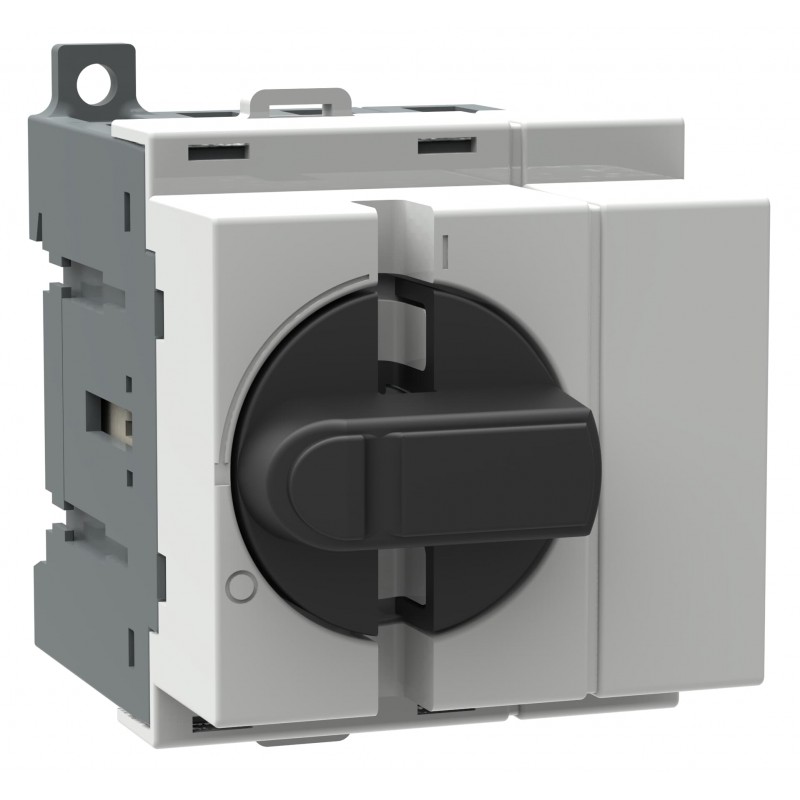

1SCA022497R0570 ABB Выключатель OT40M4
1SCA022497R0570
ABB
Выключатель OT40M4
Переключатель отключатель OT40M4
4-полюсный, передний, базовый, DIN-железнодорожный монтируемый коммутатор-диконнектор с защищенными зажимными терминалами, ручкой и валом не включены, подходит для распределительной доски с 45-мм слотами
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
OT40M4
Идентификатор продукта:
1SCA022497R0570
Ean:
6417019158419
Описание каталога:
OT40M4 КОММУТАТОР-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
4-полюсный, передний, базовый, DIN-железнодорожный монтируемый коммутатор-диконнектор с защищенными зажимными терминалами, ручкой и валом не включены, подходит для распределительной доски с 45-мм слотами
Заказ
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)
Популярные загрузки
Лист данных, техническая информация:N n1SCC301020C0201
Инструкции и руководства:N n1SCC301052M0006
Механические рисунки:N nOT16M4.stp
Размеры
Чистая ширина продукта:
68 мм
Чистая высота продукта:
48 мм
Чистая глубина продукта / Длина:
73 мм
Чистый вес продукта:
0,125 кг
Технические
Рейтинговый операционный ток AC-21A (IE):
(380 ... 415 V) 40 A
Рейтинговый операционный ток AC-22A (IE):
(380 ... 415 V) 40 A
(500 В) 40 А
(690 V) 40 A
Рейтинговый операционный ток AC-23A (IE):
(380 ... 415 V) 23 A
(500 В) 23 А
(690 V) 12 A
Оценка эксплуатационой мощности AC-23A (PE):
(220 ... 240 В) 5,5 кВт
(400 ... 415 В) 11 кВт
(500 В) 11 кВт
(690 V) 11 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q q 40 КК 40 A
Обычный тепловой ток (ITeh):
Полностью закрытый 40 A
Рейтинговый импульс выдерживает напряжение (UImp):
8 кВ
Оценка теплоизоляционного напряжения (UЯ):
присоединиться к IEC/EN 60664-1 750 V
Оценка оперативного напряжения:
Главная трасса 750 V
Оценка емкости для создания короткого замыкания (IСм):
(690 V) 0,71 кА
Оцененный короткий ток выдержки (ICw):
для 1 с 0,5 кА
Потеря мощности:
в рейтинговых условиях эксплуатации на полюс 1,6 Вт
Степень загрязнения:
3
Тип ручки:
Ручка и вал не включены
Четвертая поул-позиция:
Правая сторона
Тип четвертого полюса:
Переключено - Одновременная функция
Механизм работы коммутаторов:
Механизм в верхней части коммутатора
Расстояние между фазами:
Стандартный
Положение линейных терминалов:
Вверху - снизу
Внизу в - Сверху
Режим работы:
Передняя эксплуатация
Стандарты:
IEC 60947-3 / UL 508 / CSA C22.2 No 14
Специальные функции:
Нет
Тип монтажа:
Базовый монтаж
Количество поляков:
4
Кабельное сечение:
Cu 0.75...10 мм2
Степень защиты:
Передняя IP20
Тип терминала:
Винт терминалы
Затягивание крутящего момента:
acc. IEC 60947-1 0,8 Нм
Механическая долговечность:
20000
Тип блокировки:
Нет
Технический UL/CSA
Рейтинг лошадиных сил UL/CSA:
(110 ... 120 V AC) Одиночная фаза 2 л.с.
(240 V AC) Одноместный этап 5 л.с.
(440 ... 480 V AC) Одиночная фаза 10 л.с.
(550 ... 600 V AC) Одиночная фаза 15 л.с.
(220 ... 240 V AC) Три фазы 10 л.с.
(440 ... 480 V AC) Три фазы 20 л.с.
(550 ... 600 V AC) Три фазы 25 л.с.
Экологических
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Экологическая информация:N n1SCC301183D0201
Сертификаты и декларации (номер документа)
Декларация соответствия - CE:N n1SCC301166D2703
Экологическая информация:N n1SCC301183D0201
Инструкции и руководства:N n1SCC301052M0006
Информация RoHS:N n1SCC301183D0202
Информация о контейнерах
Пакет Уровня 1 Единицы:
1 шт.
Уровень пакета 1 Ширина:
86 мм
Пакет Уровень 1 Глубина / Длина:
103 мм
Пакет Уровень 1 Высота:
82 мм
Пакет Уровень 1 Валовой вес:
0,14 кг
Пакет Уровень 1 EAN:
6417019158419
Классификации
Код классификации объектов:
Q
ИДВТ 5:
EC000216 - Коммутатор-разъединитель
ИДВТ 6:
EC000216 - Коммутатор-разъединитель
ИДВТ 7:
EC000216 - Коммутатор-разъединитель
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
E-Number (Финляндия):
3601202
E-Number (Швеция):
2102722
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 750 V |
| Rated operating voltage (EF001435) | 750 V |
| Rated permanent current Iu (EF001389) | 40 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 23 A |
| Rated permanent current at AC-21, 400 V (EF009165) | 40 A |
| Rated short-time withstand current lcw (EF007050) | 0.5 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 11 kW |
| Switching power at 400 V (EF009166) | 11 kW |
| Number of poles (EF001391) | 4 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Suitable for distribution board installation (EF007262) | Yes |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Degree of protection (IP), front side (EF003118) | IP20 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
