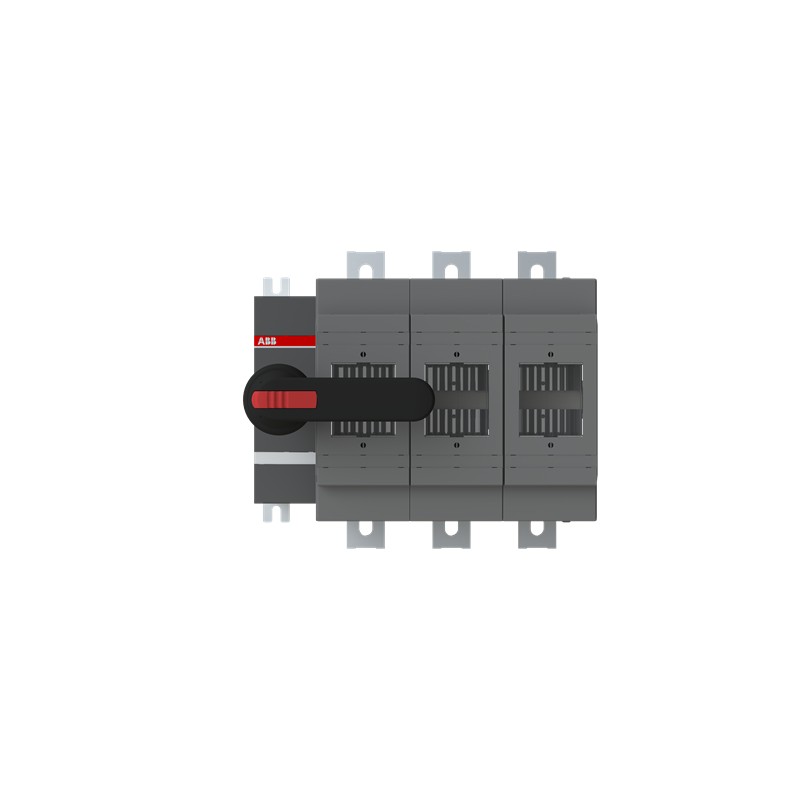

1SCA022825R7550 ABB Выключатель предохранителей OS800B03P Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022825R7550 ABB Выключатель предохранителей OS800B03P

1SCA022825R7550

ABB

Выключатель предохранителей OS800B03P

Предохранитель переключатель OS800B03P

Переключатель предохранители, передние эксплуатируемые,3-полюс,03 (левая сторона), Британский стандарт,C1-C3, Ручка и вал включены,

Подробнее


Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,532.35
Цена за единицу: $1,532.35
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
OS800B03P
Идентификатор продукта:
1SCA022825R7550
Ean:
6417019283913
Описание каталога:
OS800B03P ПЕРЕКЛЮЧАТЕЛЬ ПРЕДОХРАНИТЕЛЬ
Длинное описание:
Переключатель предохранители, передние эксплуатируемые,3-полюс,03 (левая сторона), Британский стандарт,C1-C3, Ручка и вал включены,
N n

Заказ

Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC311113D0201
Инструкции и руководства:N n1SCC311016M0210

Размеры

Чистая ширина продукта:
343 мм
Чистая высота продукта:
306 мм
Чистая глубина продукта / Длина:
233 мм
Чистый вес продукта:
13,5 кг

Технические

Рейтинговый операционный ток AC-21A (IE):
(500 В) 800 А

(690 V) 800 A
Рейтинговый операционный ток AC-22A (IE):
(380 ... 415 V) 800 A

(500 В) 800 А

(690 V) 800 A
Рейтинговый операционный ток AC-23A (IE):
(380 ... 415 V) 800 A

(500 В) 800 А

(690 V) 800 A
Оценка эксплуатационой мощности AC-23A (PE):
(220 ... 240 В) 250 кВт

(400 В) 450 кВт

(415 V) 450 кВт

(500 В) 560 кВт

(690 V) 710 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q q 40 КК 800 A
Обычный тепловой ток (ITeh):
Полностью закрытый 720 A
Рейтинговый импульс выдерживает напряжение (UImp):
12 кВ
Оценка теплоизоляционного напряжения (UЯ):
1000 V
Оценка оперативного напряжения:
500 В
Оцененный короткий ток выдержки (ICw):
для 1 с 18 килоампер rms
Рейтинговый условный ток короткого замыкания (iNc):
(690 V) 80 кА
Потеря мощности:
при рейтинговых условиях эксплуатации на полюс 65 Вт
Степень загрязнения:
3
Тип ручки:
Пистолет ручка и вал включены
Механизм работы коммутаторов:
03 (Левая сторона)
Положение линейных терминалов:
Вверху - снизу, снизу в - сверху
Размер предохранителя:
C1-C3
Система предохранителей:
Британский стандарт
Режим работы:
Передняя эксплуатация
Стандарты:
IEC 60947-3
Тип монтажа:
Базовый монтаж
Количество поляков:
3
Тип терминала:
Терминалы Луг
Ширина терминала:
39 мм
Затягивание крутящего момента:
50 ... 75 Нм

Экологических

Статус RoHS:
В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.

Сертификаты и декларации (номер документа)

Сертификат CCC:N nCCC OS630-800 2016
Декларация соответствия - CE:N n1SCC311112D2704
Сертификат DNV GL:N n1SCC311131D0202
Инструкции и руководства:N n1SCC311016M0210
Информация RoHS:N n1SCC311112D2704

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
328 мм
Пакет Уровень 1 Глубина / Длина:
365 мм
Пакет Уровень 1 Высота:
260 мм
Пакет Уровень 1 Валовой вес:
13,5 кг
Пакет Уровень 1 EAN:
6417019283913

Классификации

Код классификации объектов:
Q
ИДВТ 4:
EC001040 - Выключатель предохранителя
ИДВТ 5:
EC001040 - Выключатель предохранителя
ИДВТ 6:
EC001040 - Выключатель предохранителя
ИДВТ 7:
EC001040 - Выключатель предохранителя
UNSPSC:
39122233
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
N n
'

ETIM for 1SCA022825R7550 Low-voltage industrial controls and switchgear (EC001040)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as safety switch (EF006985) Yes
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated permanent current Iu (EF001389) 720 A
Rated operation power at AC-23, 400 V (EF007027) 710 kW
Conditioned rated short-circuit current Iq (EF001444) 80 kA
Rated short-time withstand current lcw (EF007050) 18 kA
Suitable for fuses (EF006692) Shape C1-C3
Number of poles (EF001391) 3
Type of electrical connection of main circuit (EF006819) Bolt connection
Cable entry (EF000537) Other
Equipped with connectors (EF011696) Yes
Suitable for floor mounting (EF007243) No
Suitable for front mounting (EF007246) No
Suitable for busbar mounting (EF007259) Yes
Type of control element (EF006976) Long turning handle
Position control element (EF009410) Left
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Version as emergency stop installation (EF006959) No
