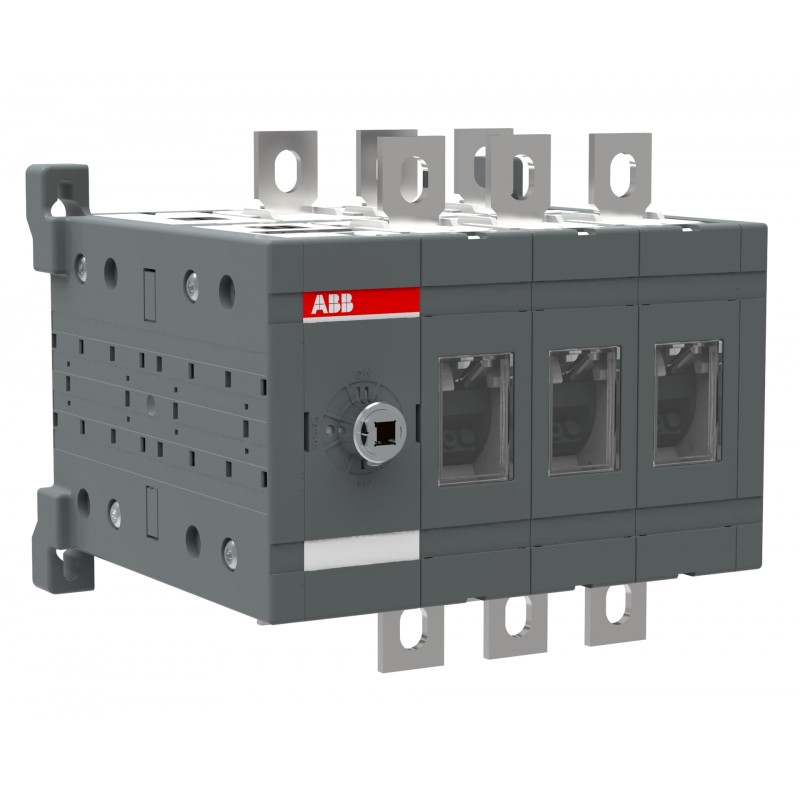

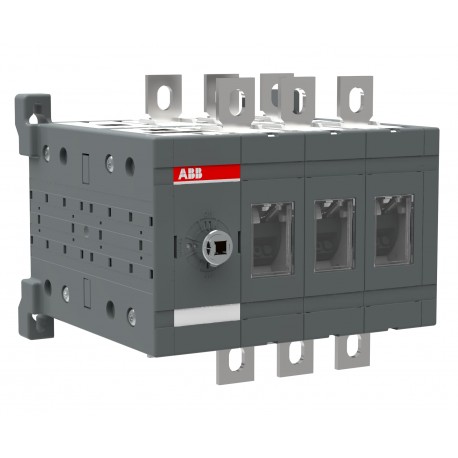

1SCA022764R3060 ABB Коммутатор OT250E03C Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022764R3060 ABB Коммутатор OT250E03C

1SCA022764R3060

ABB

Коммутатор OT250E03C

ПЕРЕКЛЮЧАТЕЛЬ OT250E03C

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $520.87
Цена за единицу: $520.87
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    ОТ250E03C
  • Идентификатор продукта:
    1SCA022764R3060
  • EAN:
    6417019249773
  • Описание каталога:
    ПЕРЕКЛЮЧАТЕЛЬ OT250E03C
  • Длинное описание:
    Ручка и вал должны быть заказаны отдельно

Круговое значение

  • Шаблон отчетности по конфликтным минералам (CMRT):
    9АКК108467А5658
  • Экологическая информация:
    1SCC303050D0201
  • Декларация REACH:
    1SCC011021D0201
  • Информация RoHS:
    1SCC011020D0201

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85365080
  • Страна происхождения:
    Финляндия (FI)

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    170миллиметр
  • Чистая высота продукта:
    150миллиметр
  • Чистая глубина продукта / Длина:
    160миллиметр
  • Чистый вес продукта:
    2.9кг
    6,39 фунта

технический

  • Номинальный рабочий ток AC-21A (Iми):
    (380 ... 415 В) 250 А
    (500 В) 250 А
    (690 В) 250 А
  • Номинальный рабочий ток AC-22A (Iми):
    (380 ... 415 В) 250 А
    (500 В) 250 А
    (690 В) 250 А
  • Номинальный рабочий ток AC-23A (Iми):
    (380 ... 415 В) 250 А
    (500 В) 250 А
    (690 В) 250 А
  • Номинальный рабочий ток AC-31B (Iми):
    (380 ... 415 В) 250 А
  • Номинальный рабочий ток AC-33B (Iми):
    (380 ... 415 В) 250 А
  • Номинальная рабочая мощность AC-23A (Pми):
    (380 ... 415 В) 140 кВт
    (500 В) 170 кВт
    (690 В) 250 кВт
  • Обычный тепловой ток свободного воздуха (IЙ):
    q = 40 °C 250 A
  • Обычный тепловой ток (Iтем):
    Полностью закрытый 250 A
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    12 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    1000 V
  • Оценка оперативного напряжения:
    1000 V
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    за 1 с 8 килоампер RMS
  • потери мощности:
    6,5 Вт
  • Степень загрязнения:
    3
  • Цвет ручки:
    чёрный
  • Тип ручки:
    Ручка и вал не входят в комплект поставки
  • Переключатели Рабочего механизма:
    Механизм на конце переключателя
    03 (левая сторона)
  • Расстояние между фазами:
    Стандарт
  • Расположение линейных терминалов:
    Верхний вх - нижний выход, нижний вх - верхний выход
  • Режим работы:
    Передняя эксплуатация
  • Тип монтажа:
    Монтаж основания
  • Количество поляков:
    3
  • Степень защиты:
    Входная IP20
  • Тип перехода:
    открытый

экологический

  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
  • Экологическая информация:
    1SCC303050D0201

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    1 шт.
  • Уровень пакета 1 Ширина:
    160 мм
  • Пакет Уровень 1 Глубина / Длина:
    245 мм
  • Пакет Уровень 1 Высота:
    185 мм
  • Пакет Уровень 1 Валовой вес:
    3,2 кг
  • Пакет Уровень 1 EAN:
    6417019249773

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 5:
    EC000216 - Разъединитель выключателя
  • ИДВТ 6:
    EC000216 - Разъединитель выключателя
  • ИДВТ 7:
    EC000216 - Разъединитель выключателя
  • ИДВТ 8:
    EC000216 - Разъединитель выключателя
  • UNSPSC:
    39122217
  • eКласс:
    V11.1 : 27371403
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)

ETIM for 1SCA022764R3060 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated operating voltage (EF001435) 1000 V
Rated permanent current at AC-23, 400 V (EF011777) 250 A
Rated permanent current at AC-21, 400 V (EF009165) 250 A
Rated short-time withstand current lcw (EF007050) 8 kA
Rated operation power at AC-23, 400 V (EF007027) 140 kW
Switching power at 400 V (EF009166) 140 kW
Number of poles (EF001391) 3
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Built-in device plug-in technique
Suitable for front mounting 4-hole (EF007247) Yes
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) No
Colour control element (EF007167) Black
Type of control element (EF006976) Other
Interlockable (EF006281) Yes
Type of electrical connection of main circuit (EF006819) Other
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) 1

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
