ABBInterruptores manuais1SCA022764R3060 ABB Interruptor OT250E03C

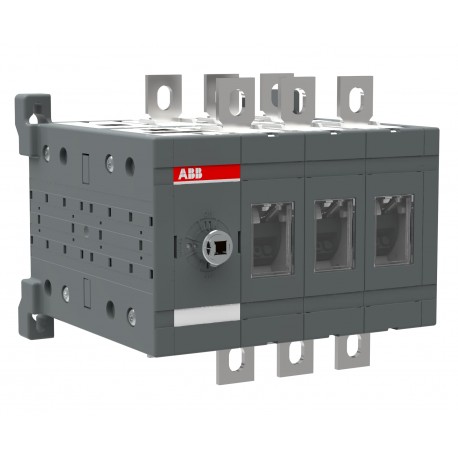

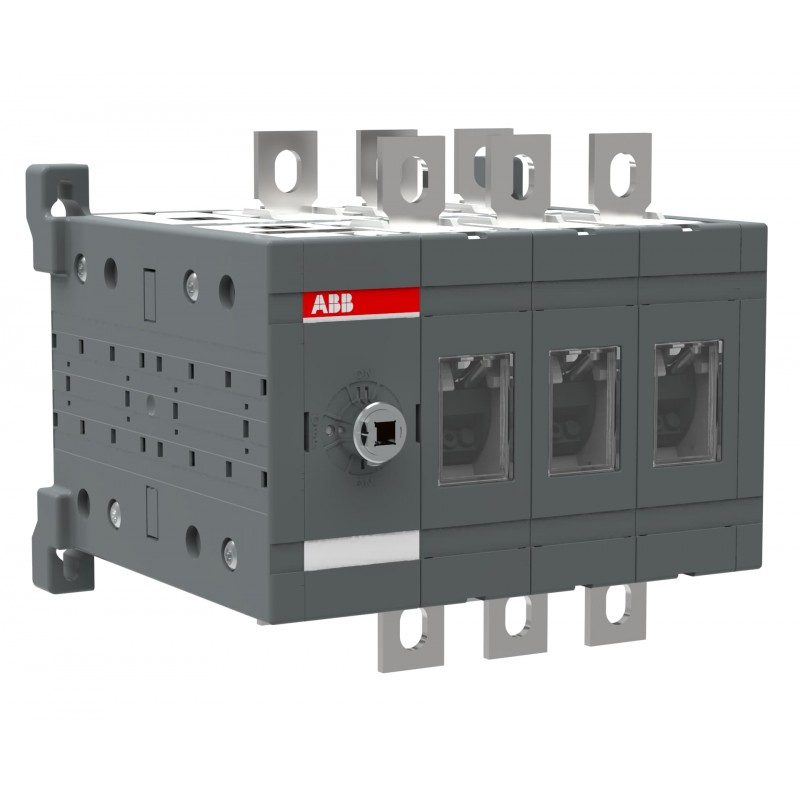

ABB 1SCA022764R3060 1SCA022764R3060 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022764R3060 ABB Interruptor OT250E03C

Referência: 1SCA022764R3060

Fabricante: ABB

Descrição:

Interruptor OT250E03C
OT250E03C SWITCH

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 422,92 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

  • Tipo de produto estendido:
    OT250E03C
  • ID do produto:
    1SCA022764R3060
  • Ean:
    6417019249773
  • Descrição do catálogo:
    OT250E03C SWITCH
  • Descrição longa:
    Alça e eixo devem ser ordenados separadamente

Valor circular

ordenação

  • Quantidade mínima de pedidos:
    1 peça
  • Número da tarifa aduaneira:
    85365080
  • País de origem:
    Finlândia (FI)

Downloads populares

Dimensões

  • Largura líquida do produto:
    170milímetro
  • Altura líquida do produto:
    150milímetro
  • Profundidade do produto/comprimento da rede:
    160milímetro
  • Peso líquido do produto:
    2.9Kg
    6,39 lb

técnico

  • Corrente operacional nominal AC-21A (Iecstasy):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Corrente operacional nominal AC-22A (Iecstasy):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Corrente operacional nominal AC-23A (Iecstasy):
    (380 ... 415 V) 250 A
    (500 V) 250 A
    (690 V) 250 A
  • Corrente operacional nominal AC-31B (Iecstasy):
    (380 ... 415 V) 250 A
  • Corrente operacional nominal AC-33B (Iecstasy):
    (380 ... 415 V) 250 A
  • Potência operacional nominal AC-23A (Pecstasy):
    (380 ... 415 V) 140 kW
    (500 V) 170 kW
    (690 V) 250 kW
  • Corrente térmica ao ar livre convencional (Iésimo):
    q = 40 °C 250 A
  • Corrente térmica convencional (Io):
    Totalmente fechado 250 A
  • Tensão nominal de suporte a impulso (Uduende):
    12 kV
  • Tensão de isolamento nominal (Ueu):
    1000 V
  • Tensão operacional nominal:
    1000 V
  • Baixa tensão de baixa resistência de baixo prazo (ICw):
    para 1 s 8 kiloamps rms
  • Perda de energia:
    6,5 W
  • Grau de contaminação:
    3
  • Cor de manga:
    preto
  • Tipo de alça:
    Alça e eixo não incluídos
  • Mecanismo de operação dos switches:
    Mecanismo no final do interruptor
    03 (Lado esquerdo)
  • Distância entre fases:
    padrão
  • Posição dos terminais de linha:
    Top In - Bottom Out, Bottom In - Top Out
  • Modo de operação:
    Operado em frente
  • Tipo de montagem:
    Montando a base
  • Número de postes:
    3
  • Grau de Proteção:
    FRONT IP20
  • Tipo de transição:
    abrir

ambiental

  • Status de Rohs:
    Seguindo a Diretiva da UE 2011/65/UE e a Emenda 2015/863 de 22 de Julho de 2019
  • Informações ambientais:
    1SCC303050D0201

Certificados e declarações (número do documento)

Informações sobre o contêiner

  • Unidades de nível de pacote 1:
    1 peça
  • Largura do nível do pacote 1:
    160 mm
  • Profundidade / Comprimento do nível do pacote 1:
    245 mm
  • Altura do nível do pacote 1:
    185 mm
  • Nível de peso bruto 1 do pacote:
    3,2 kg
  • Pacote EAN nível 1:
    6417019249773

Classificações

  • Código de classificação de objetos:
    Q
  • ETIM 5:
    EC000216 - Desconectador de interruptores
  • ETIM 6:
    EC000216 - Desconectador de interruptores
  • ETIM 7:
    EC000216 - Desconectador de interruptores
  • ETIM 8:
    EC000216 - Desconectador de interruptores
  • UNSPSC:
    39122217
  • Classe eletrônica:
    V11.1 : 27371403
  • Categoria WEEE:
    5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)

ETIM for 1SCA022764R3060 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica1000 V
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica250 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica250 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica140 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica140 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de conexão para dispositivo embutido
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaSim
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaSim
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaOutro
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaOutro
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica1
