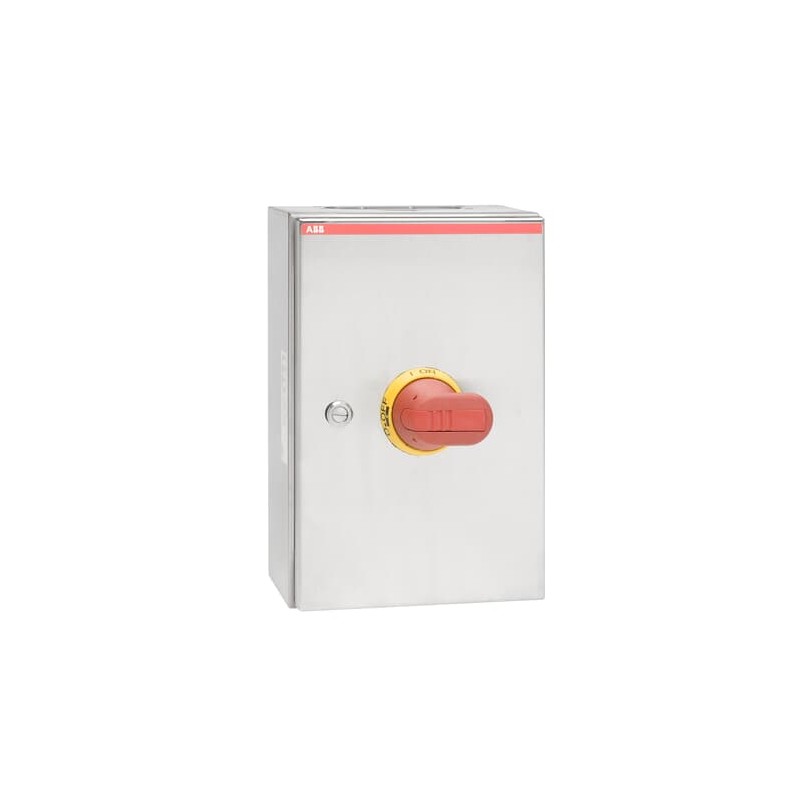

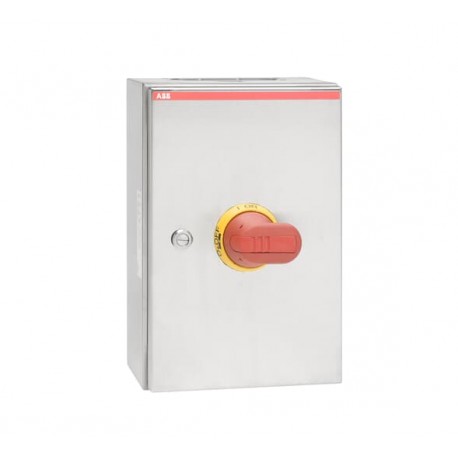

1SCA022613R3160 ABB Коробчатый разъединитель OTR63A3M
1SCA022613R3160
ABB
Коробчатый разъединитель OTR63A3M
OTR63A3M Предохранительный выключатель
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| Соответствие материалов | |
|---|---|
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Декларация REACH | 1СКК340076Д0201 |
| Декларация RoHS | 1СКК340075Д0201 |
| Информация о RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Закон о контроле за токсичными веществами (TSCA) | 1СКК340095Д0201 |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1SCC340015C0201 |
| Инструкции и руководства | 1SCC340006M0013 |
| Механические чертежи | OTLK251611P32.stp |
| экологический | |
| Степень защиты | в соответствии с IEC 60529 IP65 |
| Степень загрязнения | 3 |
| упорядочение | |
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85363030 |
| Дата последнего заказа | 2026-08-31 Все страны |
| Код продукта на замену (НОВИНКА) | OTR63GA3M |
| Страна или территория происхождения | Болгария |
| Размеры | |
| Ширина нетто продукта | 165 мм |
| Высота нетто продукта | 250 мм |
| Глубина / длина нетто продукта | 110 мм |
| Вес нетто продукта | 2,16 кг |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 177 мм |
| Уровень пакета 1 Глубина / Длина | 263 мм |
| Высота пакета 1-го уровня | 167 мм |
| Вес брутто пакета 1-го уровня | 2,4 кг |
| Пакет EAN уровня 1 | 6417019199757 |
| технический | |
| Сечение кабеля | 10 ... 70 мм² |
| Положение ввода кабеля | Сверху и/или снизу |
| Кабельные розетки с каждой стороны | 2xø32.5+ø16.5 / 2xø32.5+ø16.5 |
| Соединительная емкость главной цепи | Винтовой зажим 10... 70 мм² |
| Винтовой зажим / ПЭ клемма 2 шт., 1,5 ... 25 мм² | |
| Обычный тепловой ток (Iтем) | Полностью закрытый 115 A |
| Степень защиты | в соответствии с IEC 60529 IP65 |
| Материал корпуса | нержавеющая сталь |
| Цвет ручки | Красный / Желтый |
| Тип ручки | Пистолетная рукоятка |
| Рейтинг ударопрочности | Корпус IK09 |
| Максимальное количество установленных вспомогательных контактов | 2 NO, 2 NC |
| Установленные вспомогательные контакты | 1 НЕТ, 0 НК |
| Нейтральный тип | Нет нейтральной клеммы |
| Количество вспомогательных контактов NC | 0 |
| Количество вспомогательных контактов НЕТ | 1 |
| Количество полюсов | 3P |
| Степень загрязнения | 3 |
| Положение линейных клемм | Верхний вхо - Нижний выход |
| Положение клемм PE | Верхний вхо - Нижний выход |
| Потери мощности | при номинальных рабочих условиях на полюс 4 Вт |
| Оценка теплоизоляционного напряжения (Uя) | в соответствии с IEC/EN 60664-1 750 В |
| Номинальный рабочий ток AC-22A (Iми) | (380 ... 415 В) 63 А |
| (500 В) 63 А | |
| (690 В) 63 А | |
| Номинальный рабочий ток AC-23A (Iми) | (380 ... 415 В) 63 А |
| (500 В) 50 А | |
| (690 В) 35 А | |
| Номинальная рабочая мощность AC-23A (Pми) | (380 ... 415 В) 30 кВт |
| (500 В) 30 кВт | |
| (690 В) 30 кВт | |
| Номинальное рабочее напряжение | Главный контур 750 В |
| Номинальная мощность короткого замыкания (Iсм) | (690 В переменного тока) 3,6 кА |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | за 1 с 2,5 кА |
| Рекомендуемая отвертка | Главный контур шестигранник 4 |
| Специальные функции | EMC |
| Стандарты | МЭК 60947-1, -3 |
| Момент затяжки | Главный контур 6 Н·м |
| Длина зачистки проводов | 20 мм |
| Технический UL/CSA | |
| Длина зачистки проводов | 20 мм |
| Рекомендуемая отвертка | Главный контур шестигранник 4 |
| Момент затяжки | Главный контур 6 Н·м |
| Сертификаты и декларации | |
| Декларация соответствия - CE | 1SCC340006D2704 |
| Внешние классификации и стандарты | |
| Классификационный код объекта | кью |
| ИДВТ 9 | EC000216 - Выключатель-разъединитель (низковольтный) |
| ИДВТ 10 | EC000216 - Выключатель разъединителя (переменного тока) |
| УНСПСК | 39122205 |
| Код детализированной категории IDEA (IGCC) | 5166 >> Предохранительный выключатель |
| eКласс | V11.1 : 27371403 |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
