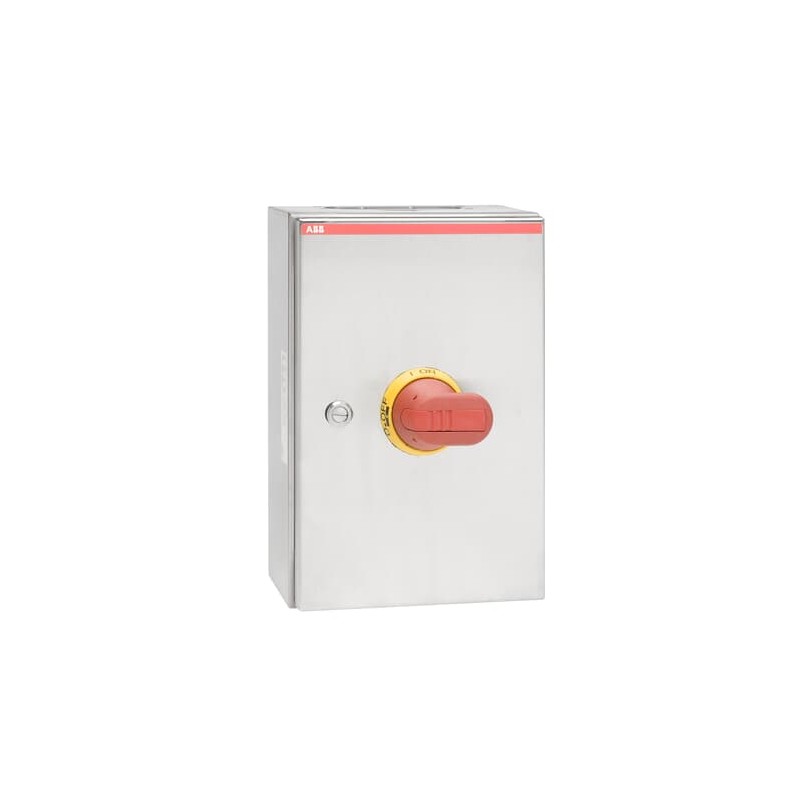

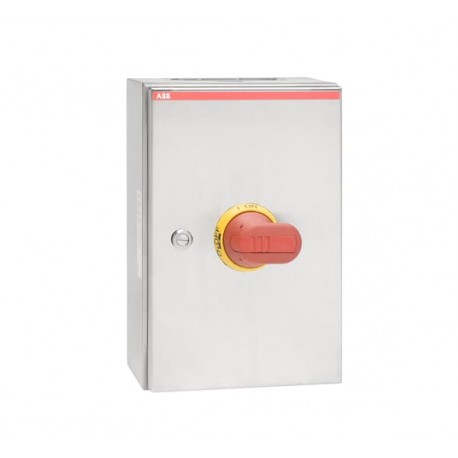

1SCA022613R3160 ABB Interruptor seccionador en caja OTR63A3M
1SCA022613R3160
ABB
Interruptor seccionador en caja OTR63A3M
OTR63A3M Safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340006M0013 |
| Dibujos mecánicos | OTLK251611P32.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85363030 |
| Última fecha de pedido | 2026-08-31 All Countries |
| ID del producto de sustitución (NUEVO) | OTR63GA3M |
| País de origen | Bulgaria |
| Dimensiones | |
| Ancho del product | 165 mm |
| Alto del producto | 250 mm |
| Largo del product | 110 mm |
| Peso del product | 2.16 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 177 mm |
| Embalaje Nivel 1 Largo | 263 mm |
| Embalaje Nivel 1 Alto | 167 mm |
| Embalaje Nivel 1 Peso | 2.4 kg |
| Embalaje Nivel 1 EAN | 6417019199757 |
| Técnica | |
| Sección del cable | 10 ... 70 mm² |
| Posición de entrada de cables | Top and/or Bottom |
| Salidas de cable por lado | 2xø32.5+ø16.5 / 2xø32.5+ø16.5 |
| Capacidad de conexión del circuito principal | Abrazadera de tornillo 10 ... 70 mm² |
| Abrazadera de tornillo / Terminal de PE 2pc,1.5 ... 25 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 115 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Stainless steel |
| Color del asa | Rojo / Amarillo |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK09 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 1 NO, 0 NC |
| Tipo neutro | No Neutral Terminal |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Posición de los terminales PE | Top In - Bottom Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4 W |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 50 A | |
| (690 V) 35 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 30 kW |
| (500 V) 30 kW | |
| (690 V) 30 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V AC) 3.6 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 2.5 kA |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Funciones especiales | EMC |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 6 N·m |
| Longitud de pelado del cable | 20 mm |
| Técnica UL/CSA | |
| Longitud de pelado del cable | 20 mm |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Par de apriete | Main Circuit 6 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340006D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
