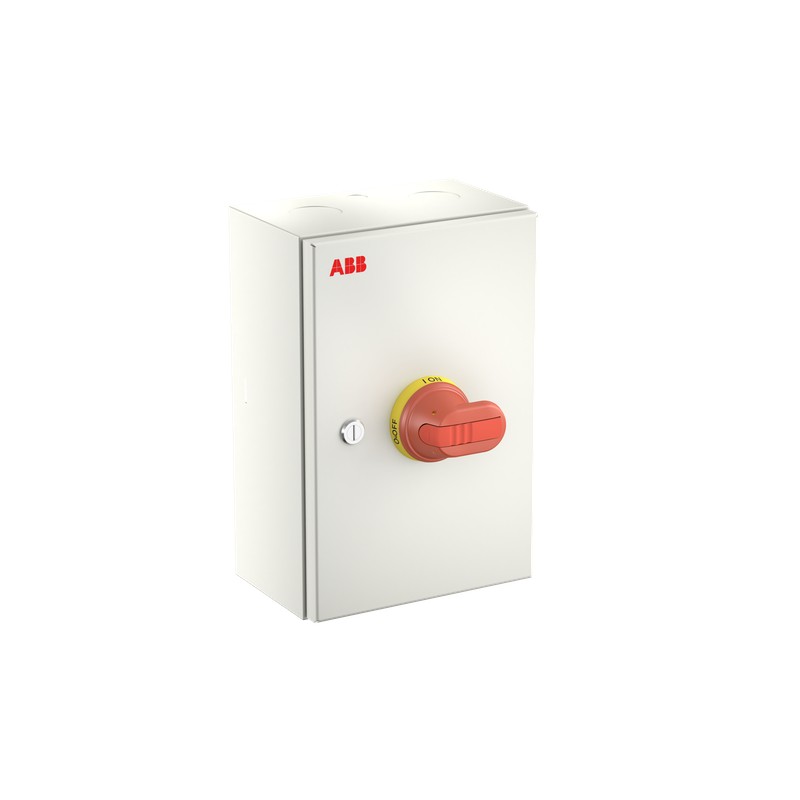

1SCA022562R8510 ABB Штучная разъединитель OTL100B4B Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022562R8510 ABB Штучная разъединитель OTL100B4B

1SCA022562R8510

ABB

Штучная разъединитель OTL100B4B

Корпус серии OTL изготовлен из жесткой стали с алю-цинковым покрытием с полиэфирным порошковым покрытием. Корпус имеет распашную дверь, с дверным замком. Крышка заблокирована и не может быть открыта при включении переключателя. Функция блокировки может быть побеждена для термографирования. Подходит для наружного использования в отношении воздействия ультрафиолетового света, воздействия воды и погружения в соответствии с UL746C. Кабельные вводы бывают выбивных типов. Нейтральный и PE терминал в комплекте.

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $488.25
Цена за единицу: $488.25
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОТЛ100Б4Б
Идентификатор продукта:
1SCA022562R8510
EAN:
6417019180663
Описание каталога:
OTL100B4B Закрытый выключатель Разъединитель
Длинное описание:
Корпус серии OTL изготовлен из жесткой стали с алю-цинковым покрытием с полиэфирным порошковым покрытием. Корпус имеет распашную дверь, с дверным замком. Крышка заблокирована и не может быть открыта при включении переключателя. Функция блокировки может быть побеждена для термографирования. Подходит для наружного использования в отношении воздействия ультрафиолетового света, воздействия воды и погружения в соответствии с UL746C. Кабельные вводы бывают выбивных типов. Нейтральный и PE терминал в комплекте.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363030
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC340015C0201
Инструкции и руководства:N n1SCC340006M0013
Механические чертежи:N nOTLK302013PBB.stp

Размеры

Чистая ширина продукта:
200 мм
Чистая высота продукта:
300 мм
Чистая глубина продукта / Длина:
135 мм
Чистый вес продукта:
3,2 кг

технический

Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 100 А

(500 В) 100 А

(690 В) 100 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 100 А

(690 В) 100 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 80 А

(500 В) 60 А

(690 В) 40 А
Номинальная рабочая мощность AC-23A (Pми):
(380 ... 415 В) 37 кВт

(500 В) 37 кВт

(690 В) 37 кВт
Обычный тепловой ток (Iтем):
Полностью закрытый 115 A
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 750 В
Оценка оперативного напряжения:
Главный контур 750 В
Номинальная мощность короткого замыкания (Iсм):
(690 В переменного тока) 3,6 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 2,5 кА
потери мощности:
при номинальных рабочих условиях на полюс 4 Вт
Степень загрязнения:
3
Цвет ручки:
чёрный
Тип ручки:
Пистолетная рукоятка
Расположение линейных терминалов:
Верхний вхо - Нижний выход
Стандарты:
МЭК 60947-1, -3
Количество поляков:
4
Соединительной емкости основной цепи:
Винтовой зажим 10... 70 мм²

Винтовой зажим / PE Клемма 2шт, 10... 70 мм²
Положение входа кабеля:
Вверх/Вниз
Кабельные розетки на сторону:
B-фланец / B-фланец
Степень защиты:
в соответствии с IEC 60529 IP65
Рейтинг ударопрочность:
Корпус IK09
Материал корпуса:
Стальной лист
Максимальное количество навесных вспомогательных контактов:
2 NO, 2 NC
Навесные вспомогательные контакты:
0 NO, 0 NC
Количество вспомогательных контактов NC:
0
Количество вспомогательных контактов НЕТ:
0
Позиция нейтральных терминалов:
Верхний вхо - Нижний выход
Расположение полиэтиленовых терминалов:
Верхний вхо - Нижний выход

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n1SCC340005D2704
Инструкции и руководства:N n1SCC340006M0013
Информация RoHS:N n1СЦ340034Д0203

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
212 мм
Пакет Уровень 1 Глубина / Длина:
313 мм
Пакет Уровень 1 Высота:
191 мм
Пакет Уровень 1 Валовой вес:
3,4 кг
Пакет Уровень 1 EAN:
6417019180663

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
N n
'

ETIM for 1SCA022562R8510 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 750 V
Rated operating voltage (EF001435) 750 V
Rated permanent current Iu (EF001389) 115 A
Rated permanent current at AC-23, 400 V (EF011777) 80 A
Rated permanent current at AC-21, 400 V (EF009165) 100 A
Rated short-time withstand current lcw (EF007050) 2.5 kA
Rated operation power at AC-23, 400 V (EF007027) 37 kW
Switching power at 400 V (EF009166) 37 kW
Number of poles (EF001391) 4
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Complete device in housing
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Colour control element (EF007167) Black
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) Yes
Degree of protection (IP), front side (EF003118) IP65
Degree of protection (NEMA) (EF011959) Other
