ABBCommutateurs manuels1SCA022562R8510 ABB Sectionneur int. en boîte OTL100B4B

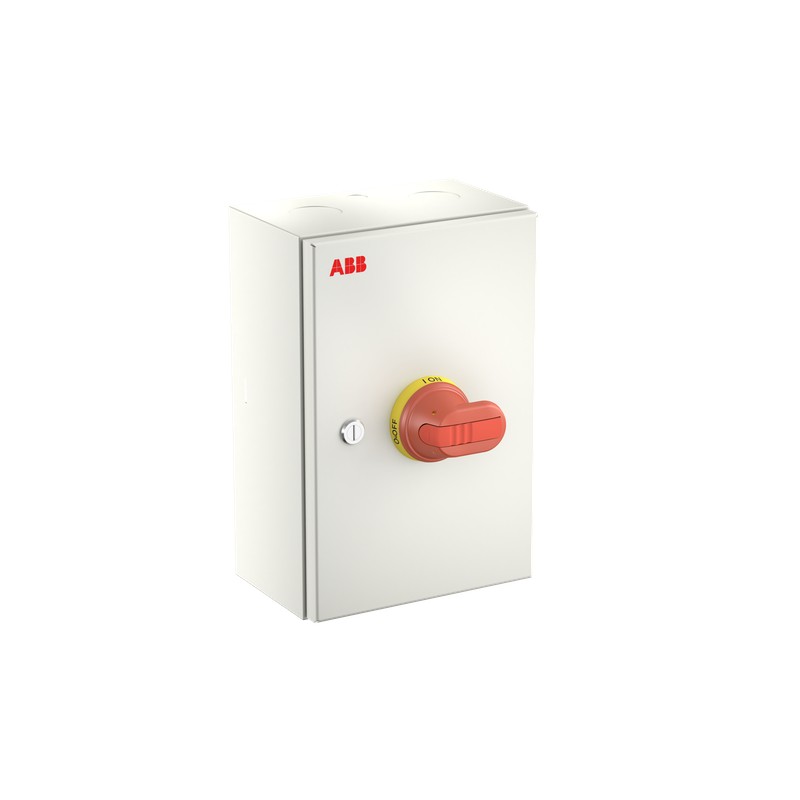

ABB 1SCA022562R8510 1SCA022562R8510 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022562R8510 ABB Sectionneur int. en boîte OTL100B4B

Référence: 1SCA022562R8510

Fabricant: ABB

Description:

Sectionneur int. en boîte OTL100B4B
OTL100B4B Enclosed Switch Disconnector

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 408,49 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340006M0013
Dessins mécaniquesOTLK302013PBB.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363030
Dernière date de commande2026-08-31 All Countries
ID de produit de remplacement (NOUVEAU)OTL80GB4M
Pays ou territoire d'origineBulgaria
Dimensions
Largeur nette du produit200 mm
Hauteur nette du produit300 mm
Profondeur/longueur nette du produit135 mm
Poids net du produit3.2 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1212 mm
Profondeur/Longueur du niveau d’emballage 1313 mm
Hauteur du niveau d’emballage 1191 mm
Poids brut du colis niveau 13.4 kg
Code EAN du niveau d’emballage 16417019180663
Technique
Section du câble10 ... 70 mm²
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côtéB-flange / B-flange
CouleurRAL7035
Capacité de connexion du circuit principalScrew Clamp 10 ... 70 mm²
Screw Clamp / PE Terminal 2pc,10 ... 70 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 115 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierSteel sheet
Couleur de la poignéeNoir
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK09
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés0 NO, 0 NC
Type neutreSwitchable Neutral
Nombre de contacts auxiliaires NC0
Nombre de contacts auxiliaires NO0
Nombre de pôles4P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Position des bornes neutresTop In - Bottom Out
Position des bornes PETop In - Bottom Out
Perte de puissanceat Rated Operating Conditions per Pole 4 W
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 750 V
Courant de fonctionnement nominal AC-21A (Ie)(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 100 A
(690 V) 100 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
Tension nominale de fonctionnementCircuit principal 750 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V AC) 3.6 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 2.5 kA
Tournevis recommandéCircuit principal Hexagon 4
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 6 N·m
Longueur de dénudage des fils20 mm
Technique UL/CSA
Longueur de dénudage des fils20 mm
Tournevis recommandéCircuit principal Hexagon 4
Couple de serrageCircuit principal 6 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340005D2704
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

ETIM for 1SCA022562R8510 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique750 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique115 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique80 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique100 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique2.5 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique37 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique37 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
