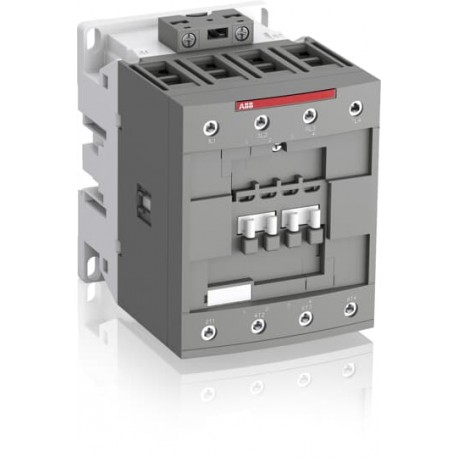

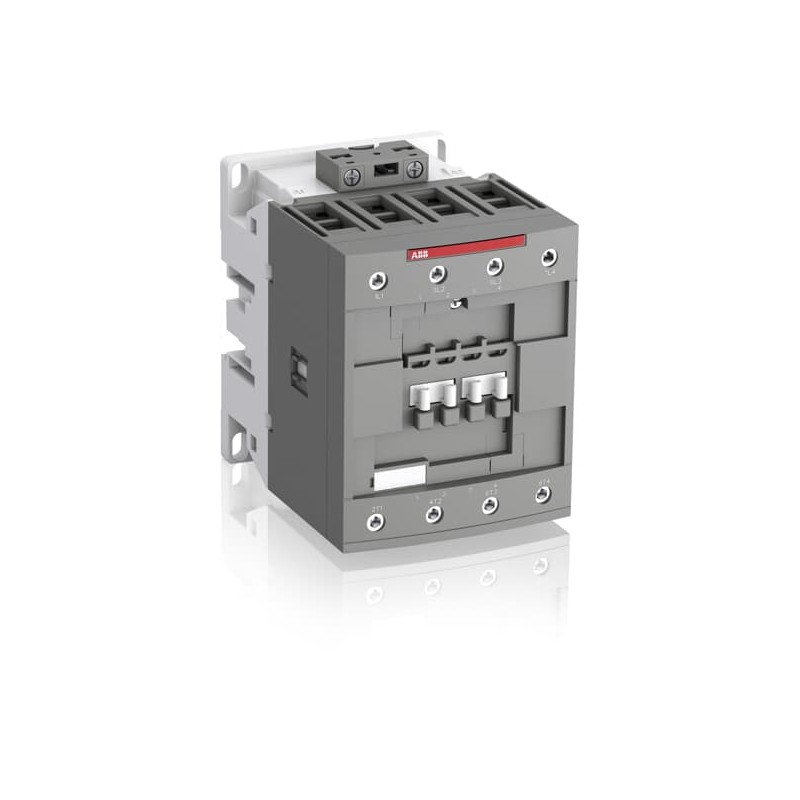

1SBL391201R8100 ABB AFC80-40-00-81 24 В 50/60 Гц Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBL391201R8100 ABB AFC80-40-00-81 24 В 50/60 Гц

1SBL391201R8100

ABB

AFC80-40-00-81 24 В 50/60 Гц

Контактор AFC80-40-00-81 24 В 50/60 Гц

Подробнее


Низковольтное оборудование > Силовой контактор, AC переключение

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $453.81
Цена за единицу: $453.81
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85364900
Популярные загрузки
Техническое описание, Техническая информация1СБК100219К0201
Инструкции и руководства1СБК101047М6801
Размеры
Ширина нетто продукта90 мм
Глубина / длина нетто продукта119,5 мм
Высота нетто продукта116 мм
Вес нетто продукта1,45 кг
технический
Количество основных контактов НЕТ4
Количество основных контактов NC0
Количество вспомогательных контактов НЕТ0
Количество вспомогательных контактов NC0
СтандартыIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No 60947-1, CSA C22.2 No 60947-4-1
Номинальное рабочее напряжениеГлавная трасса 1000 V
Обычный тепловой ток свободного воздуха (IЙ)согласно IEC 60947-4-1, разомкнутые контакторы Θ = 40 °C 125 A
Оценка операционного текущего AC-1 (Iми)(690 В) 40 °C 125 А
(690 В) 60 °C 105 А
(690 В) 70 °C 90 А
Оценка операционного текущего AC-3 (Iми)(415 В) 60 °C 80 А
(440 В) 60 °C 80 А
(500 В) 60 °C 65 А
(690 В) 60 °C 49 А
(1000 В) 60 °C 25 А
(380 / 400 В) 60 °C 80 А
(220 / 230 / 240 В) 60 °C 80 А
Оценка оперативной мощности AC-3 (Pми)(415 В) 45 кВт
(440 В) 45 кВт
(500 В) 45 кВт
(690 В) 45 кВт
(1000 В) 35 кВт
(380 / 400 В) 37 кВт
(220 / 230 / 240 V) 22 кВт
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 15 мин 140 А
при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 1 мин 300 А
при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 1 с 1200 А
при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 30 с 450 А
Максимальная отключающая способностьcos phi=0,45 (cos phi=0,35 для Ie > 100 А) при 440 В 1150 А
cos phi=0,45 (cos phi=0,35 для Ie > 100 А) при 690 В 750 А
Максимальная электрическая частота переключения(AC-1) 600 циклов в час
(AC-2 / AC-4) 0 циклов в час
Оценка теплоизоляционного напряжения (Uя)acc. в IEC 60947-4-1 и VDE 0110 (Gr.C) 1000 V
acc. к UL/CSA 600 V
Рейтинговый импульс выдерживает напряжение (Uшалун)Вспомогательная цепь 8 кВ
Максимальная частота механического переключения3600 циклов в час
Высокое напряжение цепи управления (Uдо)50 Гц 24 В
60 Гц 24 В
Расход катушкиСреднее значение удержания 50 / 60 Гц 20 В·А
Среднее значение втягивания 50 Гц 236 В·А
Среднее значение втягивания 60 Гц 260 В·А
Время работыМежду обесточиванием катушки и замыканием НЗ-контактов 10 ... 19 мс
Между обесточиванием катушки и размыканием контакта NO 5 ... 16 мс
Между включением катушки и размыканием контакта NC 6 ... 15 мс
Между включением катушки и замыканием контакта NO 7 ... 22 мс
Монтаж на DIN-рейкуTH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
Крепление винтами (не входит в комплект)2 винта M4 или 2 винта M6, расположенные по диагонали
Соединительная емкость главной цепиГибкий с наконечником 1/2x 6 ... 50 мм²
Гибкий с изолированным наконечником 1/2x 6 ... 50 мм²
Жесткая 1x 6 ... 70 мм²
Жесткая 2x 6 ... 50 мм²
Жесткая 1x 6 ... 70 мм²
Жесткая 2x 6 ... 50 мм²
Подключение цепи управления пропускной способностьюГибкий с наконечником 1/2x 0,75 ... 2,5 мм²
Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
Жесткий 1/2x 1 ... 2,5 мм²
Длина зачистки проводовСхема управления 10 мм
Главный контур 17 мм
Степень защитысогласно IEC 60529, IEC 60947-1, EN 60529 Вспомогательные клеммы IP20
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP10
Тип терминалаВинт терминалы
Технический UL/CSA
Максимальное рабочее напряжение UL/CSAГлавная цепь 600 V
Рейтинг общего использования UL/CSA(600 В переменного тока) 105 А
Момент затяжки UL/CSAСхема управления 11 дюймов·фунтов
Главный контур 53 дюйм·фунт
экологический
Температура окружающего воздухаБлизко к контактору без теплового O/L реле -40 ... 70 °С
Близко к контактору для хранения -60 ...
Рядом Контактор для работы в свободном воздухе -40 ... 70 °С
Климатическая стойкостьКатегория B в соответствии с IEC 60947-1 Приложение Q
Максимально допустимая рабочая высотаБез дерации 3000 м
Соответствие материалов
Декларация REACH2СМТ2021-006202
Информация о RoHS2СМТ2021-006277
Закон о контроле за токсичными веществами (TSCA)2СМТ2023-006525
WEEE B2C / B2BБизнес для бизнеса
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
Сертификаты и декларации
Сертификат BVBV_2634H36994B1
Сертификат CBCB_SE-113159
Декларация соответствия - CE1СБД250025У1000
Декларация о соответствии - UKCA1СБД250046У1000
Сертификат RINARINA_ELE334122XG
Сертификат ULУЛ-УС-2206549-0
УЛ-КА-2206461-0461-0
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня146,5 мм
Уровень пакета 1 Глубина / Длина97,5 мм
Высота пакета 1-го уровня146,5 мм
Вес брутто пакета 1-го уровня1,77 кг
Пакет EAN уровня 13471523019492
Пакет Юниты 3-го уровня192 шт.
Классификации
Классификационный код объектакью
ИДВТ 6EC000066 - Контактор питания, переключение переменного тока
ИДВТ 7EC000066 - Контактор питания, переключение переменного тока
ИДВТ 8EC000066 - Контактор питания, переключение переменного тока
eКлассV11.0 : 27371003
УНСПСК39121529
Код детализированной категории IDEA (IGCC)4755 >> контакторы

ETIM for 1SBL391201R8100 Low-voltage industrial controls and switchgear (EC000066)
Характеристика Значение
Rated control supply voltage AC 50 Hz (EF003978) 24 V
Rated control supply voltage AC 60 Hz (EF003979) 24 V
Voltage type for actuating (EF008242) AC
Rated operation current Ie at AC-1, 400 V (EF001393) 125 A
Rated operation current Ie at AC-3, 400 V (EF001392) 80 A
Rated operation power at AC-3, 400 V (EF001364) 37 kW
Modular version (EF001126) No
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as normally closed contact (EF001377) 0
Type of electrical connection of main circuit (EF006819) Screw connection
Number of normally closed contacts as main contact (EF001375) 0
Number of normally open contacts as main contact (EF001374) 4
