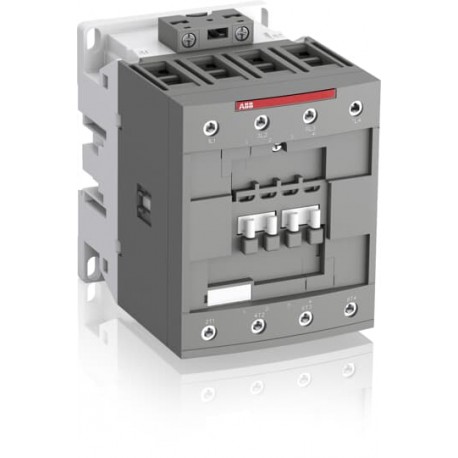

1SBL391201R8100 ABB AFC80-40-00-81 24V 50/60Hz
1SBL391201R8100
ABB
AFC80-40-00-81 24V 50/60Hz
AFC80-40-00-81 24V 50/60Hz Contactor
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100219C0201 |
| Istruzioni e manuali | 1SBC101047M6801 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| Dimensioni | |
| Larghezza prodotto | 90 mm |
| Profondità prodotto | 119.5 mm |
| Altezza prodotto | 116 mm |
| Peso netto prodotto | 1.45 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 4 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 0 |
| Numero di poli | 4P |
| Norme di riferimento | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-4-1 |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 125 A |
| Corrente nominale di funzionamento AC-1 (Ie) | (690 V) 40 °C 125 A |
| (690 V) 60 °C 105 A | |
| (690 V) 70 °C 90 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 60 °C 80 A |
| (440 V) 60 °C 80 A | |
| (500 V) 60 °C 65 A | |
| (690 V) 60 °C 49 A | |
| (1000 V) 60 °C 25 A | |
| (380 / 400 V) 60 °C 80 A | |
| (220 / 230 / 240 V) 60 °C 80 A | |
| Corrente nominale di funzionamento AC-3 (Pe) | (415 V) 45 kW |
| (440 V) 45 kW | |
| (500 V) 45 kW | |
| (690 V) 45 kW | |
| (1000 V) 35 kW | |
| (380 / 400 V) 37 kW | |
| (220 / 230 / 240 V) 22 kW | |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 140 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 300 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1200 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 450 A | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1150 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 750 A | |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 8 kV |
| Massima frequenza di commutazione elettrica | AC-1 600 cicli orari |
| AC-2 / AC-4 0 cicli orari | |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Tensione nominale circuito di controllo (Uc) | 50 Hz 24 V |
| 60 Hz 24 V | |
| Consumo bobina | Valore Medio di Ritenuta 50 / 60 Hz 20 V·A |
| Valore Medio di Attrazione 50 Hz 236 V·A | |
| Valore Medio di Attrazione 60 Hz 260 V·A | |
| Perdita di potenza | a Condizioni Operative Nominali AC-1 per Polo 8 W |
| a Condizioni Operative Nominali AC-3 per Polo 3.2 W | |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 10 ... 19 ms |
| Between Coil De-energization and NO Contact Opening 5 ... 16 ms | |
| Between Coil Energization and NC Contact Opening 6 ... 15 ms | |
| Between Coil Energization and NO Contact Closing 7 ... 22 ms | |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| Montaggio con viti (non in dotazione) | 2 x M4 or 2 x M6 Screws Placed Diagonally |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 6 ... 50 mm² |
| Flexible with Insulated Ferrule 1/2x 6 ... 50 mm² | |
| Rigid 1x 6 ... 70 mm² | |
| Rigid 2x 6 ... 50 mm² | |
| Rigid 1x 6 ... 70 mm² | |
| Rigid 2x 6 ... 50 mm² | |
| Sezioni dei cavi-circuito di controllo | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Rigid 1/2x 1 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito di Controllo 10 mm |
| Circuito Principale 17 mm | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 | |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10 | |
| Cacciavite raccomandato | Circuito Principale 4 |
| Circuito Principale Hexagon | |
| Circuito di Controllo 5.5 | |
| Circuito di Controllo Slot | |
| Coppia di serraggio | Control Circuit 1.2 N·m |
| Circuito Principale 6 N·m | |
| Tipo di morsetto | Screw Terminals |
| Nome prodotto | Block Contactor |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V |
| Potenza nominale di impiego UL/CSA | (600 V AC) 105 A |
| Coppia di serraggio UL/CSA | Control Circuit 11 in·lb |
| Circuito Principale 53 in·lb | |
| Amperaggio motore uso pieno carico | (120 V AC) Monofase 7-1/2 A |
| (200 ... 208 V AC) Tre Fasi 25 A | |
| (220 ... 240 V AC) Tre Fasi 30 A | |
| (240 V AC) Monofase 15 A | |
| (440 ... 480 V AC) Tre Fasi 60 A | |
| (550 ... 600 V AC) Tre Fasi 75 A | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor without Thermal O/L Relay -40 ... 70 °C |
| Close to Contactor for Storage -60 ... +80 °C | |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistenza climatica | Category B according to IEC 60947-1 Annex Q |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Grado di inquinamento | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | BV_2634H36994A |
| Certificato CB | CB_SE-113159 |
| Certificato CCS | GZ23PTB00147 |
| Dichiarazione di conformità - CE | 1SBD250025U1000 |
| Declaration of Conformity - UKCA | 1SBD250046U1000 |
| Certificato DNV | 9AKK108470A6934 |
| Certificato RINA | 9AKK108470A5006 |
| Certificato UL | UL-US-2206549-0 |
| UL-CA-2206461-0461-0 | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 146.5 mm |
| Profondità imballo livello 1 | 97.5 mm |
| Altezza imballo livello 1 | 146.5 mm |
| Peso lordo imballo livello 1 | 1.77 kg |
| EAN imballo livello 1 | 3471523019492 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4755 >> Contactors |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 24 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 125 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 80 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 37 kW |
| adatto per installazione in serie (EF001126) | No |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 4 |
