> ABB>Контакторы и реле перегрузки>1SBL137205R1300 ABB АФ09-40-00К-13 100-250В50/60ГЦ-DC
ANUNCIAR
Предыдущий товар Следующий продукт

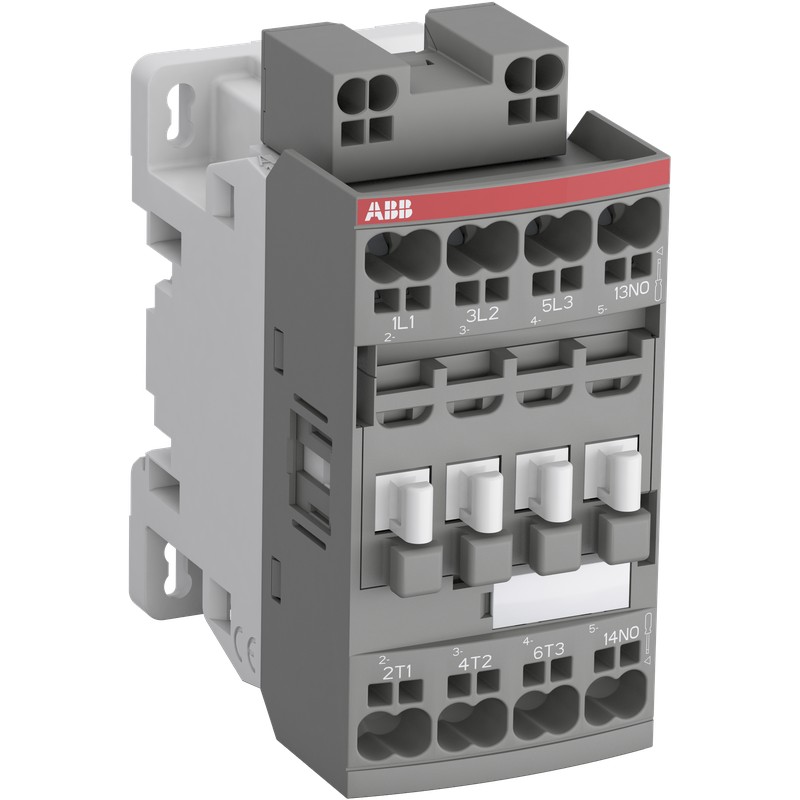

1SBL137205R1300 ABB АФ09-40-00К-13 100-250В50/60ГЦ-DC Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBL137205R1300 ABB АФ09-40-00К-13 100-250В50/60ГЦ-DC

1SBL137205R1300

ABB

АФ09-40-00К-13 100-250В50/60ГЦ-DC

Контактор постоянного тока AF09-40-00K-13 100-250V50/60HZ-DC

Подробнее


Низковольтное оборудование > Силовой контактор, AC переключение

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $51.02
Цена за единицу: $51.02
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85364900
Популярные загрузки
Данные EPLAN9AAC159656_EPLAN
Техническое описание, Техническая информация1СБК100214С0202
Инструкции и руководства1SBC101061M6801
Инструкции и руководства (часть 2)1САК200017М0002
Габаритный чертеж САПР2CDC001079B0201
Размеры
Ширина нетто продукта45 мм
Глубина / длина нетто продукта77 мм
Высота нетто продукта92.3 мм
Вес нетто продукта0.285 кг
технический
Количество основных контактов НЕТ4
Количество основных контактов NC0
Количество вспомогательных контактов НЕТ0
Количество вспомогательных контактов NC0
Количество полюсов4P
СтандартыIEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No 60947-1-13, CSA C22.2 No 60947-4-1
Номинальное рабочее напряжениеГлавная трасса 690 V
Номинальная частота (f)Основная схема 50 / 60 Гц
Обычный тепловой ток свободного воздуха (IЙ)согласно IEC 60947-4-1, разомкнутые контакторы Θ = 40 °C 35 A
Оценка операционного текущего AC-1 (Iми)(690 В) 40 °C 25 А
(690 В) 60 °C 25 А
(690 В) 70 °C 22 А
Оценка операционного текущего AC-3 (Iми)(415 В) 60 °C 9 А
(440 В) 60 °C 9 А
(500 В) 60 °C 9,5 А
(690 В) 60 °C 7 А
(380 / 400 В) 60 °C 9 А
(220 / 230 / 240 В) 60 °C 9 А
Оценка оперативной мощности AC-3 (Pми)(400 В) 4 кВт
(415 В) 4 кВт
(440 В) 4 кВт
(500 В) 5,5 кВт
(690 В) 5,5 кВт
(380 / 400 В) 4 кВт
(220 / 230 / 240 В) 2,2 кВт
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 150 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 35 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 60 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 300 А
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 80 А
Максимальная отключающая способностьcos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 440 В 250 А
cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 690 В 106 А
Оценка теплоизоляционного напряжения (Uя)в соответствии с IEC 60947-4-1 и VDE 0110 (Gr. C) 690 В
acc. к UL/CSA 600 V
Максимальная электрическая частота переключения(AC-1) 600 циклов в час
Максимальная частота механического переключения3600 циклов в час
Высокое напряжение цепи управления (Uдо)50 Гц 100 ... 250 В
60 Гц 100 ... 250 В
Dc Операция 100 ... 250 В
Потери мощностипри номинальных условиях эксплуатации AC-1 на полюс 1,14 Вт
при номинальных рабочих условиях AC-3 на полюс 0,15 Вт
Время работыМежду обесточиванием катушки и закрытием контакта с ЧПУ 13 ... 98 мс
Между обесточиванием катушки и бесконтактным открытием 11 ... 95 мс
Между напряжением катушки и контактным отверстием ЧПУ 38 ... 90 мс
Между включением катушки и закрытием контакта NO 40 ... 95 мс
Монтаж на DIN-рейкуTH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
Крепление винтами (не входит в комплект)2 винта M4, расположенные по диагонали
Соединительная емкость главной цепиГибкий с наконечником 1/2x 0,5 ... 4 мм²
Гибкий с изолированным наконечником 1x 0,5 ... 4 мм²
Гибкий с изолированным наконечником 2x 0,5 ... 2,5 мм²
Гибкий 1/2x 0.5 ... 4 мм²
Жесткий твердый 1/2x 1 ... 2,5 мм²
Rigid Stranded 1/2x 4 ... 6 мм²
Подключение цепи управления пропускной способностьюГибкий с наконечником 1/2x 0,5 ... 2,5 мм²
Гибкий с изолированным наконечником 1/2x 0,5 ... 1,5 мм²
Гибкий 1/2x 0.5 ... 2,5 мм²
Жесткий твердый 1/2x 1 ... 2,5 мм²
Длина зачистки проводовСхема управления 10 мм
Основная цепь 10 мм
Степень защитыприсоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
согласно IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP20
Тип терминалаПружинные терминалы
Наименование продуктаКонтактор блока
Технический UL/CSA
Максимальное рабочее напряжение UL/CSAГлавная цепь 600 V
Рейтинг общего использования UL/CSA(600 В переменного тока) 25 А
Главная цепь с соединительной емкостью UL/CSAЖесткое твердое тело 1/2x 18-14 AWG
Жёсткий многоположенный 1/2x 18-10 AWG
Схема управления пропускной способностью подключения UL/CSAЖесткое твердое тело 1/2x 18-14 AWG
экологический
Температура окружающего воздухаБлизко к контактору для хранения -60 ...
Рядом Контактор для работы в свободном воздухе -40 ... 70 °С
Климатическая стойкостьКатегория B в соответствии с IEC 60947-1 Приложение Q
Максимально допустимая рабочая высотаБез дерации 3000 м
Ударопрочность согласно IEC 60068-2-27Закрыто, Направление удара: B1 25 г
Открытое, ударное направление: B1 5 г
Направление удара: 30 г
Ударное направление: B2 15 г
Направление удара: C1 25 г
Направление удара: C2 25 г
Устойчивость к вибрациям4g закрытая позиция и 2g открытая позиция 5 ... 300 Гц
Степень загрязнения3
Соответствие материалов
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Декларация REACH2СМТ2021-006202
Декларация RoHS2СМТ2021-006277
Информация о RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Закон о контроле за токсичными веществами (TSCA)2СМТ2023-006525
WEEE B2C / B2BБизнес для бизнеса
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
АББ ЭкоСолюшнс
АББ ЭкоСолюшнсда
Целевая группа ABB по сбору отходов на свалкеНеопасные отходы не отправляются на свалку
Инструкции по разборке в конце срока службы1СБК101080М6801
Экологическая декларация продукции - EPD1СБД250584Э3000
Повышение энергоэффективности для клиентовЭффективность продукта - продукт считается более энергоэффективным по сравнению с аналогичным продуктом на рынке или более старыми продуктами из той же линейки
Уровень пригодности продукта к вторичной переработке в соответствии с EN45555Проектирование замкнутых ресурсных циклов — стандарт EN45555 — 92,7 %
Сертификаты и декларации
Сертификат BVBV_2634H24898C1
Сертификат CBCB_SE-113345
Сертификат CCCCCC_2024010304656669
Декларация о соответствии - CCC2020980304001253
2020980304001082
Декларация соответствия - CE1СБД250000У1000
Декларация о соответствии - UKCA1СБД250031У1000
Сертификат LRLRS_LR23403517TA-02
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня87 мм
Уровень пакета 1 Глубина / Длина79 мм
Высота пакета 1-го уровня47 мм
Вес брутто пакета 1-го уровня0,3 кг
Пакет EAN уровня 13471523018532
Внешние классификации и стандарты
Классификационный код объектакью
ИДВТ 7EC000066 - Контактор питания, переключение переменного тока
ИДВТ 8EC000066 - Контактор питания, переключение переменного тока
ИДВТ 9EC000066 - Контактор питания, переключение переменного тока
eКлассV11.0 : 27371003
УНСПСК39121529

ETIM for 1SBL137205R1300 Low-voltage industrial controls and switchgear (EC000066)
Характеристика Значение
Rated control supply voltage AC 50 Hz (EF003978) 100 V
Rated control supply voltage AC 60 Hz (EF003979) 100 V
Rated control supply voltage DC (EF003980) 100 V
Voltage type for actuating (EF008242) AC/DC
Rated operation current Ie at AC-1, 400 V (EF001393) 25 A
Rated operation current Ie at AC-3, 400 V (EF001392) 9 A
Rated operation power at AC-3, 400 V (EF001364) 4 kW
Modular version (EF001126) No
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as normally closed contact (EF001377) 0
Type of electrical connection of main circuit (EF006819) Spring clamp connection
Number of normally closed contacts as main contact (EF001375) 0
Number of normally open contacts as main contact (EF001374) 4

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
