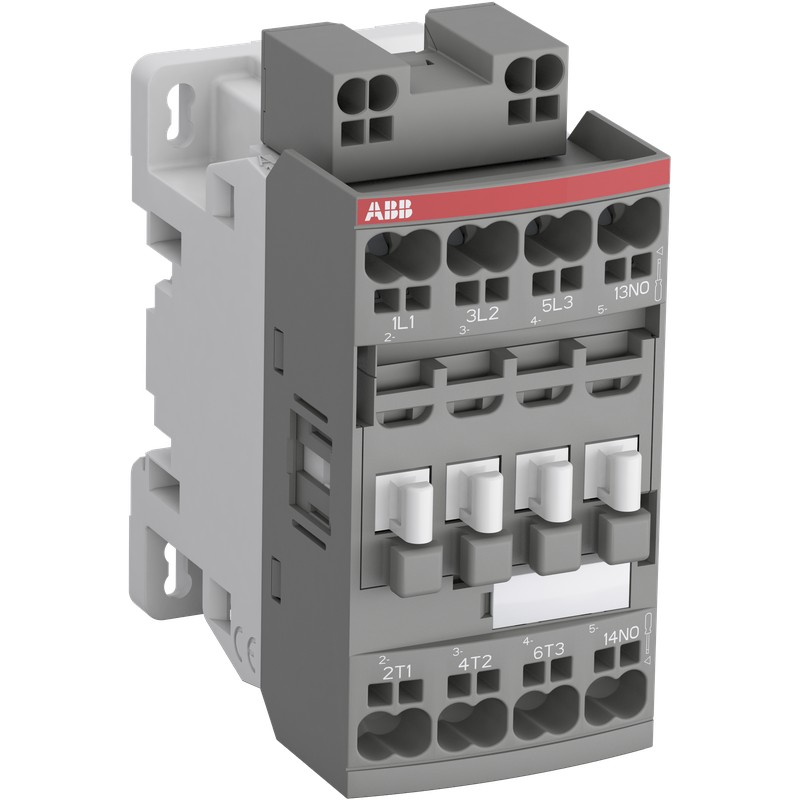

1SBL137205R1300 ABB AF09-40-00K-13 100-250V50/60HZ-DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBL137205R1300 ABB AF09-40-00K-13 100-250V50/60HZ-DC

1SBL137205R1300

ABB

AF09-40-00K-13 100-250V50/60HZ-DC

AF09-40-00K-13 100-250V50/60HZ-DC Contactor

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $50.88
Prezzo unitario: $50.88
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
EPLAN Data9AAC159656_EPLAN
Scheda tecnica1SBC100214C0202
Istruzioni e manuali1SBC101061M6801
Istruzioni e manuali (parte 2)1SAC200017M0002
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto45 mm
Profondità prodotto77 mm
Altezza prodotto92.3 mm
Peso netto prodotto0.285 kg
Dati tecnici
Numero di contatti principali NA4
Numero di contatti principali NC0
Numero di contatti ausiliari NA0
Numero di contatti ausiliari NC0
Numero di poli4P
Norme di riferimentoIEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-4-1
Tensione nominale di funzionamentoCircuito Principale 690 V
Frequenza nominale (f)Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 35 A
Corrente nominale di funzionamento AC-1 (Ie)(690 V) 40 °C 25 A
(690 V) 60 °C 25 A
(690 V) 70 °C 22 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 60 °C 9 A
(440 V) 60 °C 9 A
(500 V) 60 °C 9.5 A
(690 V) 60 °C 7 A
(380 / 400 V) 60 °C 9 A
(220 / 230 / 240 V) 60 °C 9 A
Potenza nominale di funzionamento AC-3 (Pe)(400 V) 4 kW
(415 V) 4 kW
(440 V) 4 kW
(500 V) 5.5 kW
(690 V) 5.5 kW
(380 / 400 V) 4 kW
(220 / 230 / 240 V) 2.2 kW
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A
Tensione nominale di isolamento (Ui)secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 690 V
secondo UL/CSA 600 V
Massima frequenza di commutazione elettricaAC-1 600 cicli orari
Massima frequenza di commutazione meccanica3600 cicli orari
Tensione nominale circuito di controllo (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
Funzionamento in DC 100 ... 250 V
Perdita di potenzaa Condizioni Operative Nominali AC-1 per Polo 1.14 W
a Condizioni Operative Nominali AC-3 per Polo 0.15 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 13 ... 98 ms
Between Coil De-energization and NO Contact Opening 11 ... 95 ms
Between Coil Energization and NC Contact Opening 38 ... 90 ms
Between Coil Energization and NO Contact Closing 40 ... 95 ms
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione)2 x M4 Screws Placed Diagonally
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1/2x 0.5 ... 4 mm²
Flexible with Insulated Ferrule 1x 0.5 ... 4 mm²
Flexible with Insulated Ferrule 2x 0.5 ... 2.5 mm²
Flessibile 1/2x 0.5 ... 4 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 4 ... 6 mm²
Sezioni dei cavi-circuito di controlloFlexible with Ferrule 1/2x 0.5 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
Flessibile 1/2x 0.5 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Lunghezza di spelatura cavoCircuito di Controllo 10 mm
Circuito Principale 10 mm
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20
Tipo di morsettoPush-in Spring Terminals
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V
Potenza nominale di impiego UL/CSA(600 V AC) 25 A
Sezioni dei cavi circuito principale UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-10 AWG
Sezioni dei cavi circuito di controllo UL/CSARigid Solid 1/2x 18-14 AWG
Dati ambientali
Temperatura ambienteClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
Resistenza climaticaCategory B according to IEC 60947-1 Annex Q
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Resistenza agli urti secondo IEC 60068-2-27Closed, Shock Direction: B1 25 g
Open, Shock Direction: B1 5 g
Shock Direction: A 30 g
Shock Direction: B2 15 g
Shock Direction: C1 25 g
Shock Direction: C2 25 g
Resistenza alle vibrazioni secondo IEC 60068-2-64g Closed Position & 2g Open position 5 ... 300 Hz
Grado di inquinamento3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetNo non-hazardous waste is sent to a landfill
End Of Life Disassembling Instructions1SBC101080M6801
Dichiarazione prodotto ambientale - EPD1SBD250584E3000
Improved Energy Efficiency for CustomersProduct Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 92.7 %
Certificati e dichiarazioni (numero del documento)
Certificato BVBV_2634H24898C1
Certificato CBCB_SE-113345
Certificato CCCCCC_2024010304656669
Declaration of Conformity - CCC2020980304001253
2020980304001082
Dichiarazione di conformità - CE1SBD250000U1000
Declaration of Conformity - UKCA1SBD250031U1000
Certificato LRLRS_LR23403517TA-02
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 187 mm
Profondità imballo livello 179 mm
Altezza imballo livello 147 mm
Peso lordo imballo livello 10.3 kg
EAN imballo livello 13471523018532
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529

ETIM for 1SBL137205R1300 Apparecchi elettrici a bassa tensione (EC000066)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 100 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 100 V
tensione di alimentazione pilota nominale DC (EF003980) 100 V
tipo di tensione per l'azionamento (EF008242) AC/DC
corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) 25 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) 9 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 4 kW
adatto per installazione in serie (EF001126) No
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, contatti di riposo (EF001377) 0
tipo di collegamento circuito elettrico principale (EF006819) raccordo a molla
numero di contatti di apertura, contatti principali (EF001375) 0
numero di contatti di chiusura, contatti principali (EF001374) 4
