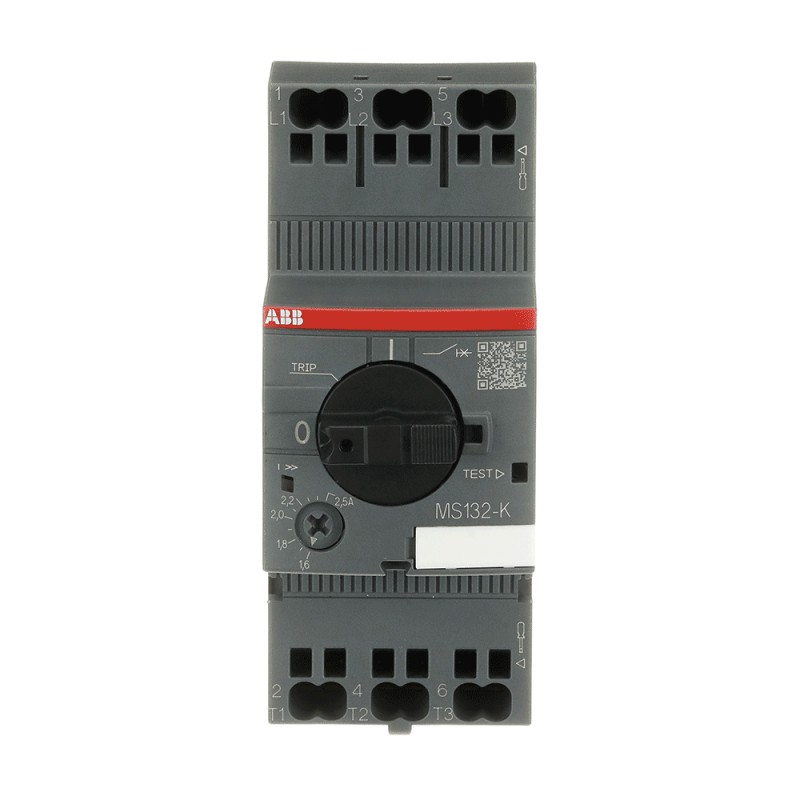

1SAM350010R1007 ABB MS132-2.5K Push-In-защитная защита двигателя
1SAM350010R1007
ABB
MS132-2.5K Push-In-защитная защита двигателя
MS132-2.5 к защиты двигателя автоматический выключатель втычной
MS132-2.5 к пускателя электродвигателя
Низковольтное оборудование > Автоматический выключатель защиты двигателя
Реле защиты двигателя Электронная
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Related products
▲Best sellers
▲Описание
▲Заказ
| Количество Минимального Заказа: | 1 шт |
| Номер Таможенного Тарифа: | Восемьдесят пять миллионов триста шестьдесят две тысячи десять |
Популярные Загрузки
| Паспорт, Техническая Информация: | 1SBC100212C0201 |
| Лист Данных Технической Информации (Часть 3): | 1SAM300507F0001 1SAM300507F0003 1SAM300508F0001 1SAM300508F0003 |
| Инструкции и руководства: | 2CDC131120M6801 |
| Инструкции и руководства (Часть 2): | 2CDC131085M0201 |
| Время-Токовая Характеристика: | 1SAM300505F0107 |
Размеры
| Чистая Ширина Изделия: | 45 мм |
| Продукт Чистая Высота: | 112 мм |
| Продукт Чистая Глубина / Длина: | 87 мм |
| Продукт Вес Нетто: | 0,28 кг |
Технические
| Номинальный Сервис Короткое Замыкание Ломая Емкость (Яв CS): | (230 В AC) 100-ка (250 В DC) 3 Полюса в серии 10 ка (400 В AC) 100-ка (440 В AC) 100-ка (500 В переменного тока) 100-ка (690 В AC) 100-ка |
| Номинальное Предельное Короткое Замыкание Ломая Емкость (ЯКР): | (230 В AC) 100-ка (400 В AC) 100-ка (440 В AC) 100-ка (500 В переменного тока) 100-ка (690 В AC) 100-ка |
| Номинального Мгновенного Тока Короткого Замыкания Настройки (Яя): | 31.3 а |
| Диапазон Настройки: | 1.6 ... 2.5 А |
| Номинальная эксплуатационная мощность AC-3 (Пе): | (400 в) три фазы 0.75 кВт |
| Номинальное Рабочее Напряжение: | Главная цепь 690 В переменного тока Силовых цепей 250 В постоянного тока |
| Номинальный Ток (Яе): | 2,5 а |
| Номинальный ток АС-3 (яе): | 2,5 а |
| Номинальный рабочий ток DC-5 (яе): | 2,5 а |
| Номинальная частота (F): | Главная Схема 50 Гц Главная Схема 60 Гц |
| Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок): | Главная схема 6 кв |
| Номинальное Напряжение Изоляции (Уя): | 690 В |
| Потери Мощности: | при номинальных условиях эксплуатации на Полюс 0.7 ... 1.8 Вт |
| Количество полюсов: | Три |
| Обычные бесплатные-воздух тепловой ток (яче): | Главной Цепи 2,5 А |
| Степень защиты: | Корпус IP20 Силовые клеммы степень защиты IP20 |
| Степень Загрязнения: | Три |
| Электрическая Прочность: | Цикл 50000 |
| Механическую Прочность: | Цикл 100000 |
| Тип Терминала: | Вставные пружинные клеммы |
| Подключение Основной Цепи Емкость: | Гибкий с наконечником 1/2х 0.5 ... 4 мм2 Гибкий с изолированным наконечником 1х 0.5 ... 4 мм2 Гибкий с изолированным наконечником 2х 0.5 ... 2.5 мм2 Гибкая 1/2х 0.75 ... 4 мм2 Твердые 1/2х 1 ... 2.5 мм2 Мель 1/2х 1 ... 6 мм2 |
| Зачистки Провода Длина: | Главная цепь 12 мм |
| Рекомендуемый Драйвер Винта: | Шлицевой 2 |
| Монтажное Положение: | Позиции с 1 по 6 |
| Монтаж на DIN-рейку: | Рейку th35-7.5 (35 х 7,5 мм монтажная рейка) соотв. в МЭК 60715 С th35-15 (35 x 15 мм монтажная рейка) соотв. в МЭК 60715 |
| Минимальное Монтажное Расстояние: | Электрическая проводная Совета, по горизонтали - до 400 в 0 мм Электрические проводные доска, горизонтальный - до 690 V 1.5 мм Электрические проводные доска, вертикальный 75 мм Другие устройства аналогичного типа, горизонтальный 0 мм Другие устройства аналогичного типа, вертикальный 150 мм |
| Тип Привода: | Поворотная Рукоятка |
| Индикация Положения Контакта: | ВКЛ / ВЫКЛ / ПУТЕШЕСТВИЯ |
| Стандарты: | МЭК/EN 60947-1 МЭК/EN 60947-2 МЭК/EN 60947-4-1 Ул 60947-1 Ул 60947-4-1 |
Техническая ул/ККА
| Короткое замыкание ток (ПКАП): | Любой перечисленный ul плавкие предохранители или автоматические выключатели, групповых установок (480 В AC) 65 ка Любой перечисленный ul плавкие предохранители или автоматические выключатели, групповых установок (600 В AC) 47 ка Любой перечисленный ul плавкие предохранители или автоматические выключатели, мотор отсоединить (480 В AC) 65 ка Любой перечисленный ul плавкие предохранители или автоматические выключатели, мотор отсоединить (600 В переменного тока) 47 ка Любой перечисленный ul плавкие предохранители или автоматические выключатели, коснитесь защиты проводов в групповых установок (480 В AC) 65 ка Любой перечисленный ul плавкие предохранители или автоматические выключатели, коснитесь защиты проводов в групповых установок (600 В переменного тока) 47 ка |
| Максимальное рабочее напряжение по UL/CSA для: | Главная схема 600 В переменного тока |
| Нагрузка по UL/CSA для: | 2,5 а |
| Рейтинг лошадиной силы UL/CSA для: | (200 В переменного тока), три фазы 0.5 ЛС (208 В перем. тока), три фазы 0.5 ЛС (220 ... 240 В переменного тока), три фазы 0.5 ЛС (440 ... 480 В переменного тока), три фазы 1 л. с. (550 ... 600 В переменного тока) трехфазный 1.5 л. с. |
| Полной Нагрузке Ампер Мотора: | (200 В переменного тока), три фазы 2.5 А (208 В перем. тока), три фазы 2.5 А (220 ... 240 В переменного тока), три фазы 2.5 А (440 ... 480 В переменного тока), три фазы 2.5 А (550 ... 600 В переменного тока), три фазы 2.5 А |
| Заблокированного Ротора Ток: | (200 В переменного тока), три фазы 15 а (208 В перем. тока), три фазы 15 а (220 ... 240 В переменного тока), три фазы 15 а (440 ... 480 В переменного тока), три фазы 15 а (550 ... 600 в~) три фазы 15 а |
| Общий рейтинг по UL/CSA для: | (600 В AC) 2,5 А |
| Подключение емкость основного контура по UL/CSA для: | Многожильный 1/2х 18-10 AWG кабель Многожильный 1х 8 СРГ |
Окружающей среды
| Температура Окружающего Воздуха: | Вокруг корпуса 0 ... +40 °С Эксплуатации -25 ... +70 °С Операция Компенсацией -25 ... +60 °С Хранения -50 ... +80 °С |
| Окружающего Воздуха Температурная Компенсация: | Да |
| Максимальная Рабочая Высота Допустимая: | 2000 м |
| Устойчивость к ударам в соотв. в соответствии с IEC 60068-2-27: | 11 мс импульс 25г |
| Устойчивость к вибрации в соотв. МЭК 60068-2-6: | 5г / 3 ... 150 Гц |
| Статус ООВ: | Следующие директивы ЕС 2011/65/ЕС |
Сертификаты и декларации (номер документа)
| Сертификат CB: | 1SAA963002-2002 |
| Сертификат CCC: | 1SAA963001-3806 |
| сертификат cul: | cUL_E137861 |
| Декларация соответствия - СЕ: | 1SAD938500-0301 |
| Сертификат ЕАС: | 1SAA963004-2701 |
| Инструкции и руководства: | 2CDC131120M6801 |
| Информация По RoHS: | 1SAD938500-0301 |
| Время-Токовая Характеристика: | 1SAM300505F0107 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | коробка 1 шт |
| Уровень Пакет 1 Ширина: | 50 мм |
| Уровень Пакет 1 Глубина / Длина: | 117 мм |
| Уровень Пакет 1 Высота: | 82 мм |
| Пакет Уровня 1 Вес Брутто: | 0.306 кг |
| Уровень пакет 1 код EAN: | 4013614400377 |
| Уровень Пакет 2 Единицы: | коробка 28 шт |
| Уровень Пакет 2 Ширина: | 280 мм |
| Уровень Пакет 2 Глубина / Длина: | 395 мм |
| Уровень Пакет 2 Высота: | 210 мм |
| Пакет Уровня 2 Вес Брутто: | 14.026 г |
| Уровень пакет 2 НАЙТРОКС: | 4013614522697 |
Классификации
| Объект Классификации Кода: | Ф |
| Етим 5: | EC000074 - мотора защитный выключатель |
| Етим 6: | EC000074 - автоматический выключатель защиты двигателя |
| Етим 7: | EC000074 - автоматический выключатель защиты двигателя |
| екласс: | 7.0 27370401 |
| СКТУООН: | Тридцать девять миллионов сто двадцать одна тысяча пятьсот двадцать один |
| Характеристика | Значение |
|---|---|
| Overload release current setting (EF002336) | 1.6 A |
| Adjustment range undelayed short-circuit release (EF007131) | 31.3 A |
| With thermal overload protection (EF006233) | Yes |
| Phase failure sensitive (EF007400) | Yes |
| Switch off technique (EF007007) | Thermomagnetic |
| Rated operating voltage (EF001435) | 250 V |
| Rated permanent current Iu (EF001389) | 2.5 A |
| Rated operation power at AC-3, 230 V (EF007025) | 0.75 kW |
| Rated operation power at AC-3, 400 V (EF001364) | 0.75 kW |
| Type of electrical connection of main circuit (EF006819) | Spring clamp connection |
| Type of control element (EF006976) | Rotating button |
| Device construction (EF008240) | Complete device in housing |
| With integrated auxiliary switch (EF001387) | No |
| With integrated under voltage release (EF001390) | No |
| Number of poles (EF001391) | 3 |
| Rated short-circuit breaking capacity Icu at 400 V, AC (EF007049) | 100 kA |
| Degree of protection (IP) (EF005474) | IP20 |
| Height (EF000040) | 112 mm |
| Width (EF000008) | 45 mm |
| Depth (EF000049) | 87 mm |
