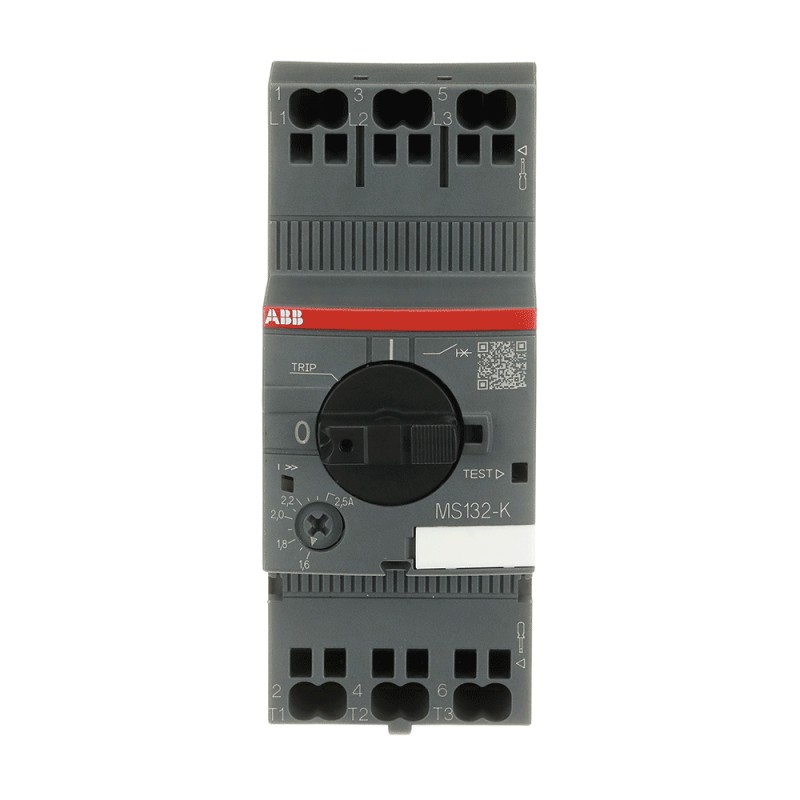

1SAM350010R1007 ABB MS132-2.5K Guardamotor Push-In Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAM350010R1007 ABB MS132-2.5K Guardamotor Push-In

1SAM350010R1007

ABB

MS132-2.5K Guardamotor Push-In

MS132-2.5K Manual Motor Starter 1.6 ... 2.5 A

Más detalles


Componentes industriales de baja tensión > Disyuntor de protección del motor

Guardamotores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $100.39
Precio unitario: $100.39
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Clasificación
Cantidad mínima de pedido1 pieza
Código arancelario85362010
Descargas Populares
Ficha técnica, información técnica1SBC100212C0203
Instrucciones y manuales2CDC131120M6801
Instrucciones y manuales (parte 2)2CDC131060M0202
Instrucciones de uso Ex2CDC131063M6801
Curva característica tiempo-corriente1SAM300505F0107
I²t Característica1SAM300507F0001
1SAM300507F0003
Característica de la corriente de corte1SAM300508F0001
1SAM300508F0003
Dibujo dimensional CAD2CDC001079B0201
Vídeo de instalación9AKK108466A6074
9AKK108466A6068
Vídeo de marketing9AKK107991A4712
2CDC131153V0201
Dimensiones
Ancho del product45 mm
Alto del producto112 mm
Largo del product87 mm
Peso del product0.28 kg
Técnica
Capacidad nominal de corte en cortocircuito en servicio (Ics)(230 V AC) 100 kA
(250 V DC) 3 Poles in Series 10 kA
(400 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(690 V AC) 100 kA
Capacidad nominal de corte en cortocircuito (Icu)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(690 V AC) 100 kA
Ajuste de la corriente de cortocircuito instantánea nominal (Ii)31.3 A
Rango de ajuste1.6 ... 2.5 A
Potencia operativa nominal AC-3 (Pe)(400 V) Trifásico 0.75 kW
Potencia operativa nominal AC-3e (Pe)(400 V) Trifásico 0.75 kW
Tensión nominal de operaciónMain Circuit 690 V AC
Main Circuit 250 V DC
Corriente nominal de funcionamiento (Ie)2.5 A
Corriente nominal de funcionamiento AC-3 (Ie)2.5 A
Corriente nominal de funcionamiento AC-3e (Ie)2.5 A
Corriente nominal de funcionamiento DC-5 (Ie)2.5 A
Frecuencia nominal (f)Main Circuit 50 Hz
Main Circuit 60 Hz
Frecuencia de funcionamiento (fsw)0 ... 400 Hz
Tensión nominal soportada por impulsos (Uimp)Main Circuit 6 kV
Tensión nominal de aislamiento (Ui)690 V
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 0.7 ... 1.8 W
Número de polos3P
Corriente térmica convencional de aire libre (Ith)Circuito Principal 2.5 A
Grado de protecciónHousing IP20
Main Circuit Terminals IP20
Grado de contaminación3
Durabilidad eléctrica50000 cycle
Durabilidad mecánicaNr. Operations 100000 cycle
Tipo de terminalTerminales de resorte a presión
Capacidad de conexión del circuito principalFlexible con férula 1/2x 0.5 ... 4 mm²
Flexible con férula aislada 1x 0.5 ... 4 mm²
Flexible con férula aislada 2x 0.5 ... 2.5 mm²
Flexible 1/2x 0.75 ... 4 mm²
Sólido 1/2x 1 ... 2.5 mm²
Varado 1/2x 1 ... 6 mm²
Longitud de pelado del cableCircuito Principal 12 mm
Destornillador recomendadoPozidriv 2
Posición de montaje1 ... 6
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Distancia mínima de montajeElectrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Tipo de actuadorRotary Handle
Indicación de la posición del contactoON / OFF / TRIP
NormasIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
ObservacionesUL508 Self-Protected Combination Motor Controller (Type E) in combination with terminal spacer TS1-M3-K
Técnica UL/CSA
Capacidad de corriente de cortocircuito (SCCR)Controladores combinados autoprotegidos manuales (tipo E), (480Y / 277 V AC) 65 kA
Controladores combinados autoprotegidos manuales (tipo E), (600Y / 347 V AC) 47 kA
Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (480 V CA) 65 kA
Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (600 V CA) 47 kA
Cualquier fusible o disyuntor listado por UL, desconexión del motor (480 V CA) 65 kA
Cualquier fusible o disyuntor listado por UL, desconexión del motor (600 V CA) 47 kA
Cualquier fusible o disyuntor listado por UL, protección de conductores de derivación en instalaciones grupales (480Y / 277 V AC) 65 kA
Cualquier fusible o disyuntor listado por UL, protección de conductor de derivación en instalaciones grupales (600Y / 347 V CA) 47 kA
Tensión máxima de funcionamiento UL/CSAMain Circuit 600 V AC
Potencia nominal UL/CSA(200 V AC) Three Phase 0.5 Hp
(208 V AC) Three Phase 0.5 Hp
(220 ... 240 V AC) Three Phase 0.5 Hp
(440 ... 480 V AC) Three Phase 1 Hp
(550 ... 600 V AC) Three Phase 1.5 Hp
Amperios a plena carga Uso del motor(200 V AC) Three Phase 2.5 A
(208 V AC) Three Phase 2.5 A
(220 ... 240 V AC) Three Phase 2.5 A
(440 ... 480 V AC) Three Phase 2.5 A
(550 ... 600 V AC) Three Phase 2.5 A
Rotor bloqueado Amperios(200 V AC) Three Phase 15 A
(208 V AC) Three Phase 15 A
(220 ... 240 V AC) Three Phase 15 A
(440 ... 480 V AC) Three Phase 15 A
(550 ... 600 V AC) Three Phase 15 A
Clasificación de uso general UL/CSA(600 V AC) 2.5 A
Capacidad de conexión del circuito principal UL/CSAVarado 1/2x 18-10 AWG
Varado 1x 8 AWG
Ambiente
Temperatura ambienteAround the Enclosure 0 ... +40 °C
Funcionamiento -25 ... +70 °C
Operation Compensated -25 ... +60 °C
Almacenamiento -50 ... +80 °C
Compensación de la temperatura del aire ambienteSí
Altitud máxima de funcionamiento permisible2000 m
Resistencia a los golpes según IEC 60068-2-27Pulso de 11 ms 25g
Resistencia a las vibraciones según IEC 60068-2-65g 3 ... 150 Hz
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SAA963005-4502
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006539
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
ABB EcoSolutions
Instrucciones de desmontaje al final de la vida útil1SAC200333H0001
Declaración Ambiental de Producto - EPD1SAC200360H0001
1SAC200385H0001
Certificados y Declaraciones (Número de Documento)
A2L Certificate – IEC1SAA963000-4601
Certificado ABS1SAA963001-0101
Certificado ATEX1SAA963000-3902
Certificado CB1SAA963002-2002
Certificado CCC2024010307658958
Certificado CQCCQC2017010307034621
Característica de la corriente de corte1SAM300508F0001
1SAM300508F0003
Declaración de conformidad - CCC2020980307004600
Declaración de conformidad - CE1SAD101100-3402
Declaración de conformidad - UKCA1SAD201100-3402
Certificado DNV GL1SAA963001-0304
Certificado EAC1SAA963004-2701
Certificado IECEx1SAA963000-4001
Certificado KC1SAA963002-1502
Certificado RINA1SAA963002-0802
Certificado ULE137861-20090225
E345003-20090225
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Ancho50 mm
Embalaje Nivel 1 Largo117 mm
Embalaje Nivel 1 Alto82 mm
Embalaje Nivel 1 Peso0.306 kg
Embalaje Nivel 1 EAN4013614400377
Embalaje Nivel 2 Unidadescartón 28 pieza
Embalaje Nivel 2 Ancho280 mm
Embalaje Nivel 2 Largo395 mm
Embalaje Nivel 2 Alto210 mm
Embalaje Nivel 2 Peso14.026 kg
Nivel de paquete 2 EAN4013614522697
Clasificaciones y estándares externos
Código de clasificación de objetosF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
Clase electrónicaV11.0 : 27370401
UNSPSC39121521
Código de categoría granular de IDEA (IGCC)4731 >> Manual Starters
Número E (Finlandia)3707837
Número E (Suecia)3110456

ETIM for 1SAM350010R1007 Interruptores de baja tensión (EC000074)
Característica Valor
Ajuste actual de liberación de sobrecarga (EF002336) 1.6 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 31.3 A
Con protección de sobrecarga térmica (EF006233) Sí
Sensible a fallo de fase (EF007400) Sí
Técnica de liberación (EF007007) Termomagnético
Tensión nominal de funcionamiento (EF001435) 250 V
Intensidad nominal permanente Iu (EF001389) 2.5 A
Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) 0.75 kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 0.75 kW
Tipo de conexión del circuito de corriente principal (EF006819) Conexión de abrazadera con resorte
Ejecución del elemento accionador (EF006976) Botón giratorio (mando)
Construcción del dispositivo (EF008240) Dispositivo completo en carcasa
Con interruptor auxiliar integrado (EF001387) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) 100 kA
Grado de protección (IP) (EF005474) IP20
Altura (EF000040) 112 mm
Anchura (EF000008) 45 mm
Profundidad (EF000049) 87 mm
