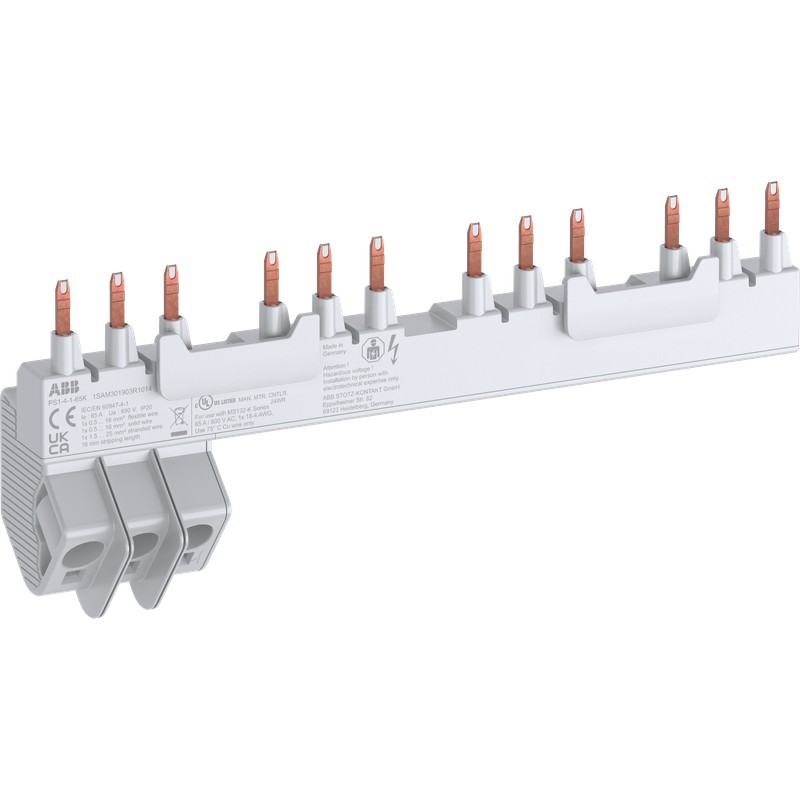

1SAM301903R1014 ABB PS1-4-1-65K Шинопровод Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SAM301903R1014 ABB PS1-4-1-65K Шинопровод

1SAM301903R1014

ABB

PS1-4-1-65K Шинопровод

Подробнее


Низковольтное оборудование > Фазовая шина (шинная разводка)

Реле защиты двигателя Электронная

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $74.65
Цена за единицу: $74.65
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    ПС1-4-1-65К
  • Идентификатор продукта:
    1СМ301903Р1014
  • EAN:
    4013614562976
  • Описание каталога:
    PS1-4-1-65K Шинопровод
  • Длинное описание:
    PS1-4-1-65K 3-фазная шина обеспечивает простое и быстрое параллельное подключение 4 ручных стартеров двигателя MS132-K + 1 боковой aux.contact без необходимости использования каких-либо инструментов, просто вдавливая шинопровод в клеммы. Блок подачи встроен в шинопровод, оптимизируя логистику и планирование за счет уменьшения количества необходимых деталей. Номинальный ток составляет 65 А. Шинопроводы PS1-K сертифицированы для применений UL Type E и Type F.
+
–

принадлежности

ИдентификаторописаниетипКоличествоЕдиница измерения
1САМ301904Р1001
Защитная крышка BS1-KБС1-К1кусок

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85369010

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    204.1миллиметр
  • Чистая высота продукта:
    84.8миллиметр
  • Чистая глубина продукта / Длина:
    48.4миллиметр
  • Чистый вес продукта:
    0.15кг

технический

  • Оценка оперативного напряжения:
    690 V AC
    250 V DC
  • Рейтинговый операционный ток (iми):
    65 А
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    6 кВ
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    100 кА
  • Количество монтируемых устройств:
    4
  • Количество боковых вспомогательных контактов:
    1
  • Количество фаз:
    3
  • Количество поляков:
    3
  • Степень защиты:
    IP20
  • Степень загрязнения:
    3
  • Тип подключения:
    Булавка
  • Соединительной емкости основной цепи:
    Гибкий с пружиной наконечника 1x 0,5 ... 16 мм²
    Гибкий с наконечником Push-in 1x 4 ... 16 мм²
    Гибкий с изолированной пружиной наконечника 1x 0,5 ... 16 мм²
    Гибкий с изолированным наконечником Push-in 1x 4 ... 16 мм²
    Гибкая пружина 1x 0.5 ... 16 мм²
    Твердая пружина 1x 0.5 ... 16 мм²
    Твердый вставной 1x 4 ... 16 мм²
    Скрученная пружина 1x 1.5 ... 25 мм²
    Застрявший Push-in 1x 6 ... 25 мм²
  • Длина проволоки:
    Главный контур 16 мм
  • Рекомендуемый водитель винта:
    Главный контур 4
  • Стандарты:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    UL 60947-1
    UL 60947-4-1
  • Название продукта:
    Шин
  • Подходит для:
    МС132-К
    MS132-КТ
    MS132-KB
  • Подходит для класса продукции:
    Ручные пускатели двигателей
  • Группа аксессуаров:
    электрический
  • Тип аксессуара:
    3-фазная шинопровод

Технический UL/CSA

  • Максимальное операционное напряжение UL/CSA:
    Главная цепь 600 V AC
  • Ампере Рейтинг UL/CSA:
    65 А
  • Соединительную емкость основной цепи UL/CSA:
    Многожильная пружина 1x 18-4 AWG
    Многожильный вставной 1x 8-4 AWG

экологический

  • Температура окружающего воздуха:
    При эксплуатации -25 ... +70 °C
    Хранение -50 ...
  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Уровень пакета 1 Ширина:
    84 мм
  • Пакет Уровень 1 Глубина / Длина:
    260 мм
  • Пакет Уровень 1 Высота:
    61 мм
  • Пакет Уровень 1 Валовой вес:
    0.208 кг
  • Пакет Уровень 1 EAN:
    4013614562976
  • Пакет Уровня 1 Единицы:
    коробка 1 шт.

Классификации

  • Код классификации объектов:
    W
  • ИДВТ 5:
    EC000215 - Фазовая шина
  • ИДВТ 6:
    EC000215 - Фазовая шина
  • ИДВТ 7:
    EC000215 - Фазовая шина
  • eКласс:
    V11.0 : 27371306
  • UNSPSC:
    39121117
  • Гранулярный код категории IDEA (IGCC):
    4378 >> Фазовая шина

ETIM for 1SAM301903R1014 Low-voltage industrial controls and switchgear (EC000215)
Характеристика Значение
Number of phases (EF000351) 3
Number of poles (EF001391) 3
Suitable for number of devices (EF007241) 4
Module width (EF007504) 14 mm
Cross section (EF000649) 8 mm²
Length (EF001438) 204.1 mm
Width in number of modular spacings (EF002950) 11.6
Rated permanent current Iu (EF001389) 65 A
Type of electric connection (EF003961) Pin
Insulated (EF000019) Yes
Rated surge voltage (EF002993) 6 kV
Conditioned rated short-circuit current Iq (EF001444) 100 kA
Max. rated operation voltage Ue (EF007357) 690 V
Suitable for devices with N-conductor (EF007218) No
Suitable for devices with auxiliary switch (EF007217) Yes
Colour (EF000007) Grey
