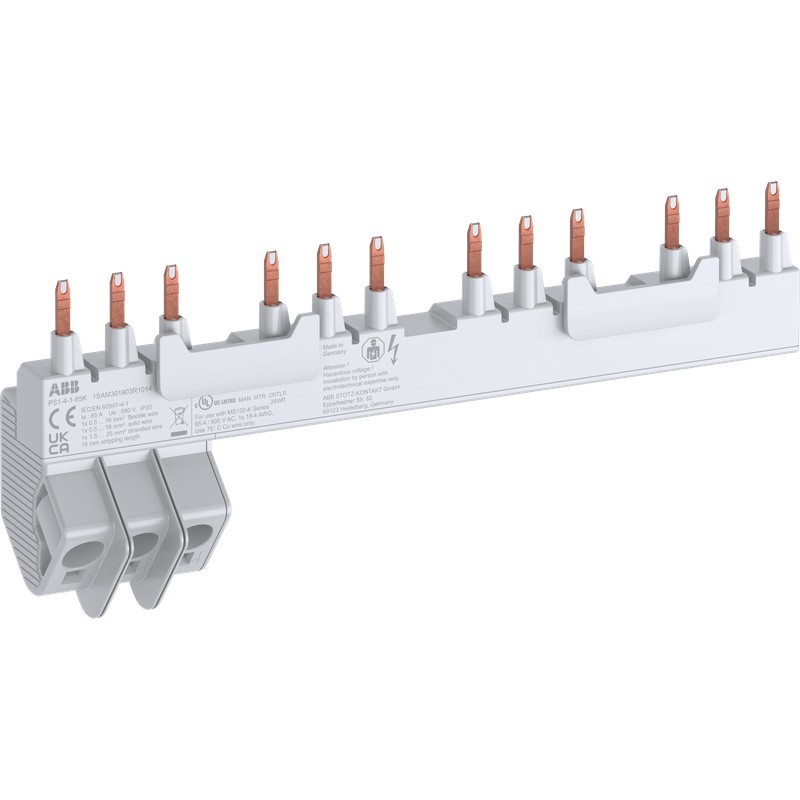

1SAM301903R1014 ABB PS1-4-1-65K Sammelschiene
1SAM301903R1014
ABB
PS1-4-1-65K Sammelschiene
3-Phasen Sammelschiene 4x MS132-K + 1 seitl. Hilfsschalter, 65A
Niederspannungsschaltgeräte > Phasenschiene
Elektronische Motorschutzrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85369010 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 2CDC131120M6801 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Installationsvideo | 9AKK108466A6165 |
| 9AKK108466A6166 | |
| Marketing-Video | 9AKK107991A4712 |
| 2CDC131153V0201 | |
| Abmessungen | |
| Breite (Netto-Abmessung) | 204.1 mm |
| Höhe (Netto-Abmessung) | 84.8 mm |
| Tiefe (Netto-Abmessung) | 48.4 mm |
| Nettogewicht | 0.15 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | 690 V AC |
| 250 V DC | |
| Bemessungsbetriebsstrom (Ie) | 65 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Anzahl Pole | 3P |
| Schutzart | IP20 |
| Verschmutzungsgrad | 3 |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse Spring 1x 0.5 ... 16 mm² |
| flexibel mit Aderendhülse Push-in 1x 4 ... 16 mm² | |
| flexibel mit isolierter Aderendhülse Spring 1x 0.5 ... 16 mm² | |
| flexibel mit isolierter Aderendhülse Push-in 1x 4 ... 16 mm² | |
| flexibel Spring 1x 0.5 ... 16 mm² | |
| starr Spring 1x 0.5 ... 16 mm² | |
| starr Push-in 1x 4 ... 16 mm² | |
| mehrdrähtig Spring 1x 1.5 ... 25 mm² | |
| mehrdrähtig Push-in 1x 6 ... 25 mm² | |
| Abisolierlänge | Hauptstromkreis 16 mm |
| Empfohlener Schraubendreher | Hauptstromkreis 4 |
| Normen | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | mehrdrähtig Spring 1x 18-4 AWG |
| mehrdrähtig Push-in 1x 8-4 AWG | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -50 ... +80 °C | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SAA963005-4502 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006539 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SAD101100-3411 |
| Konformitätserklärung - UKCA | 1SAD201100-3411 |
| UL Zertifikat | E121190-20000619 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 84 mm |
| Länge Verpackungseinheit 1 | 260 mm |
| Höhe Verpackungseinheit 1 | 61 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.208 kg |
| EAN Verpackungseinheit 1 | 4013614562976 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | W |
| ETIM 9 | EC000215 - Phasenschiene |
| ETIM 10 | EC000215 - Phasenschiene |
| eClass | V11.0 : 27371306 |
| UNSPSC | 39121117 |
| IDEA Granular Category Code (IGCC) | 4378 >> Phase busbar |
| E-Nummer (Finnland) | 3709755 |
| E-Nummer (Norwegen) | 4364240 |
| E-Nummer (Schweden) | 3110833 |
| Merkmal | Wert |
|---|---|
| Anzahl der Phasen (EF000351) | 3 |
| Polzahl (EF001391) | 3 |
| Geeignet für Anzahl Geräte (EF007241) | 4 |
| Teilungsmaß (EF007504) | 14 mm |
| Querschnitt (EF000649) | 8 mm² |
| Länge (EF001438) | 204.1 mm |
| Breite in Teilungseinheiten (EF002950) | 11.6 |
| Bemessungsdauerstrom Iu (EF001389) | 65 A |
| Ausführung des elektrischen Anschlusses (EF003961) | Stift |
| Isoliert (EF000019) | Ja |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 100 kA |
| Max. Bemessungsbetriebsspannung Ue (EF007357) | 690 V |
| Geeignet für Geräte mit N-Leiter (EF007218) | Nein |
| Geeignet für Geräte mit Hilfsschalter (EF007217) | Ja |
| Farbe (EF000007) | grau |
