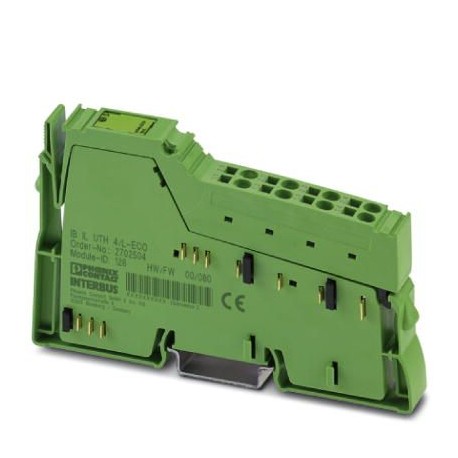

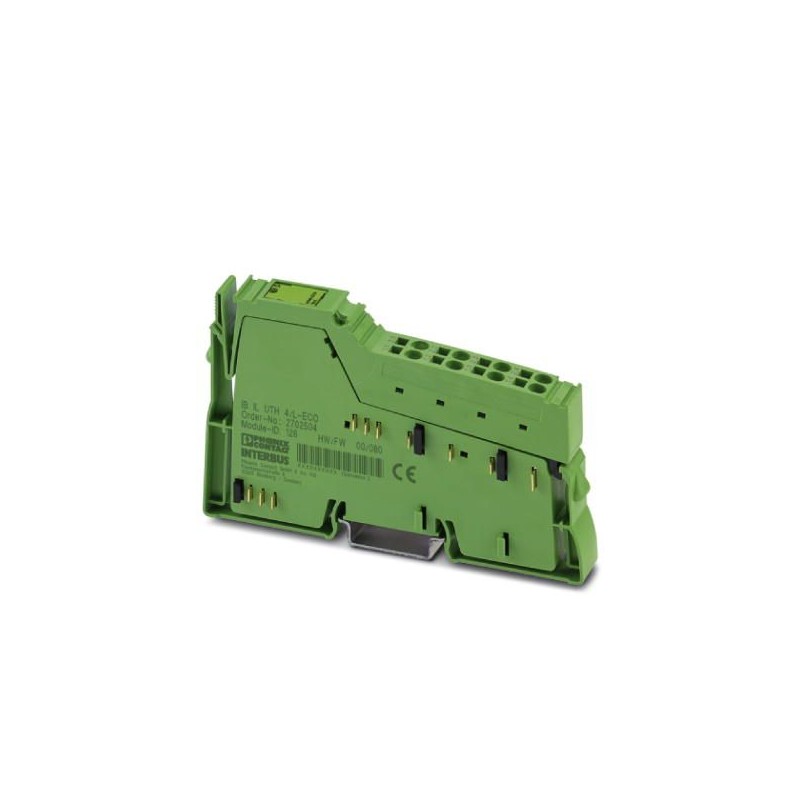

IB IL UTH 4/L-ECO 2702504 PHOENIX CONTACT Módulo funcional Inline
IB IL UTH 4/L-ECO
2702504
PHOENIX_CONTACT
Módulo funcional Inline
ECO em linha, Módulo de registo de temperatura, Entradas UTH analógicas: 4 (Tipo L), Tecnologia de ligação: 2 condutores, Velocidade de transmissão no barramento local: 500 kBit/s, Índice de proteção: IP20, Conector em linha incluído
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702504 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 143 (C-6-2017) |
| GTIN | 4055626206202 |
| Peso por unidade (exclusive embalagem) | 69,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | 0 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 69 g |
| Observação sobre o peso | com conector |
| Sinalização de diagnóstico | Falha da alimentação interna de periferia Mensagem de erro de periférico ao acoplador de bus |
| Erro de soma de verificação Mensagem de erro de periférico ao acoplador de bus |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 38 mA |
| máx. 55 mA | |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 32 mA |
| máx. 39 mA | |
| Consumo de corrente | típ. 1,05 W (total) |
Entradas analógicas
| Quantidade de entradas | 4 (Tipo L) |
|---|---|
| Denominação entrada | Entradas UTH analógicas |
| Descrição da entrada | Entradas diferenciais |
| Tipo de conexão | Conector Inline |
| Tecnologia de conexão | 2 condutores |
| Indicação sobre tecnologia de conexão | blindado |
| Tipos de sensores utilizados (TC) | L |
| Princípio de medição | Processo Sigma Delta |
| Representação do valor de medição | 16 Bit (15 Bit + sinal) |
| Tempo de transformação A/D | típ. 120 ms |
| Resolução A/D | 24 Bit |
| Atualização de dados de processo | < 10 ms |
| Denominação de proteção | Proteção contra transientes das entradas |
Isolamento de potencial
| Faixa de teste | Lógica de bus (bus local, alimentação lógica) 500 V AC 50 Hz 1 min. |
|---|---|
| Periférico analógico 500 V AC 50 Hz 1 min. | |
| Terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242601eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
