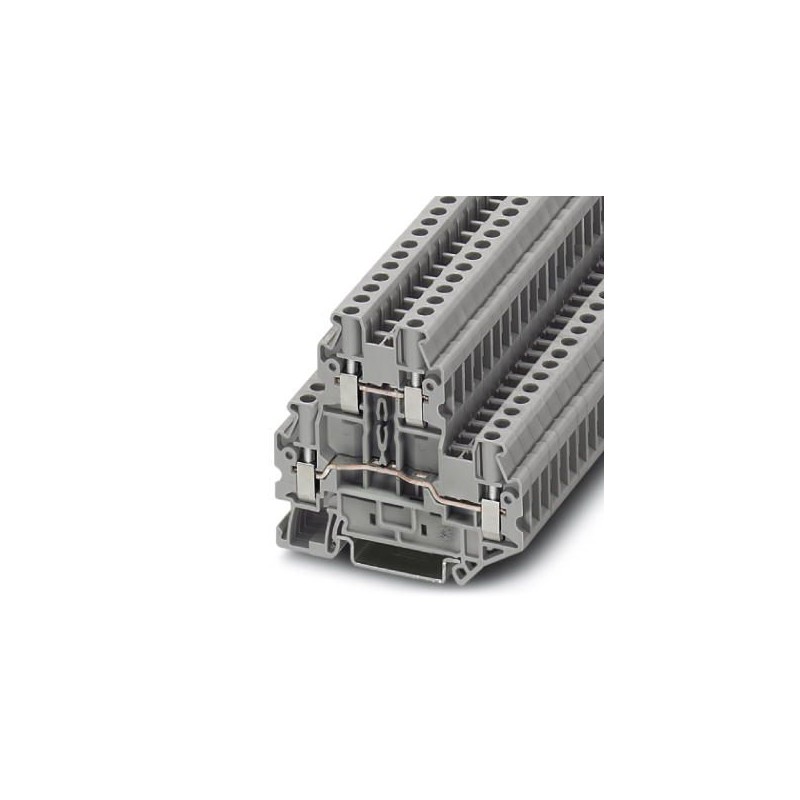

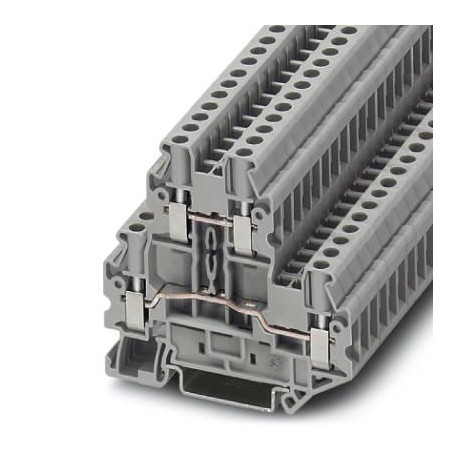

UTTB 4 OG 3044815 PHOENIX CONTACT Bornes de dois níveis
UTTB 4 OG
3044815
PHOENIX_CONTACT
50
Bornes de dois níveis
Régua de terminais de dois níveis, tensão nominal: 800 V, corrente nominal: 30 A, tipo de conexão: Conexão a parafuso, 1º e 2º andar, Seção transversal de dimensionamento: 4 mm², seção transversal: 0,14 mm² - 6 mm², classe de montagem: NS 35/7,5, NS 35/15, cor: laranja
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3044815 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626461571 |
| Peso por unidade (exclusive embalagem) | 19,166 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Geral
| Número de níveis | 2 |
|---|---|
| Número de conexões | 4 |
| Bitola nominal | 4 mm² |
| Cor | laranja |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Área de aplicação | Indústria ferroviária |
| Construção de máquinas | |
| Construção de instalações | |
| Indústria de processamento | |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 1,02 W (em caso de conexão de vários níveis, o valor se multiplica) |
| Conexão conforme norma | IEC 60947-7-1 |
| Corrente nominal IN | 30 A |
| Corrente de carga máxima | 36 A (com bitola de condutor de 6 mm²) |
| Tensão UN | 800 V |
| Parede lateral aberta | Sim |
| Especificação de teste Proteção contra toque | DIN EN 60529 (VDE 0470-1):2000-09 |
| Proteção para as costas da mão | assegura |
| Proteção para dedos | assegura |
| Resultado Teste de tensão de impulso | Aprovado no teste |
| Teste de tensão de impulso Valor de referência | 9,8 kV |
| Resultado do teste de tensão alternada suportável | Aprovado no teste |
| Tensão alternada suportável valor de referência | 2 kV |
| Teste da resistência mecânica de pontos de terminal (conexão de 5 condutores) | Aprovado no teste |
| Resultado Teste de flexão | Aprovado no teste |
| Teste de flexão Velocidade de rotação | 10 U/min |
| Teste de flexão Rotações | 135 |
| Teste de flexão Bitola do condutor/peso | 0,14 mm2/0,2 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Resultado Teste de tração | Aprovado no teste |
| Teste de tração bitola de condutor | 0,14 mm² |
| Força de tração Valor de referência | 10 N |
| Teste de tração bitola de condutor | 4 mm² |
| Força de tração Valor de referência | 120 N |
| Teste de tração bitola de condutor | 6 mm² |
| Força de tração Valor de referência | 80 N |
| Resultado do assento fixo na base de fixação | Aprovado no teste |
| Assento fixo no apoio de fixação | NS 35 |
| Valor de referência | 5 N |
| Resultado do teste de queda de tensão | Aprovado no teste |
| Requisito Queda de tensão | ≤ 3,2 mV |
| Resultado do teste de aquecimento | Aprovado no teste |
| Resultado Resistência ao curto-circuito | Aprovado no teste |
| Teste da resistência ao curto-circuito Bitola do condutor | 4 mm² |
| Resistência ao curto-circuito | 0,48 kA |
| Teste da resistência ao curto-circuito Bitola do condutor | 6 mm² |
| Resistência ao curto-circuito | 0,72 kA |
| Resultado Teste térmico | Aprovado no teste |
| Prova das características térmicas (chama de agulha) Duração de atuação | 30 s |
| Resultado Teste Balancins, ruído de banda larga | Aprovado no teste |
| Especificação de teste Balancins, ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de teste | Teste de vida útil categoria 1, classe B, na caixa do veículo |
| Frequência de teste | f1= 5 Hz bis f2= 150 Hz |
| Nível ASD | 1,857 (m/s2)2/Hz |
| Aceleração | 0,8 g |
| Duração do teste por eixo | 5 h |
| Direções de teste | Eixo X, Y e Z |
| Resultado Teste de choque | Aprovado no teste |
| Especificação de teste Teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-seno |
| Aceleração | 5g |
| Duração do choque | 30 ms |
| Número de choques por direção | 3 |
| Direções de teste | Eixo X, Y e Z (positivo e negativo) |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 6 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Bitola do condutor AWG mín. | 26 |
| Bitola do condutor AWG máx. | 10 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 4 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,14 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 4 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,14 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 2,5 mm² |
| Comprimento de isolamento | 9 mm |
| Pino calibrador | A4 |
| Rosca | M3 |
| Torque mín. | 0,6 Nm |
| Binário de arranque máx. | 0,8 Nm |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Corrente nominal especificada In (EF008250) | 30 A |
| Tensão especificada de funcionamento (EF000228) | 800 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Número de níveis (EF002659) | 2 |
| Número de fixações por nível (EF002660) | 2 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 69.9 mm |
| Profundidade (EF000049) | 65 mm |
| Versão à prova de explosão 'Ex e' (EF008498) | Sim |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Laranja |
| Níveis ligados internamente (EF002661) | Não |
