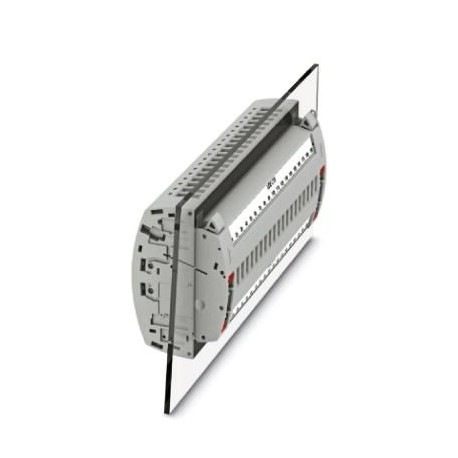

UTWE 6-2/C19 3069417 PHOENIX CONTACT Régua de conexão de teste
UTWE 6-2/C19
3069417
PHOENIX_CONTACT
Régua de conexão de teste
Régua de pinos de teste, com codificação VDE tipo C19, tensão nominal: 400 V, número de conexões: 38, número de polos: 19, tipo de conexão: Conexão a parafuso, 1º andar, Seção de dimensionamento: 6 mm², seção: 0,2 mm² - 10 mm², classe de montagem: Montagem na parede, cor: cinza
Blocos de terminais > Adaptador para verificar blocos de terminais
Conectividade armários industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3069417 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 608 (C-1-2017) |
| GTIN | 4046356943123 |
| Peso por unidade (exclusive embalagem) | 99,990 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Geral
| Observação | Poderá encontrar um esquema de circuitos detalhado em Downloads Diversos |
|---|---|
| Número de pólos | 19 |
| Número de níveis | 1 |
| Número de conexões | 38 |
| Potenciais | 19 |
| Bitola nominal | 6 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 4 kV |
| Tensão de teste de impulso | 5 kV |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 1,31 W |
| Corrente de carga máxima | 30 A (com bitola de condutor de 10 mm²) |
| Corrente Ith | 24 A |
| Tensão UN | 400 V AC/DC |
| Parede lateral aberta | Não |
| Fixação de terminal | 0,8 Nm ... 1 Nm |
| Resultado Teste de tensão de impulso | Aprovado no teste |
| Teste de tensão de impulso Valor de referência | 4,8 kV |
| Resultado do teste de tensão alternada suportável | Aprovado no teste |
| Tensão alternada suportável valor de referência | 1,89 kV |
| Resultado do teste da resistência mecânica de pontos de contato (5 conexões dos condutores) | Aprovado no teste |
| Resultado Teste de flexão | Aprovado no teste |
| Teste de flexão Velocidade de rotação | 10 U/min |
| Teste de flexão Rotações | 135 |
| Teste de flexão Bitola do condutor/peso | 0,2 mm2/0,2 kg |
| 6 mm2/1,4 kg | |
| 10 mm2/2 kg | |
| Resultado Teste de tração | Aprovado no teste |
| Teste de tração bitola de condutor | 0,2 mm² |
| Força de tração Valor de referência | 10 N |
| Teste de tração bitola de condutor | 6 mm² |
| Força de tração Valor de referência | 80 N |
| Teste de tração bitola de condutor | 10 mm² |
| Força de tração Valor de referência | 90 N |
| Resultado do assento fixo na base de fixação | Aprovado no teste |
| Valor de referência | 5 N |
| Resultado do teste de queda de tensão | Aprovado no teste |
| Requisito Queda de tensão | ≤ 4,8 mV |
| Resultado do teste de aquecimento | Aprovado no teste |
| Resultado Resistência ao curto-circuito | Aprovado no teste |
| Teste da resistência ao curto-circuito Bitola do condutor | 4 mm² |
| Resistência ao curto-circuito | 300 A |
| Teste da resistência ao curto-circuito Bitola do condutor | 4 mm² |
| Resistência ao curto-circuito | 500 A |
| Resultado Teste térmico | Aprovado no teste |
| Teste de envelhecimento para fileiras de terminais sem parafuso Ciclos de temperatura | 192 |
| Prova das características térmicas (chama de agulha) Duração de atuação | 30 s |
| Resultado Teste de envelhecimento | Aprovado no teste |
| Resultado Teste Balancins, ruído de banda larga | Aprovado no teste |
| Especificação de teste Balancins, ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de teste | Teste de vida útil de categoria 2, na plataforma rotativa |
| Frequência de teste | f1= 5 Hz a f2= 250 Hz |
| Nível ASD | 6,12 (m/s2)2/Hz |
| Aceleração | 3,12 g |
| Duração do teste por eixo | 5 h |
| Direções de teste | Eixo X, Y e Z |
| Resultado Teste de choque | Aprovado no teste |
| Especificação de teste Teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-seno |
| Aceleração | 30g |
| Duração do choque | 18 ms |
| Número de choques por direção | 3 |
| Direções de teste | Eixo X, Y e Z (positivo e negativo) |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Medidas
| Largura | 188,6 mm |
|---|---|
| Comprimento | 100 mm |
| Altura | 56,5 mm |
| Espessura da chapa | 1 mm ... 4 mm |
| Medida do passo | 8,2 mm |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M4 |
| Comprimento de isolamento | 12 mm |
| Torque mín. | 1,5 Nm |
| Binário de arranque máx. | 1,8 Nm |
| Conexão conforme norma | IEC 60947-7-1 |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 10 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 8 |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 10 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 8 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 6 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 6 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil rígido máx | 2,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil flexível máx | 2,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 2,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,25 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 1,5 mm² |
| Pino calibrador | A5 |
Montagem
| Tipo de montagem | Montagem em parede |
|---|---|
| Espessura da chapa | 1 mm ... 4 mm |
| Torque de aperto Parafuso de fixação mín.: | 0,8 Nm |
| Torque de aperto Parafuso de fixação máx.: | 1 Nm |
Normas e disposições
| Conexão conforme norma | IEC 60947-7-1 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Classificações
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141126eCl@ss 8.027141126eCl@ss 9.027141126
| Característica | Valor |
|---|---|
| Comprimento da fita (EF006824) | 12 mm |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.2 mm² |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Modular (encaixável) (EF006169) | Não |
| Número de polos (EF001391) | 19 |
| Espaçamento modular (intervalo) (EF000394) | 8.2 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3069417-UTWE 6-2/C19 | 124 Kbytes |
|
