PHOENIX_CONTACTConectividade armários industriais UTRE 6-2/C14 3069428 PHOENIX CONTACT Régua de conexão de teste

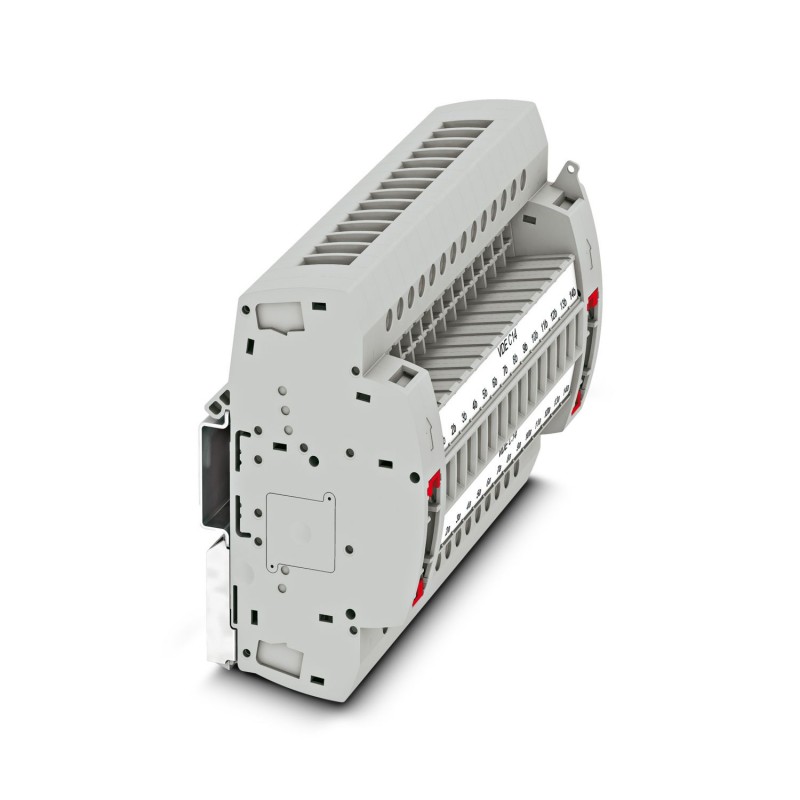

PHOENIX_CONTACT UTRE 6-2/C14 3069428 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

UTRE 6-2/C14 3069428 PHOENIX CONTACT Régua de conexão de teste

Referência: UTRE 6-2/C14

Código: 3069428

Fabricante: PHOENIX_CONTACT

Descrição:

Régua de conexão de teste
Régua de pinos de teste, com codificação VDE tipo C14, tensão nominal: 400 V, número de conexões: 28, número de polos: 14, tipo de conexão: Conexão a parafuso, 1º andar, Seção de dimensionamento: 6 mm², seção: 0,2 mm² - 10 mm², classe de montagem: Montagem em trilho, cor: cinza
Test terminal strip, VDE coded type C14, nom. voltage: 400 V, number of connections: 28, number of positions: 14, connection method: Screw connection, 1 level, Rated cross section: 6 mm2, cross section: 0.2 mm2 - 10 mm2, mounting type: DIN rail mounting, color: gray

Categorias:

  • Blocos de terminais > Adaptador para verificar blocos de terminais
  • PHOENIX_CONTACT > Conectividade armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 387,98 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Dados técnicos
Notes
GeneralA detailed circuit diagram can be found under Miscellaneous Downloads
Product properties
Product typeTest terminal strip
Number of positions14
Pitch8.2 mm
Number of connections28
Number of rows1
Potentials14
Data management status
Article revision08
Insulation characteristics
Overvoltage categoryIII
Electrical properties
Rated surge voltage4 kV
Maximum power dissipation for nominal condition1.31 W
Test surge voltage5 kV
Connection data
Nominal cross section6 mm²
1 level
Screw threadM4
Tightening torque1.5 ... 1.8 Nm
Stripping length10 mm
Internal cylindrical gageA5
Connection in acc. with standardIEC 60947-7-1
Conductor cross section rigid0.2 mm² ... 10 mm²
Cross section AWG24 ... 8 (converted acc. to IEC)
Conductor cross section flexible0.2 mm² ... 10 mm²
Conductor cross section, flexible [AWG]24 ... 8 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)0.25 mm² ... 6 mm²
Flexible conductor cross section (ferrule with plastic sleeve)0.25 mm² ... 6 mm²
2 conductors with same cross section, solid0.2 mm² ... 2.5 mm²
2 conductors with same cross section, flexible0.2 mm² ... 2.5 mm²
2 conductors with same cross section, flexible, with ferrule without plastic sleeve0.25 mm² ... 1.5 mm²
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve0.5 mm² ... 2.5 mm²
Maximum load current30 A (with 10 mm² conductor cross section)
Nominal voltage400 V AC/DC
Nominal cross section6 mm²
Dimensions
Width146.7 mm
Height100 mm
Depth56.5 mm
Depth on NS 35/7,561.8 mm
Depth on NS 35/1569.3 mm
Pitch8.2 mm
Material specifications
Colorgray (RAL 7042)
Flammability rating according to UL 94V0
Insulating material groupI
Insulating materialPA
Static insulating material application in cold-60 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))125 °C
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Calorimetric heat release NFPA 130 (ASTM E 1354)27,5 MJ/kg
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Mechanical properties
Mechanical data
Open side panelNo
Environmental and real-life conditions
Ambient conditions
Ambient temperature (storage/transport)-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Ambient temperature (assembly)-5 °C ... 70 °C
Ambient temperature (actuation)-5 °C ... 70 °C
Permissible humidity (storage/transport)30 % ... 70 %
Standards and regulations
Connection in acc. with standardIEC 60947-7-1
Mounting
Mounting typeDIN rail mounting

ETIM for 3069428 Bloco de terminais (EC002555)

Nome da característicaComprimento da fita (EF006824)
Valor da característica10 mm
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica0.2 mm²
Nome da característicaSecção do condutor de fio fino de ligação com ponteira (EF007339)
Valor da característica0.25 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica0.2 mm²
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica0.2 mm²
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaLigação com parafuso
Nome da característicaModular (encaixável) (EF006169)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica14
Nome da característicaEspaçamento modular (intervalo) (EF000394)
Valor da característica8.2 mm

DATASHEET - PDF

Título
Tamanho
Tipo
PHOENIX CONTACT-3069428-UTRE 6-2/C14
107 Kbytes
PDF CATALOG PHOENIX TERMINAL BLOCKS EN
78 Mbytes
