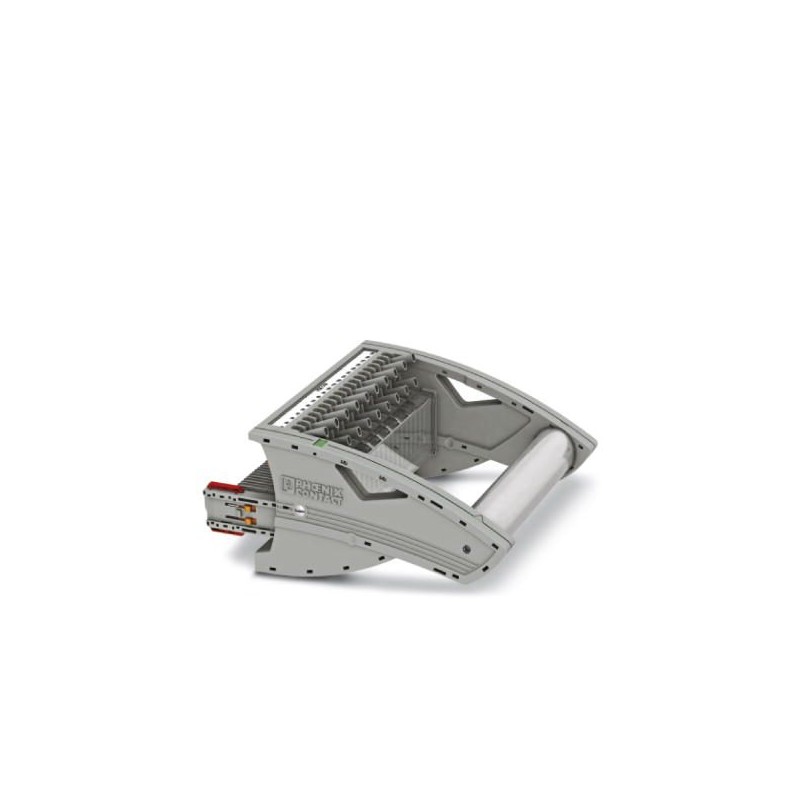

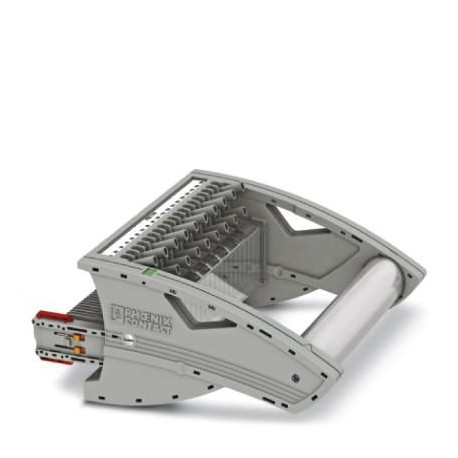

FTPR-2/C19 3069491 PHOENIX CONTACT Conector de teste
FTPR-2/C19
3069491
PHOENIX_CONTACT
Conector de teste
Conector de teste, com alça giratória e codificação VDE tipo C19, tensão nominal: 400 V, corrente nominal: 24 A, número de pólos: 19, Seção transversal de dimensionamento: 2,5 mm², cor: cinza
Blocos de terminais > Adaptador para verificar blocos de terminais
Conectividade armários industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3069491 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 609 (C-1-2017) |
| GTIN | 4046356943741 |
| Peso por unidade (exclusive embalagem) | 987,300 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | PL (Polônia) |
Geral
| Observação | Poderá encontrar um esquema de circuitos detalhado em Downloads Diversos |
|---|---|
| Número de pólos | 19 |
| Potenciais | 19 |
| Bitola nominal | 6 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Potência de dissipação máxima com condição nominal | 1,31 W |
| Corrente de carga máxima | 24 A |
| Corrente nominal IN | 24 A |
| Tensão UN | 400 V AC/DC |
| Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Aplicação estática do material isolante | -60 °C |
| Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
| Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
| Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
| Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
| Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
| Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dados de conexão
| Nota | A bitola do condutor depende do terminal de cabo utilizado |
|---|---|
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível AWG mín. | 20 |
| Bitola do condutor flexível AWG máx. | 14 |
Montagem
| Torque de aperto Parafuso de tomada de teste mín.: | 0,5 Nm |
|---|---|
| Torque de aperto Parafuso de tomada de teste máx.: | 0,6 Nm |
Normas e disposições
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Classificações
| Característica | Valor |
|---|---|
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Modular (encaixável) (EF006169) | Não |
| Número de polos (EF001391) | 19 |
| Espaçamento modular (intervalo) (EF000394) | 8.2 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3069491-FTPR-2/C19 | 121 Kbytes |
|
