PHOENIX_CONTACTConectividade armários industriais FTP-2/4 SERVICE 3069468 PHOENIX CONTACT Conector de teste

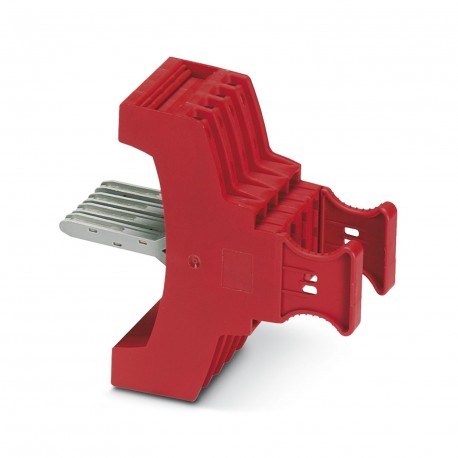

PHOENIX_CONTACT FTP-2/4 SERVICE 3069468 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FTP-2/4 SERVICE 3069468 PHOENIX CONTACT Conector de teste

Referência: FTP-2/4 SERVICE

Código: 3069468

Fabricante: PHOENIX_CONTACT

Descrição:

Conector de teste
Conector de teste, tensão nominal: 400 V, corrente nominal: 24 A, Seção transversal de dimensionamento: 2,5 mm², cor: vermelho
Test plug, nom. voltage: 400 V, nominal current: 24 A, Rated cross section: 2.5 mm2, color: red

Categorias:

  • Blocos de terminais > Adaptador para verificar blocos de terminais
  • PHOENIX_CONTACT > Conectividade armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 158,87 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Dados técnicos
Product properties
Product typeTest plug terminal block
Number of positions4
Pitch8.2 mm
Number of connections8
Number of rows1
Potentials4
Data management status
Article revision05
Insulation characteristics
Overvoltage categoryIII
Electrical properties
Rated surge voltage4 kV
Maximum power dissipation for nominal condition1.31 W
Test surge voltage5 kV
Connection data
Nominal cross section6 mm²
Test socket torque0.5
NoteThe conductor cross section depends on the cable lug used
Conductor cross section flexible0.5 mm² ... 2.5 mm²
Conductor cross section, flexible [AWG]20 ... 14 (converted acc. to IEC)
Nominal current24 A
Maximum load current24 A
Nominal voltage400 V AC/DC
Nominal cross section2.5 mm²
Dimensions
Width34.2 mm
Height86 mm
Pitch8.2 mm
Material specifications
Colorred (RAL 3001)
Flammability rating according to UL 94V0
Insulating material groupI
Insulating materialPA
Static insulating material application in cold-60 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))125 °C
Relative insulation material temperature index (Elec., UL 746 B)130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26HL 1 - HL 3
Calorimetric heat release NFPA 130 (ASTM E 1354)27,5 MJ/kg
Surface flammability NFPA 130 (ASTM E 162)passed
Specific optical density of smoke NFPA 130 (ASTM E 662)passed
Smoke gas toxicity NFPA 130 (SMP 800C)passed
Mechanical properties
Mechanical data
Open side panelNo
Environmental and real-life conditions
Ambient conditions
Ambient temperature (operation)-60 °C ... 105 °C (max. short-term operating temperature RTI Elec.)
Ambient temperature (storage/transport)-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Ambient temperature (assembly)-5 °C ... 70 °C
Ambient temperature (actuation)-5 °C ... 70 °C
Permissible humidity (storage/transport)30 % ... 70 %
Mounting
Mounting typeInsertion in base strip

ETIM for 3069468 Bloco de terminais (EC002555)

Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica0.5 mm²
Nome da característicaModular (encaixável) (EF006169)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaEspaçamento modular (intervalo) (EF000394)
Valor da característica8.2 mm
