PHOENIX_CONTACTConectividade armários industriais FTP-2/E7 3069472 PHOENIX CONTACT Conector de teste

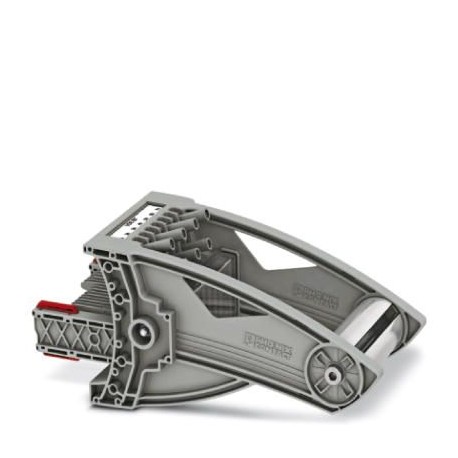

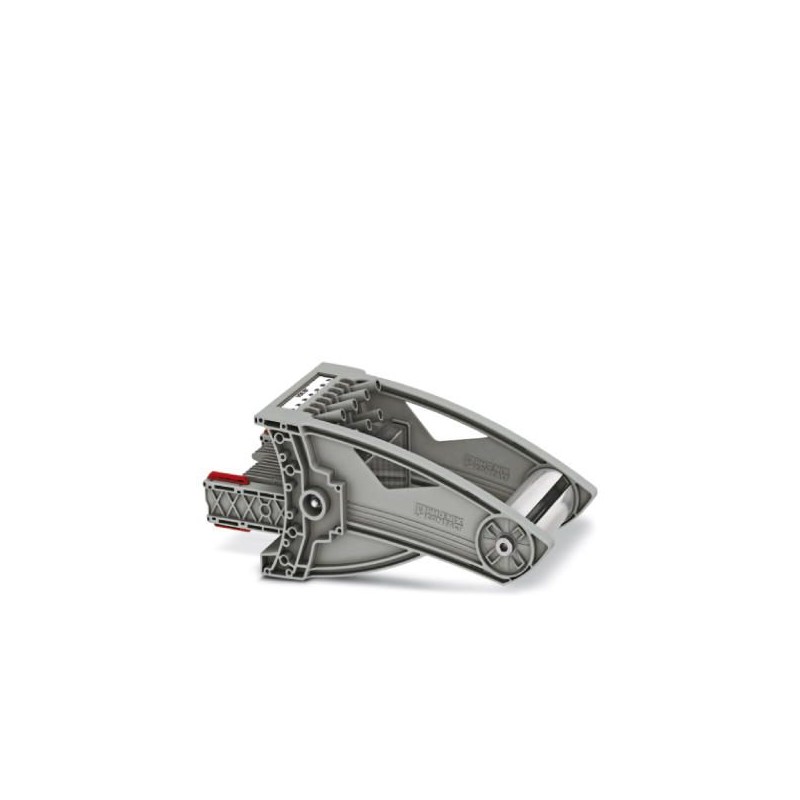

PHOENIX_CONTACT FTP-2/E7 3069472 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FTP-2/E7 3069472 PHOENIX CONTACT Conector de teste

Referência: FTP-2/E7

Código: 3069472

Fabricante: PHOENIX_CONTACT

Descrição:

Conector de teste
Conector de teste, Um diagrama elétrico detalhado pode ser encontrado em Downloads Diversos, com codificação VDE tipo E7, tensão nominal: 400 V, corrente nominal: 24 A, Seção transversal de dimensionamento: 2,5 mm², cor: cinza

Categorias:

  • Blocos de terminais > Adaptador para verificar blocos de terminais
  • PHOENIX_CONTACT > Conectividade armários industriais

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 310,53 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

Dados comerciais

Código do pedido3069472
Quantidade de embalagem (VPE)1 Unid
ObservaçãoProdução ligada a pedido (sem retirada)
Página de catálogoPágina 609 (C-1-2017)
GTIN4046356946735
Peso por unidade (exclusive embalagem)99,990 GRM
Número do imposto alfandegário85366990
País de origemPL (Polônia)

Geral

ObservaçãoPoderá encontrar um esquema de circuitos detalhado em Downloads Diversos
Número de pólos7
Número de níveis1
Potenciais7
Bitola nominal6 mm²
Corcinza
Material isolantePA
Classe de inflamabilidade conforme UL 94V0
Tensão de choque de dimensionamento4 kV
Tensão de teste de impulso5 kV
Categoria de sobretensãoIII
Grupo de material isolanteI
Potência de dissipação máxima com condição nominal1,31 W
Corrente de carga máxima24 A
Corrente nominal IN24 A
Tensão UN400 V AC/DC
Parede lateral abertaNão
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B)130 °C
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21))125 °C
Aplicação estática do material isolante-60 °C
Reação ao fogo de veículos sobre trilhos (DIN 5510-2)Aprovado no teste
Procedimento de verificação com chama de teste (DIN EN 60695-11-10)V0
Índice de oxigênio (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Flamabilidade das superfícies NFPA 130 (ASTM E 162)aprovado
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662)aprovado
Toxicidade do gás de combustão NFPA 130 (SMP 800C)aprovado
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354)27,5 MJ/kg
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26HL 1 - HL 3

Medidas

Largura71 mm
Comprimento86 mm
Medida do passo8,2 mm

Dados de conexão

NotaA bitola do condutor depende do terminal de cabo utilizado
Bitola do condutor flexível mín.0,5 mm²
Bitola do condutor flexível máx.2,5 mm²
Bitola do condutor flexível AWG mín.20
Bitola do condutor flexível AWG máx.14

Montagem

Tipo de montagemPlugar na régua básica
Torque de aperto Parafuso de tomada de teste mín.:0,5 Nm
Torque de aperto Parafuso de tomada de teste máx.:0,6 Nm

Normas e disposições

Classe de inflamabilidade conforme UL 94V0
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24HL 1 - HL 3
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26HL 1 - HL 3

Classificações

ETIM for 3069472 Bloco de terminais (EC002555)

Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaSecção de condutor de fio fino de ligação sem ponteira (EF007341)
Valor da característica0.5 mm²
Nome da característicaModular (encaixável) (EF006169)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica7
Nome da característicaEspaçamento modular (intervalo) (EF000394)
Valor da característica8.2 mm
