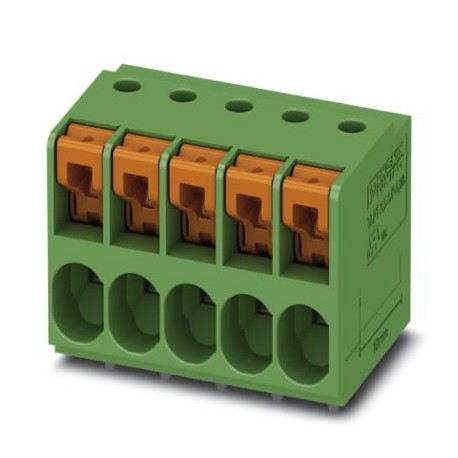

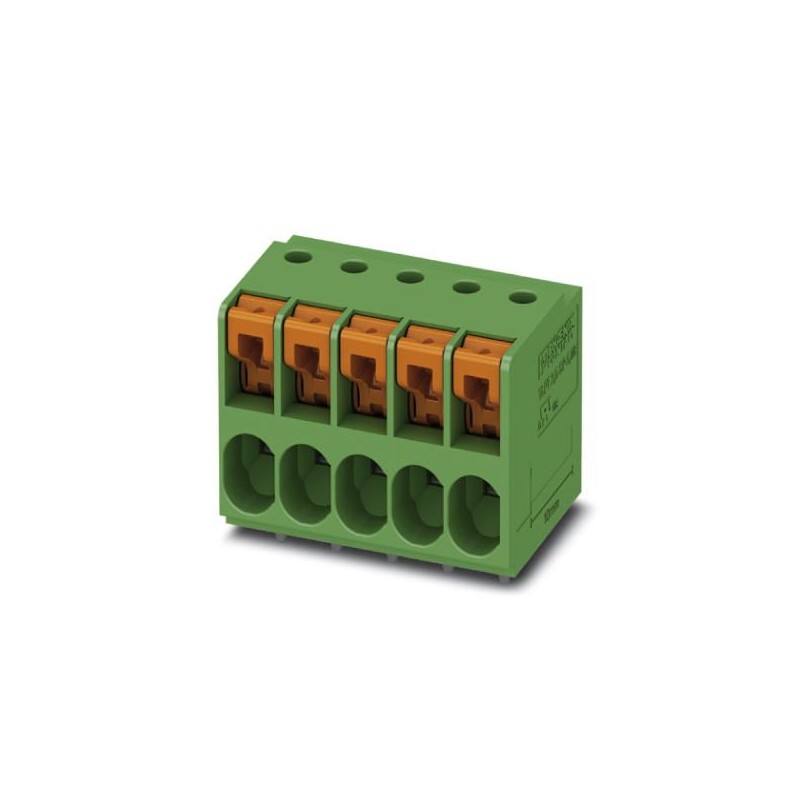

TDPT 2,5/ 5-SP-5,08 1017506 PHOENIX CONTACT Do PWB bloco terminal
TDPT 2,5/ 5-SP-5,08
1017506
PHOENIX_CONTACT
50
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 32 A, tensão nominal (III/2): 400 V, seção nominal: 2,5 mm², número de potenciais: 5, número de linhas: 1, número de pólos por linha: 5, família de artigos: TDPT 2,5/.. -SP, passo: 5,08 mm, tipo de conexão: Conexão de mola push-in, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: verde, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 3,5 mm, número de pinos de solda por potencial: 2, tipo de embalagem: in a box
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão dezessete mil quinhentos e seis |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos mil quatrocentos e seis |
| Peso por Peça (excluindo embalagem) | 11.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | CN (China) |
Propriedades do Item
| Breve descrição do artigo | Do PWB bloco terminal |
|---|---|
| Gama de artigos | TDPT 2,5/..-SP |
| Campo | 5.08 mm |
| Número de posições | Cinco |
| Método de ligação | Empurre-as na primavera de conexão |
| Tipo de montagem | Onda de solda |
| Layout de pino | Linear de dupla fixação |
| Número de níveis | Um |
Parâmetros elétricos
| Corrente nominal | 32 |
|---|---|
| Tensão de isolamento nominal (III/2) | 400 V |
| Nominal a tensão de pico (III/2) | 4 kV |
Capacidade de conexão
| Condutor de seção transversal do sólido | 0,2 mm2 ... 4 mm2 (conexão do Condutor com a abrir o terminal ponto) |
|---|---|
| 0,75 mm2 ... 4 mm2 (Push-in de conexão) | |
| Condutor de seção transversal flexível | 0,2 mm2 4 mm2 ... |
| Condutor de seção transversal AWG / kcmil | 24 12 ... |
| Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal, flexível, com virola, com luva plástica | 0,2 mm2 2,5 mm2 ... |
| 2 condutores com a mesma seção transversal, trançado, com duas anilhas com luva plástica | 0,5 mm2 ... 0,75 mm2 |
| Comprimento de decapagem | 10 mm |
Material os dados de contato
| Nota | WEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Cu liga |
| As características de superfície | Estanho |
| Superfície de Metal ponto terminal (camada superior) | Estanho (10 - 16 µm Sn) |
| A superfície do Metal de solda área (camada superior) | Estanho (10 - 16 µm Sn) |
Material de dados - habitação
| Material isolante | PA |
|---|---|
| Material isolante grupo | Eu |
| CTI, de acordo com a norma IEC 60112 | Seiscentos |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Brilho do fio de inflamabilidade índice GWFI de acordo com a EN 60695-2-12 | Oitocentos e cinqüenta |
| Fio do fulgor temperatura de ignição GWIT de acordo com a EN 60695-2-13 | Setecentos e setenta e cinco |
| Temperatura a pressão de teste de acordo com EN 60695-10-2 | 125 °C |
Dimensões do produto
| Comprimento [ l ] | 18 mm |
|---|---|
| Largura [ w ] | 26.2 mm |
| Altura [ h ] | 22,5 mm |
| Campo | 5.08 mm |
| Altura (sem solda pinos) | 19 mm |
| Solda do pino [P] | 3,5 mm |
| Pin espaçamento | 8.7 mm |
| Pin dimensões | 0,8 x 0,8 mm |
| Dimensão um | 30.32 mm |
A informação da embalagem
| Tipo de embalagem | embalados em caixas de papelão |
|---|---|
| Peças por pacote | Cinqüenta |
| Denominação de embalagem unidades | Os Pcs. |
Processamento de notas
| Processo | Onda de solda |
|---|---|
| Especificação | A seguir IEC 61760-1:2006-04 |
| A seguir IEC 60068-2-54:2006-04 |
Condições ambientais
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 105 °C |
| Temperatura ambiente (operação) | -40 °C |
Pull-out test
| Condutor de seção transversal / tipo do condutor / força de tração | 0,2 mm2 / sólido / > 10 N |
|---|---|
| 0,2 mm2 / flexível / > 10 N | |
| 4 mm2 / sólido / > 60 N | |
| 4 mm2 / flexível / > 60 N |
Testes elétricos
| Corrente nominal | 32 |
|---|---|
| Tensão de isolamento nominal (III/2) | 400 V |
| Nominal a tensão de pico (III/2) | 4 kV |
Ar e folgas de distâncias
| Material isolante grupo | Eu |
|---|---|
| Tensão | 320 V |
| Tensão de isolamento nominal (III/3) | 320 V |
| Tensão de isolamento nominal (III/2) | 400 V |
| Tensão de isolamento nominal (II/2) | 630 V |
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
Normas e Regulamentos
| Conexão em acc. com o padrão de | PT-VDE |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
